2021 Yamaha XT250 Electrical 1 OEM Parts Diagram

Submodel XT250 - XT250MC - 2021

Shop Aftermarket Parts

ELECTRICAL 1

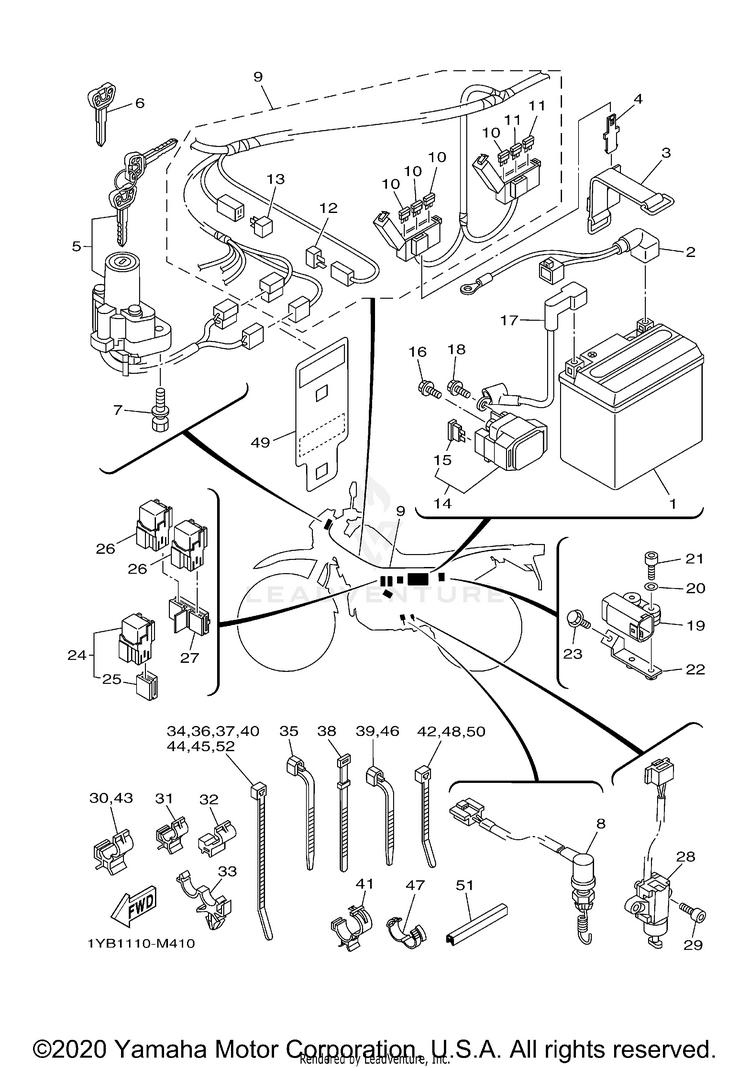

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1YTZ-7SHE0-00-00

(replaces part #
1S4-82100-10-00)

YTZ7S HE YUASA BATT$173.99$135.713 In-Stock
25XT-82116-00-00WIRE, MINUS LEAD$19.99$16.39Usually ships in 7-10 business days
35XT-82131-00-00BAND, BATTERY$16.99$13.93Usually ships in 7-10 business days
45XT-82171-00-00STAY, FUSE BOX$14.49$11.88Usually ships in 7-10 business days
53C5-82501-11-00

(replaces part #
3C5-82501-10-00)

MAIN SWITCH STEERI$153.99$120.11Usually ships in 7-10 business days
64BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
790109-08196-00

(replaces part #
90109-08195-00)

BOLT$9.49$7.4010+ In-Stock
85C1-82530-01-00

(replaces part #
5C1-82530-00-00)

STOP SWITCH ASSY$36.99$30.33Usually ships in 7-10 business days
91YB-82590-00-00WIRE HARNESS ASSY$392.99$325.15Usually ships in 7-10 business days
1067F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
1167F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
124WA-81980-00-00DIODE ASSY$32.99$25.7310+ In-Stock
133XV-81980-00-00DIODE ASSY$19.99$16.39Usually ships in 7-10 business days
144YR-81940-02-00STARTER RELAY ASSY (RC19-018)$152.99$119.333 In-Stock
151AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
1695027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
175XT-82115-00-00WIRE, PLUS LEAD$22.99$18.851 In-Stock
1895027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
195VU-82576-03-00

(replaces part #
5VU-82576-01-00)

SENSOR, LEAN ANGLE$105.99$82.672 In-Stock
2090201-047A2-00WASHER, PLATE$4.00$3.445 In-Stock
2191312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
225XT-2141A-00-00BRACKET 1$19.99$16.39Usually ships in 7-10 business days
2395022-06012-00BOLT, FLANGE$3.55$3.0510+ In-Stock
241ST-81950-00-00RELAY ASSY (1ST-00)$19.99$15.5910+ In-Stock
255JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
265UM-81950-E0-00RELAY ASSY (5UM-E0)$22.99$17.932 In-Stock
275XT-81952-00-00HOLDER, RELAY$11.49$9.42Usually ships in 7-10 business days
285XT-82566-01-00

(replaces part #
5XT-82566-00-00)

SWITCH, SIDE STAND$61.99$48.351 In-Stock
2991317-05014-00

(replaces part #
90110-05227-00)

BOLT, HEX. SOCKET HEAD$9.49$8.54Usually ships in 7-10 business days
3090464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
3190464-08189-00CLAMP$2.60$2.34Usually ships in 7-10 business days
3290464-05188-00CLAMP$5.49$4.94Usually ships in 7-10 business days
3390464-16006-00CLAMP$10.49$8.182 In-Stock
341UA-82591-00-00BAND$5.49$4.2810+ In-Stock
3590464-15195-00

(replaces part #
90464-13073-00)

CLAMP | (125.0x7.0)$4.41$3.7910+ In-Stock
361UA-82591-00-00BAND$5.49$4.2810+ In-Stock
371UA-82591-00-00BAND$5.49$4.2810+ In-Stock
38437-83936-11-00

(replaces part #
3TB-83936-00-00)

BAND, SWITCH CORD$5.00$4.3010+ In-Stock
3990464-13077-00CLAMP | (95.0X7.0)$9.49$7.4010+ In-Stock
401UA-82591-00-00BAND$5.49$4.2810+ In-Stock
4190464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
4290465-10098-00CLAMP$2.80$2.417 In-Stock
4390464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
441UA-82591-00-00BAND$5.49$4.2810+ In-Stock
451UA-82591-00-00BAND$5.49$4.2810+ In-Stock
4690464-13077-00CLAMP | (95.0X7.0)$9.49$7.4010+ In-Stock
4790464-16001-00CLAMP$2.39$2.15Usually ships in 7-10 business days
4890465-10098-00CLAMP$2.80$2.417 In-Stock
492D1-82589-02-00

(replaces part #
2D1-82589-01-00)

PROTECTER, WIRE HARNESS$11.99$9.83Usually ships in 7-10 business days
5090465-10098-00CLAMP$2.80$2.417 In-Stock
515VN-24188-00-00MOLD, FUEL TANK$38.99$31.97Usually ships in 7-10 business days
521UA-82591-00-00BAND$5.49$4.2810+ In-Stock
