2023 Yamaha Viking VI EPS Electrical 1 OEM Parts Diagram

Submodel VIKING VI EPS - YXC70VPXPG - 2023

Shop Aftermarket Parts

ELECTRICAL 1

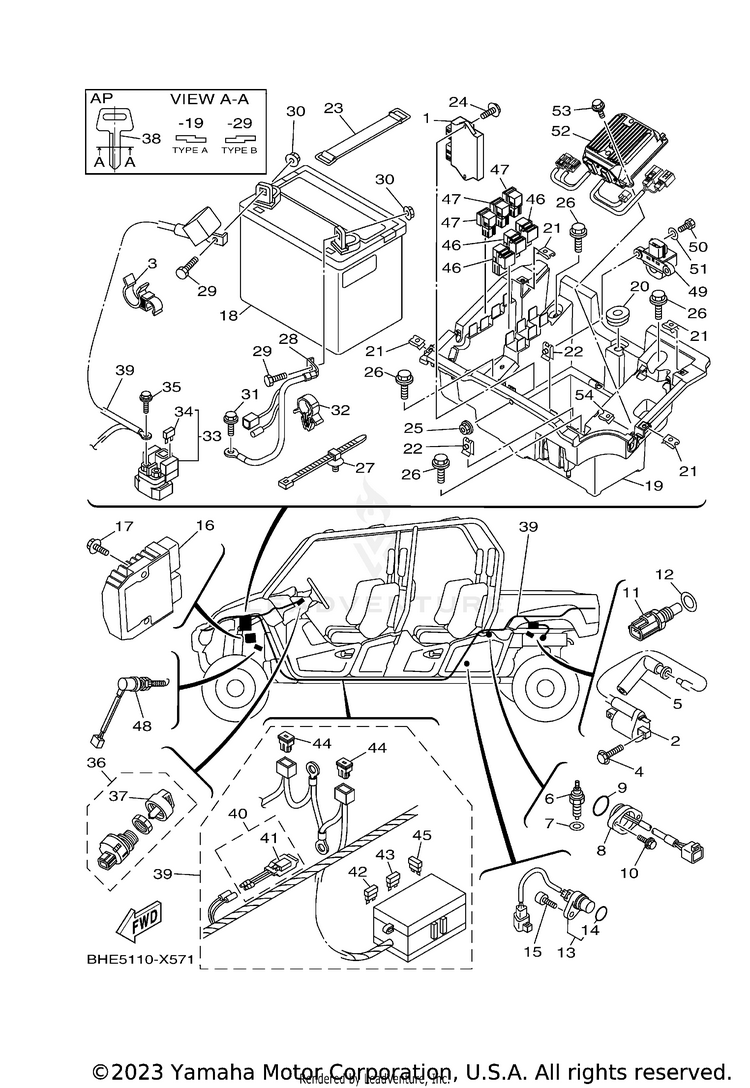

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B85-8591A-21-00ENGINE CONTROL UNI$1,028.99$859.05Usually ships in 7-10 business days
25YU-H2310-14-00

(replaces part #
5YU-82310-13-00)

IGNITION COIL ASSY$23.99$18.71
390464-18016-00CLAMP$2.85$2.56Usually ships in 7-10 business days
497D95-06016-00

(replaces part #
97002-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
55B4-82370-00-00PLUG CAP ASSY$71.99$56.155 In-Stock
63GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
790430-10148-00GASKET$5.99$4.6710+ In-Stock
81XD-82540-02-00

(replaces part #
1XD-82540-00-00)

NEUTRAL SWITCH ASSY$62.99$49.13Usually ships in 7-10 business days
993210-29196-00O-RING$9.49$7.4010+ In-Stock
1090119-06137-00BOLT, WITH WASHER$9.49$7.406 In-Stock
115YP-85790-00-00THERMOSENSOR ASSY$70.99$55.3710+ In-Stock
1290430-12202-00GASKET$9.49$7.4010+ In-Stock
133B4-83755-01-00SENSOR, SPEED$143.99$112.31Usually ships in 7-10 business days
144D9-81168-00-00O-RING$7.49$5.845 In-Stock
1591314-06020-00

(replaces part #
90110-06175-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.5710+ In-Stock
161D7-81960-01-00RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
1790105-06833-00BOLT, FLANGE$2.30$1.983 In-Stock
1811U-1LD00-00-00BATTERY ASSY (GS U1L-11)$139.95$111.17Not Shipping
191XD-H212B-00-00BOX, BATTERY 1$58.99$46.01Usually ships in 7-10 business days
2090480-01558-00GROMMET$4.65$4.0010+ In-Stock
2190183-060A6-00NUT, SPRING$5.99$4.6710+ In-Stock
2290183-05008-00NUT, SPRING$10.49$8.1810+ In-Stock
2322F-82131-00-00

(replaces part #
3L8-82131-01-00)

BAND, BATTERY$32.99$25.733 In-Stock
2495817-06020-00

(replaces part #
95812-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
2595702-06500-00NUT, WITH WASHER$2.60$2.2410+ In-Stock
26JW1-K6179-01-00

(replaces part #
90119-06868-00)

BOLT, SPECIAL 1$1.75$1.5010+ In-Stock
271NS-F1338-00-00CLAMP$3.60$3.104 In-Stock
282US-H2116-01-00WIRE, MINUS LEAD$98.99$77.21Usually ships in 7-10 business days
2997080-08020-00BOLT$2.91$2.62Usually ships in 7-10 business days
3090179-08015-00NUT$10.49$8.60Usually ships in 7-10 business days
3195812-06014-00BOLT, FLANGE$6.49$5.0610+ In-Stock
3290464-15157-00CLAMP$9.49$7.407 In-Stock
335B4-81940-00-00STARTER RELAY ASSY (RC19-080A)$110.99$86.579 In-Stock
AFTERMARKET ALTERNATIVE
$14.99$12.9910+ In-Stock
3442X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
3595022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
361XD-H2510-11-00

(replaces part #
1XD-H2510-10-00)

MAIN SWITCH ASSY$35.99$28.0710+ In-Stock
AFTERMARKET ALTERNATIVE
$18.99$12.8510+ In-Stock
371XD-H2579-10-00CAP, KEY$9.49$8.54Usually ships in 7-10 business days
381XD-H2511-19-00KEY, MAIN SWITCH | AP$7.99$7.19Usually ships in 7-10 business days
381XD-H2511-29-00KEY, MAIN SWITCH | AP$7.99$7.19Usually ships in 7-10 business days
39B85-82590-00-00WIRE HARNESS ASSY$1,124.99$1,023.12Usually ships in 7-10 business days
405B4-82180-00-00CIRCUIT BREAKER ASSY$47.99$39.35Usually ships in 7-10 business days
415B4-82560-00-00THERMO SWITCH ASSY$61.99$48.35Usually ships in 7-10 business days
4267F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
4367F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
44JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
455JJ-82151-70-00FUSE (25A-BL)$7.49$6.74Usually ships in 7-10 business days
465DM-81950-01-00RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
478DM-81950-11-00RELAY ASSY (8DM-11)$33.99$26.519 In-Stock
484KB-82530-11-00

(replaces part #
4KB-82530-10-00)

STOP SWITCH ASSY$56.99$44.453 In-Stock
493B4-82576-10-00SENSOR, LEAN ANGLE$64.99$50.69Usually ships in 7-10 business days
5097095-05016-00

(replaces part #
97002-05016-00)

BOLT$1.75$1.5010+ In-Stock
5192990-05600-00

(replaces part #
92902-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
521XP-859A0-00-00

(replaces part #
1XP-859A0-01-00)

POWER STRG. CONT. UNIT ASSY$1,334.99$1,041.29Usually ships in 7-10 business days
5395817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
5490183-060A6-00NUT, SPRING$5.99$4.6710+ In-Stock
