2017 Husqvarna TC 125 Crankshaft, Piston OEM Parts Diagram

Submodel TC 125 ENGINE - 2017

Shop Aftermarket Parts

Crankshaft, Piston

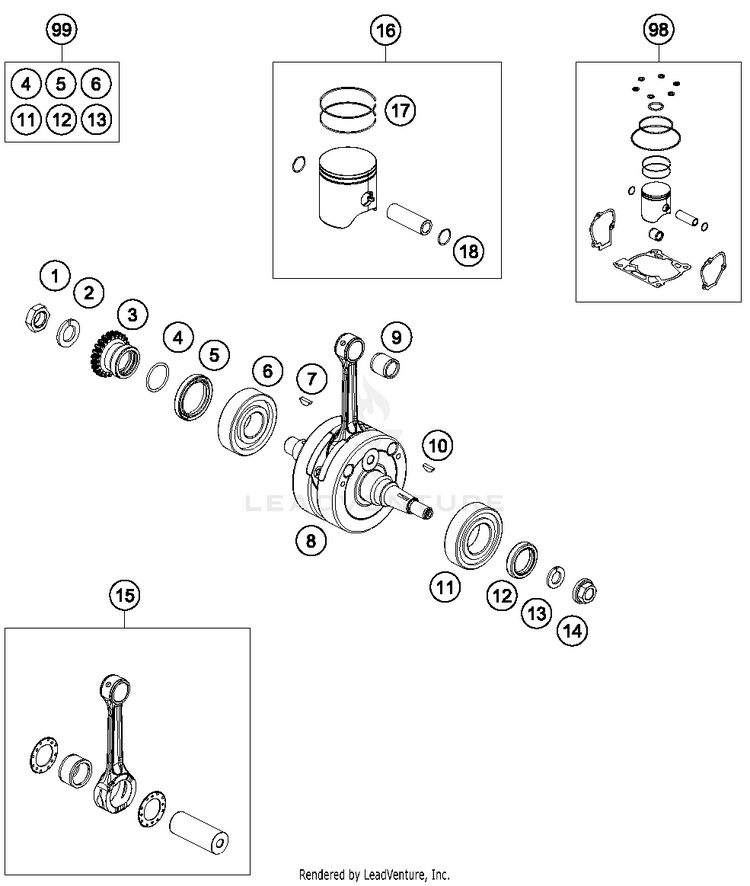

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
10009361600800S

(replaces part #
50330029000)

Hex nut M 16x1.5 left$11.76$10.0010+ In-Stock
250230029016LOCKING RING VSK 16$2.99$2.5410+ In-Stock
350532023023

(replaces part #
50432023023)

gear primary drive$127.92$108.7310+ In-Stock
40770250020O-RING 25,00X2,00 NBR 70$3.99$3.3910+ In-Stock
50760324566

(replaces part #
0760324564)

Shaft seal ring 32x45x6.5$14.51$12.3310+ In-Stock
60625063055BALL BEARING 6305 JR2 CS36$50.81$43.1910+ In-Stock
70888040050woodruff key DIN 6888 4x5x13$4.99$4.2410+ In-Stock
850430018000CRANKSHAFT$806.40$685.4410+ In-Stock
951030034000NEEDLE BEARING KBK 15X19X20$29.47$25.0510+ In-Stock
100888030050WOODRUFF KEY DIN6888-3X5X13$2.99$2.5410+ In-Stock
1150330082000CYL.ROLLER BEAR.NJ206 ET2XCS46$97.89$83.2110+ In-Stock
120760253570SHAFT SEAL RING 25X35X7 BTSL$23.64$20.0910+ In-Stock
1350230029012LOCKING RING VSK 12$2.99$2.5410+ In-Stock
1449030021100

(replaces part #
49030021000)

Collar nut, M12x1, right$2.99$2.5410+ In-Stock
1550430015044CON-ROD REPAIR KIT$351.22$298.5410+ In-Stock
1650530007000 II

(replaces part #
50330207100 II)

Piston II cpl. 125 MX | As Required$224.83$191.111 In-Stock
1650530007000 I

(replaces part #
50330207100 I)

Piston I cpl. 125 MX | As Required$317.89$270.2110+ In-Stock
1750330032600TRAPEZOID RING 125 2008 | 2008$50.59$43.009 In-Stock
1850330074500WIRE LOCK RING 15X1$2.99$2.5410+ In-Stock
9850430007110 I

(replaces part #
00050000233)

PISTON KIT GR.I 125 MX | As Required$311.84$265.0610+ In-Stock
9850430007110 II

(replaces part #
00050000234)

PISTON KIT GR.II 125 MX | As Required$370.03$314.5310+ In-Stock
9952330018288

(replaces part #
00050002300)

Crankshaft repair kit | As Required$126.27$107.3310+ In-Stock
