2017 Husqvarna TC 125 Ignition System OEM Parts Diagram

Submodel TC 125 ENGINE - 2017

Shop Aftermarket Parts

Ignition System

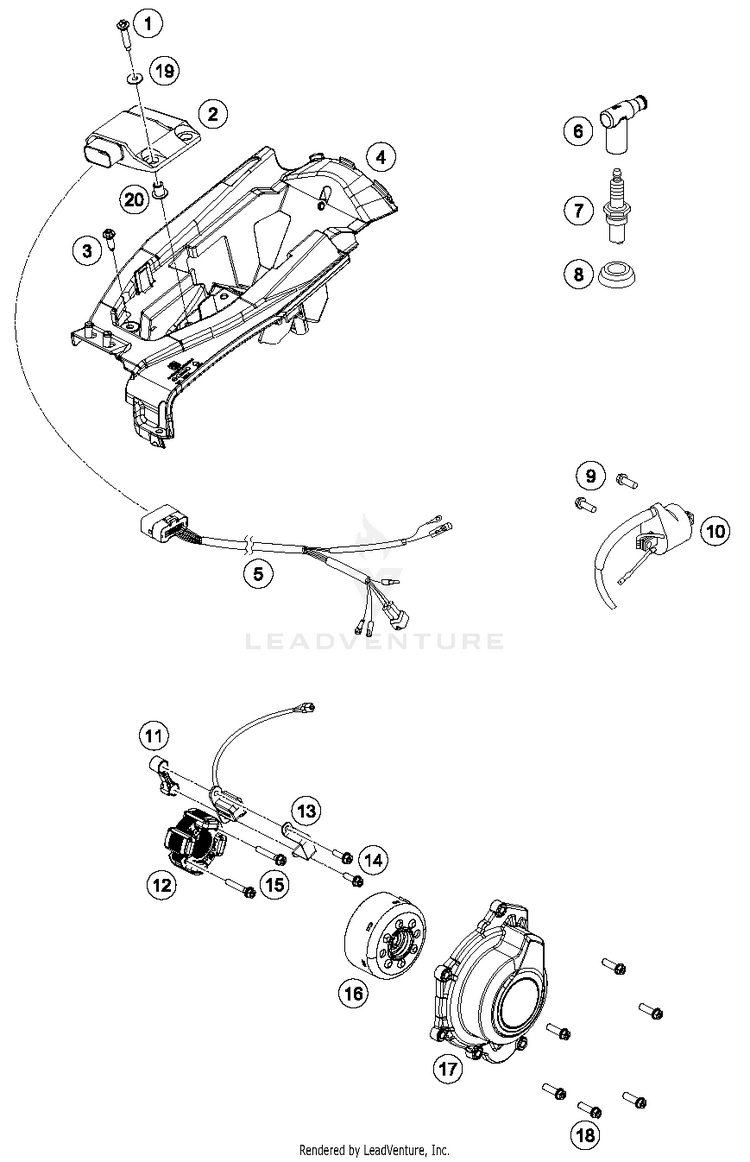

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
10017060305SPECIAL SCREW K60X30 WS=6$2.99$2.5410+ In-Stock
250439231000

(replaces part #
50439131000)

Electronic box 125 18$314.70$267.5010+ In-Stock
30017060206SCREW F. PLASTIC K60X20AL SW6$3.99$3.3910+ In-Stock
425011055000BATTERY BOX$32.99$28.04Usually ships in 7-10 business days
554839032200WIRING HARNESS FOR CDI 2-ST.07$92.39$78.5310+ In-Stock
647039190000

(replaces part #
47039090000)

Spark plug connector$36.99$31.4410+ In-Stock
751539093000SPARK PLUG BR9ECMVX$20.67$17.5710+ In-Stock
851739091000

(replaces part #
50439091000)

Sealing boot$8.68$7.3810+ In-Stock
90026060186COLLAR SCREW M6X18 ISA30$1.99$1.69Not Shipping
1059039006000IGNITIONCOIL ''IG5128''$77.87$66.1910+ In-Stock
1150439013000DISTANCE UNIT$7.14$6.074 In-Stock
1250439004000STATOR$265.09$225.3310+ In-Stock
1350439004010PICKUP BRACKET$6.15$5.2310+ In-Stock
140014050163HH COLLAR SCREW M 5X16 WS=6$2.99$2.5410+ In-Stock
150912050253AH SCREW DIN0912-M 5X25$1.20$1.0210+ In-Stock
1650439005000ROTOR$238.36$202.6110+ In-Stock
1750430602000IGNITION COVER$34.20$29.073 In-Stock
180025060206HH collar screw M6x20 TX30 | TX30$3.99$3.3910+ In-Stock
190021050003washer DIN 9021 A - 5.3$1.99$1.6910+ In-Stock
2060308006000COLLAR BUSHING 6,2X9,2X15X12,5$3.99$3.3910+ In-Stock
