2022 Husqvarna FX 450 Engine Case OEM Parts Diagram

Submodel FC/FX 450 Engine - 2022

Shop Aftermarket Parts

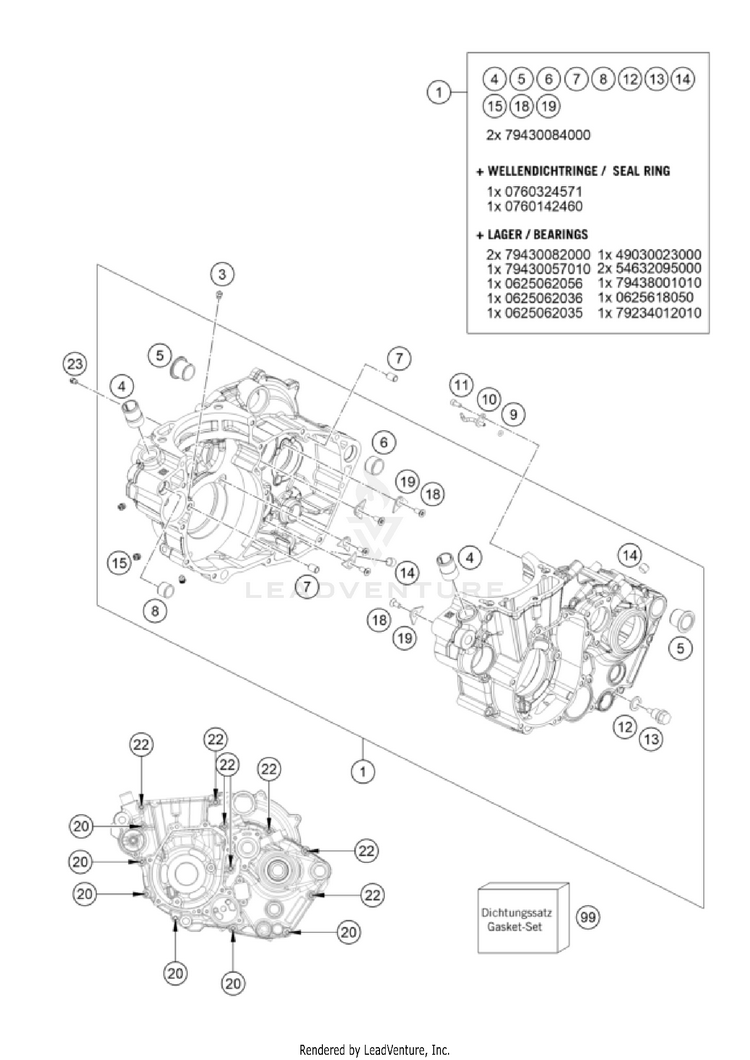

ENGINE CASE

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
179430000344Crankcase cmpl.$1,464.31$1,322.28Usually ships in 7-10 business days
360030063070oil jet 70 M5$10.11$8.5910+ In-Stock
458030010200SCREW IN NOZZLE M20X1,5$10.44$8.8710+ In-Stock
579230010000CASE BUSH$13.96$11.8710+ In-Stock
654830027100Dowel, 21x12$6.15$5.2310+ In-Stock
759030023100Dowel, 6x8x11.5-$2.6910+ In-Stock
851030026100DOWEL 17 X 13 X 12$7.58$6.444 In-Stock
90770035020O-RING 3,5X2,00 NBR$1.99$1.6910+ In-Stock
1081230064000OIL JET ANGLED 70$14.29$12.154 In-Stock
110912040103SCylinder screw DIN 912-M4x10-8.8 SS$1.99$1.696 In-Stock
1258038022000CU-SEAL RING DIN7603-12X18X1,5$2.99$2.9310+ In-Stock
1358030021100oildrain plug with magnet$13.30$11.3010+ In-Stock
140906100100pipe plug DIN 906 M10x1$4.99$4.495 In-Stock
1559030296000SCREW PLUG$7.36$6.2610+ In-Stock
180019050121SINT. TORX FLAT HEAD M5X12 T25$2.99$2.5410+ In-Stock
1975030085100

(replaces part #
75030085000)

Retaining bracket crankshaft bearing$1.99$1.6910+ In-Stock
200025060606HH collar screw M6x60 TX30$3.99$3.3910+ In-Stock
220025060806HH COLLAR SCREW M6X80 TX30$2.99$2.546 In-Stock
2360030063050oil jet 50 M5$11.10$9.4410+ In-Stock
9979430099000GASKET SET 450 SX-F | ON DEMAND$300.95$255.817 In-Stock
