2024 Husqvarna FX 350 Transmission Ii - Countershaft OEM Parts Diagram

Submodel FX 350 ENGINE - 2024

Shop Aftermarket Parts

TRANSMISSION II - COUNTERSHAFT

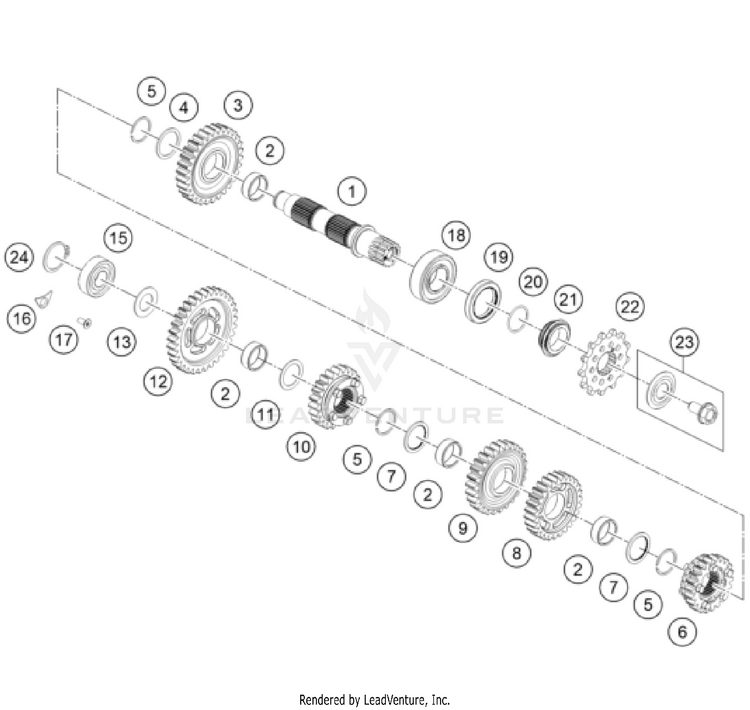

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1A46033510000Countershaft$196.34$166.893 In-Stock
20405222611NEEDLE BEAR.K 22X26X10 DIVIDED$13.74$11.6810+ In-Stock
3A46033512000Idler gear 2nd gear, teeth=30$90.85$77.224 In-Stock
454833044000STOP DISC 25X31X1,5$6.15$5.2310+ In-Stock
50417024000CIRCLIP WS24$2.99$2.5410+ In-Stock
6A46033516000Sliding gear 6th gear, teeth=20$155.64$132.294 In-Stock
754833043000STOP DISC 25X0,8X30X30X7H$6.15$5.2310+ In-Stock
8A46033514000Idler gear fourth-gear, teeth=26$103.72$88.165 In-Stock
9A46033513000Idler gear third-gear, teeth=26$105.26$89.475 In-Stock
10A46033515000Sliding gear fifth-gear, teeth=23$143.54$122.015 In-Stock
1150333042000STOP DISK 22,2X28X1 C$6.15$5.236 In-Stock
12A46033511000idler gear 1 st.$90.96$77.324 In-Stock
1377233020000STOP DISK 17,2X30X1,3$4.99$4.2410+ In-Stock
150625062038Ballbearing NTN 6203JR2CM21$10.11$8.5910+ In-Stock
1675030085100

(replaces part #
75030085000)

Retaining bracket crankshaft bearing$1.99$1.6910+ In-Stock
170019050121SINT. TORX FLAT HEAD M5X12 T25$2.99$2.5410+ In-Stock
1849030023000cylindrical roller bearing NJ205$87.55$74.4210+ In-Stock
190760324571SHAFT SEAL RING 32X45X7 BSLNBR$6.15$5.2310+ In-Stock
200770020220O-RING 25,12X1,78 NBR70$3.99$3.3910+ In-Stock
2178133014000SPACER SLEEVE COUNTER$33.43$28.4210+ In-Stock
22A46033029014

(replaces part #
79233029014)

Front sprocket 14áteeth$36.40$30.9410+ In-Stock
22A46033029013

(replaces part #
79233029013)

Front sprocket 13áteeth | ON DEMAND$36.40$30.9410+ In-Stock
2359033034044SCREW 10.9+SPRING WASHER$9.23$7.8510+ In-Stock
240471170015CIRCLIP DIN 0471-17X1, 5$1.99$1.6910+ In-Stock
