2007 Kawasaki MULE 3010 4X4 Diesel Drive Shaft-Front OEM Parts Diagram

Submodel KAF950B7F Mule 3010 Diesel 4X4

Shop Aftermarket Parts

DRIVE SHAFT-FRONT

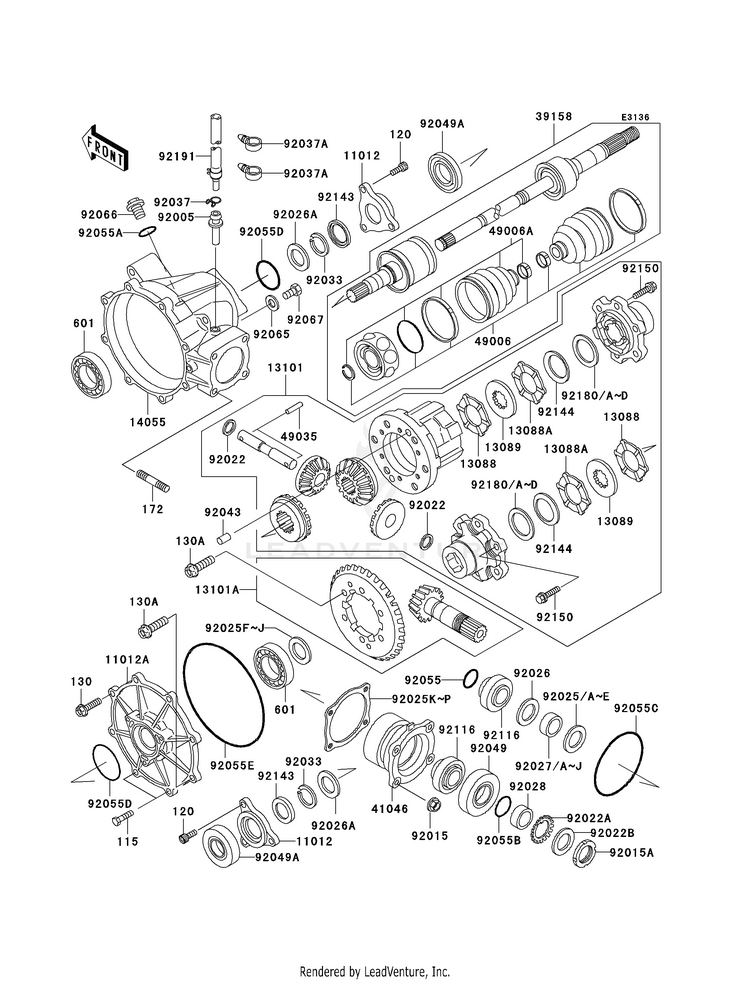

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1101211012-1648CAP
6 In-Stock
11012A11012-1649CAP,GEAR CASE
Usually ships in 7-10 business days
115115CA0830

(replaces part #
115P0830)

BOLT-SMALL-UPSET,8X30
Usually ships in 7-10 business days
120120CA0616

(replaces part #
120P0616)

BOLT-SOCKET,6X16
10+ In-Stock
130130CA0830

(replaces part #
130P0830)

BOLT-FLANGED,8X30
10+ In-Stock
1308813088-1075PLATE-FRICTION,T=2.8
1 In-Stock
13088A13088-1078PLATE-FRICTION,T=2.4
3 In-Stock
1308913089-1083PLATE-CLUTCH
3 In-Stock
130A130CA1035

(replaces part #
130P1035)

BOLT-FLANGED,10X35
10+ In-Stock
1310113101-1190GEAR-ASSY
Usually ships in 7-10 business days
13101A13101-5104

(replaces part #
13101-5081)

GEAR-ASSY,BEVEL
Usually ships in 7-10 business days
1405514055-1114CASE-GEAR,FR
Usually ships in 7-10 business days
172172BA0822

(replaces part #
172G0822)

BOLT-STUD,8X22
8 In-Stock
3915859266-0801

(replaces part #
39158-1102)

JOINT-BALL
Usually ships in 7-10 business days
4104641046-1089HOUSING-BEARING
Usually ships in 7-10 business days
4900649006-0054

(replaces part #
49006-1318)

BOOT,BJ
4 In-Stock
AFTERMARKET ALTERNATIVE
$20.78$19.7410+ In-Stock
49006A49006-0055

(replaces part #
49006-1320)

BOOT,DOJ
Usually ships in 7-10 business days
4903549035-1056PIN-SPRING
Usually ships in 7-10 business days
60192045-0106

(replaces part #
601B6007)

BEARING-BALL,6007C3
3 In-Stock
9200592005-1127FITTING,BREATHER
2 In-Stock
9201592015-1402NUT,8MM
10+ In-Stock
92015A92015-1768NUT,25MM
1 In-Stock
9202292022-1941WASHER
Usually ships in 7-10 business days
92022A92022-1990WASHER,TOOTHED
2 In-Stock
92022B92022-225WASHER,25.3X32X0.5
1 In-Stock
9202592025-1072SHIM,25.2X29.8X1.70
Usually ships in 7-10 business days
92025A92025-1073SHIM,25.2X29.8X1.72
1 In-Stock
92025B92025-1074SHIM,25.2X29.8X1.74
Usually ships in 7-10 business days
92025C92025-1075SHIM,25.2X29.8X1.76
Usually ships in 7-10 business days
92025D92025-1076SHIM,25.2X29.8X1.78
Usually ships in 7-10 business days
92025E92025-1077SHIM,25.2X29.8X1.80
Usually ships in 7-10 business days
92025F92025-1849SHIM,35.3X46X1.00
Usually ships in 7-10 business days
92025G92025-1850SHIM,35.3X46X0.10
1 In-Stock
92025H92025-1851SHIM,35.3X46X0.15
2 In-Stock
92025I92025-1856SHIM,35.3X46X0.50
Usually ships in 7-10 business days
92025J92025-1857SHIM,35.3X46X0.80
Usually ships in 7-10 business days
92025K92025-1919SHIM,T=0.10
Usually ships in 7-10 business days
92025L92025-1920SHIM,T=0.15
Usually ships in 7-10 business days
92025M92025-1921SHIM,T=0.50
Usually ships in 7-10 business days
92025N92025-1922SHIM,T=0.80
Usually ships in 7-10 business days
92025O92025-1923SHIM,T=1.00
Usually ships in 7-10 business days
92025P92025-1924SHIM,T=1.20
Usually ships in 7-10 business days
9202692026-1337SPACER
Usually ships in 7-10 business days
92026A92026-1338SPACER,29X40X1.0
6 In-Stock
9202792027-1401COLLAR,25.2X29.8X10.2
Usually ships in 7-10 business days
92027A92027-1402COLLAR,25.2X29.8X10.3
Usually ships in 7-10 business days
92027B92027-1403COLLAR,25.2X29.8X10.4
Usually ships in 7-10 business days
92027C92027-1404COLLAR,25.2X29.8X10.5
Usually ships in 7-10 business days
92027D92027-1405COLLAR,25.2X29.8X10.6
Usually ships in 7-10 business days
92027E92027-1406COLLAR,25.2X29.8X10.7
Usually ships in 7-10 business days
92027F92027-1407COLLAR,25.2X29.8X10.8
Usually ships in 7-10 business days
92027G92027-1408COLLAR,25.2X29.8X10.9
Usually ships in 7-10 business days
92027H92027-1409COLLAR,25.2X29.8X11.0
Usually ships in 7-10 business days
92027I92027-1410COLLAR,25.2X29.8X11.1
Usually ships in 7-10 business days
92027J92027-1411COLLAR,25.2X29.8X11.2
Usually ships in 7-10 business days
9202892028-1699BUSHING
1 In-Stock
9203392033-1249RING-SNAP,T=1.5
6 In-Stock
9203792037-147CLAMP,TUBE
10+ In-Stock
92037A92037-1827CLAMP,HOSE
10+ In-Stock
9204392043-1400PIN,8X18
Usually ships in 7-10 business days
9204992049-1298SEAL-OIL,TC35X55X8
10+ In-Stock
92049A92049-1309SEAL-OIL,TC30487
10+ In-Stock
9205592055-055RING-O,19.5X1.5
10+ In-Stock
92055A92055-1136RING-O,25.7X2.4
10+ In-Stock
92055B92055-1160RING-O,24.7MM
3 In-Stock
92055C92055-1408RING-O,65.2X2.4
2 In-Stock
92055D92055-1409RING-O,46X2.5
8 In-Stock
92055E92055-1410RING-O,154.1X2.5
2 In-Stock
9206592065-058GASKET,10.5X16X1
10+ In-Stock
9206692066-1303PLUG
1 In-Stock
9206792067-001PLUG,DRAIN,10X12
3 In-Stock
9211692116-1003BEARING-ROLLER,4T30205
Usually ships in 7-10 business days
9214392143-1703COLLAR
5 In-Stock
9214492144-1671SPRING
Usually ships in 7-10 business days
9215092150-1109BOLT,8X20
Usually ships in 7-10 business days
9218092180-1121SHIM,32X48X0.8
Usually ships in 7-10 business days
92180A92180-1122SHIM,32X48X1.0
Usually ships in 7-10 business days
92180B92180-1123SHIM,32X48X1.2
Usually ships in 7-10 business days
92180C92180-1124SHIM,32X48X1.4
Usually ships in 7-10 business days
92180D92180-1125SHIM,32X48X1.6
Usually ships in 7-10 business days
9219192191-1628TUBE
Usually ships in 7-10 business days
