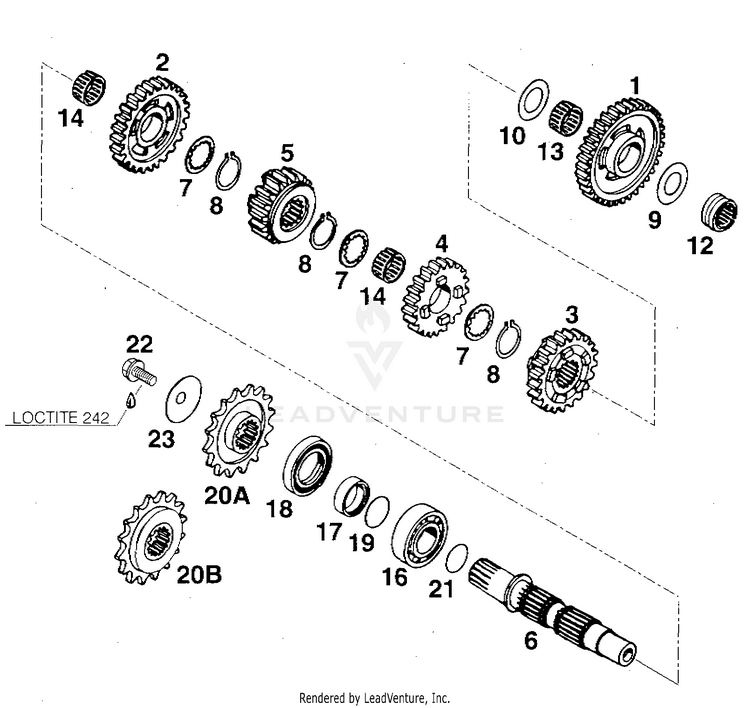

1996 KTM 620 RXCe Transmission Ll OEM Parts Diagram

Submodel 620 RXC Engine - 1996

Shop Aftermarket Parts

Transmission ll

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
156533005300IDLER GEAR 1.G 35-T (1M3)$183.89$156.31Usually ships in 7-10 business days
2583330130012ND GEAR COUNTERS.$0.00$0.00Not Shipping
358333007003SLIDING GEAR 3.G 21-T ''03''$142.23$120.90Usually ships in 7-10 business days
458333009005IDLER GEAR 4.G 19-T ''05'' | 94$134.34$114.19Usually ships in 7-10 business days
558333011009SLIDING GEAR 5.G 18-T ''09'' | 94$157.67$134.02Usually ships in 7-10 business days
658333003000COUNTERSHAFT$0.00$0.00Not Shipping
756533016300STOP DISK 22,7 X 32 X 1,5$7.03$6.33Usually ships in 7-10 business days
852033096000LOCK RING DIN0471-25X1,64SD$6.15$5.2310+ In-Stock
956533015000STOP DISK 20,2 X 35 X 1$0.00$0.00Not Shipping
1056533018300STOP DISK 22,2 X 35 X 1,5$3.99$3.591 In-Stock
1256533093000NEEDLE BEARING RNA 4902 KSE$25.84$21.96Usually ships in 7-10 business days
1356533098000NEEDLE BEARING K22X26X13H$14.07$11.969 In-Stock
140405222613

(replaces part #
56533099000)

NEEDLE BEAR. K 22X26X13 TN$10.77$9.1510+ In-Stock
1649030023000cylindrical roller bearing NJ205$87.55$74.4210+ In-Stock
1758033017000SPACER BUSHING$34.74$29.53Not Shipping
180760324771SHAFT SEAL RING 32X47X7 BSL$15.72$13.3610+ In-Stock
190770250021O-RING 25,00X2,00 SILICONE$3.99$3.3910+ In-Stock
20A58033029014ENGINE SPROCKET 14 T$32.33$27.484 In-Stock
20A58033029015ENGINE SPROCKET 15 T$32.99$28.044 In-Stock
20B58033029116front sprocket 16 teeth damped SM$36.18$30.7510+ In-Stock
20B58033029117ENGINE SPROCKET 17 T DAMPED$36.18$30.7510+ In-Stock
210770220010O-RING 22,00X1,00 NBR 70$2.99$2.692 In-Stock
2249032011000HH COLLAR SCREW M10X20 WS=17$6.92$5.8810+ In-Stock
2358333034000SPRING WASHER 10,5 X 40 X 1,5$0.00$0.00Not Shipping
