1998 KTM 620 RXCe Wiring Harness OEM Parts Diagram

Submodel 620 R Engine - 1998

Shop Aftermarket Parts

Wiring Harness

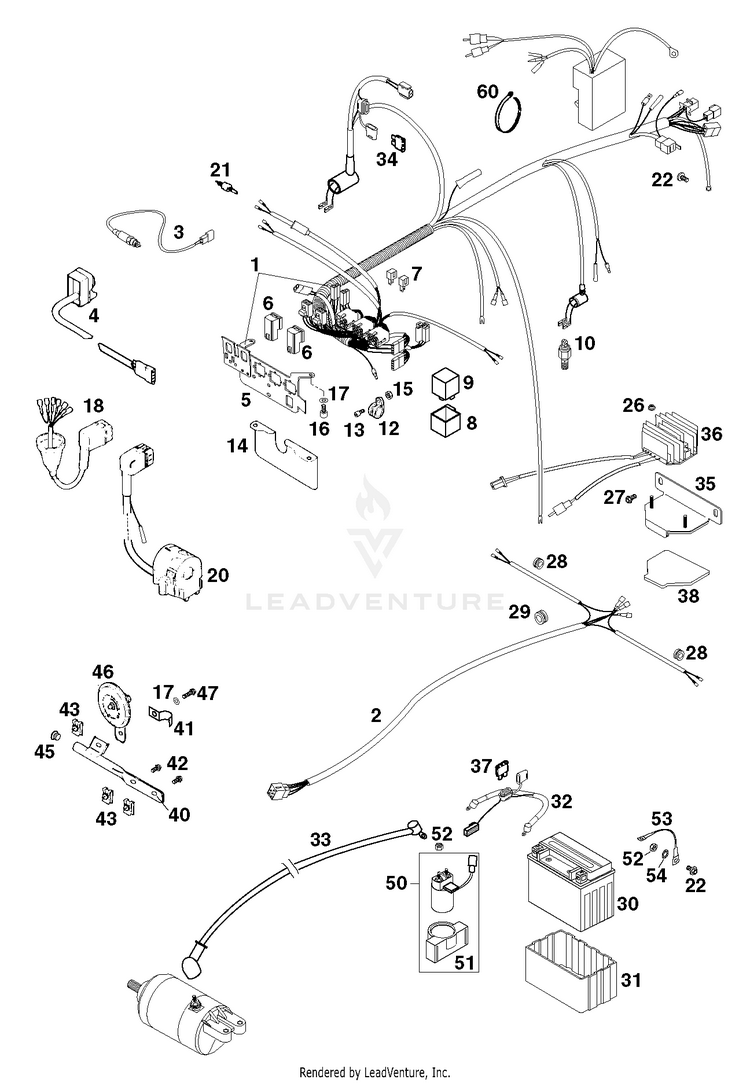

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-44011076200CABLE TIE 200/3,6MM BLACK$1.99$1.8810+ In-Stock
158411175000WIRING HARNESS LC4-E CPL. '97$0.00$0.00Not Shipping
258411176000WIRING HAR. REAR LC4-E/DUKE'97$0.00$0.00Not Shipping
358411049000CLUTCH SWITCH '96$38.60$32.81Usually ships in 7-10 business days
458411074000START-STOP SWITCH$35.69$30.34Not Shipping
558411083000BRACKET KPL. E-START '97$0.00$0.00Not Shipping
658411057000STARTER RELAY '96$27.49$23.37Usually ships in 7-10 business days
758411096100DIODE S3H-15 97$11.54$9.81Usually ships in 7-10 business days
854511046000FLASHER LIGHT BRACKET-$7.22Not Shipping
944611207100FLASHER UNIT HELLA BRK '96$60.51$51.43Usually ships in 7-10 business days
1050311051000REAR BRAKE LIGHT SWITCH '97$0.00$0.00Not Shipping
1249007439000CLAMP RSGU 15/12$6.15$5.235 In-Stock
130912050123AH SCREW DIN0912-M 5X12$2.99$2.5410+ In-Stock
1458311083051COVER CONNECTOR SUPPORT '93$0.00$0.00Not Shipping
150985050003SELF LOCKING NUT DIN0985-M 5$2.99$2.5410+ In-Stock
160025060126

(replaces part #
0912060123)

HH collar screw M6x12 TX30$3.99$3.3910+ In-Stock
170125060003WASHER DIN0125-A 6,4$1.99$1.6910+ In-Stock
1858311077000WIRING HARNESS-IGNITION LOCK$0.00$0.00Not Shipping
2058311570000LIGHT SWITCH KPL. CEV '94$0.00$0.00Not Shipping
2151011050100

(replaces part #
51011050000)

BREAK LIGHT SWITCH$23.42$19.911 In-Stock
220024060106

(replaces part #
0014060103)

HH COLLAR SCREW M6X10 TX30$3.99$3.3910+ In-Stock
2656509064000SELF LOCKING NUT M6$0.00$0.00Not Shipping
270025060106

(replaces part #
0015060103)

HH collar screw M6x10 TX30$3.99$3.3910+ In-Stock
2857511027000RUBBER SLEEVE D=6MM OPEN$0.00$0.00Not Shipping
2931008060000rubber grommet D=8mm open$2.99$2.5410+ In-Stock
3076011053100

(replaces part #
58411053000)

BATTERY 12V/8AH$251.78$214.019 In-Stock
3158411053050BATTERY COVER 96$27.29$23.20Not Shipping
3258411059150BATTERY CABLE 190MM 10A '97 BATTERY - STARTRELAISE$0.00$0.00Not Shipping
3358411059100STARTERCABLE 700 MM '97$27.82$23.6510+ In-Stock
3458011109105

(replaces part #
58011109005)

FUSE 5 A 2003$2.99$2.5410+ In-Stock
3558411055100BATTERY BRACKET LC4-E/DUKE'97$22.49$19.12Not Shipping
3658411034100VOLT.REGULATOR-RECTIFIER 12V$252.33$214.48Usually ships in 7-10 business days
3758011109110

(replaces part #
58011109010)

FUSE 10 A 2000$2.99$2.5410+ In-Stock
3858411055150METAMOLL FOR BATTERY BRACKET$5.06$4.55Usually ships in 7-10 business days
4058307021000BRACKET FOR HORN '93$14.96$12.72Usually ships in 7-10 business days
4150211096000CLAMP FOR WIRING HARNESS$0.00$0.00Not Shipping
420025060126

(replaces part #
0015060123)

HH collar screw M6x12 TX30$3.99$3.3910+ In-Stock
4354603048100clip nut M6$4.99$4.2410+ In-Stock
4550210086000COVERING CAP SFL16$3.99$3.3910+ In-Stock
4654511060100DC HORN 12V NIKKO$0.00$0.00Not Shipping
470025060166

(replaces part #
0015060163)

HH collar screw M6x16 TX30$2.99$2.5410+ In-Stock
5058411058000STARTER RELAY WITH HOLD.RUBBER$83.35$70.85Usually ships in 7-10 business days
5158411058050HOLD. RUBBER FOR STARTRELAY-$12.50Usually ships in 7-10 business days
520985060003SELF LOCK. NUT DIN0985-M 6$2.99$2.5410+ In-Stock
5358411097100GROUND CABLE D=6MM L=140MM '97$10.55$8.9710+ In-Stock
5458411098100CONTACT WASHER M6 VSV-K6$2.99$2.5410+ In-Stock
6044011076305CABLE TIE 300/4,8MM BLACK$2.99$2.5410+ In-Stock
