2010 KTM 250 SX-F Lubricating System OEM Parts Diagram

Submodel 250 SX-F Engine - 2010

Shop Aftermarket Parts

Lubricating System

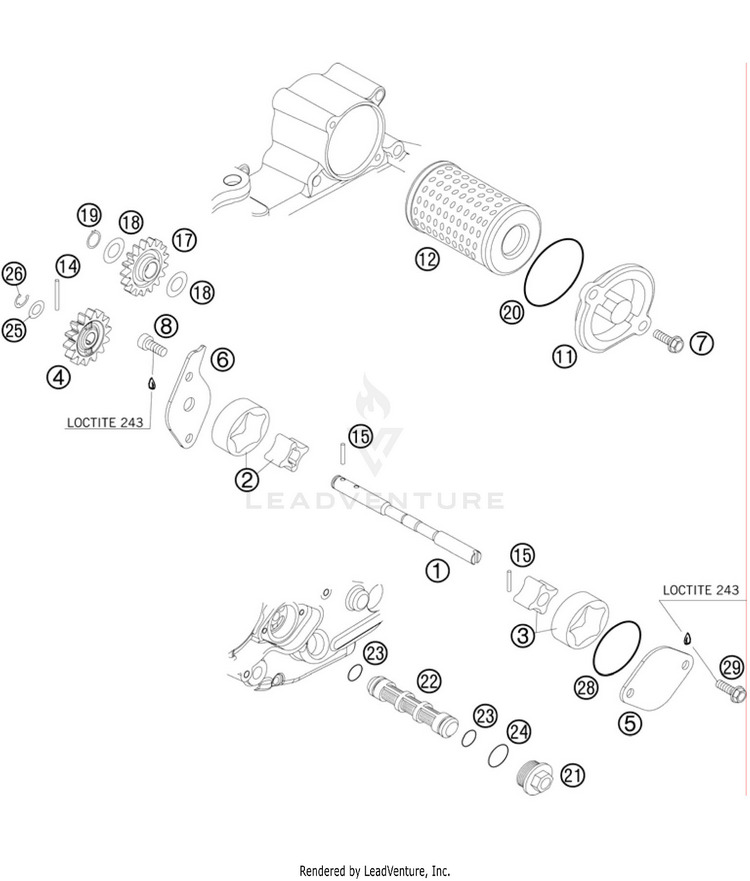

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
177038102000OIL PUMP SHAFT EXC-F$23.20$19.722 In-Stock
259038011010OILPUMP ROTOR CPL. 10MM G-73R$38.27$32.5310+ In-Stock
377038011000OILPUMP ROTOR 15MM G-164$51.47$43.757 In-Stock
477038001100OIL PUMP GEAR 14T 08 | 08$9.12$7.7510+ In-Stock
577038004000OIL PUMP COVER L/S 05 | 05$20.23$17.231 In-Stock
677038003100OIL PUMP COVER R/S 05 | 05$14.18$12.08Usually ships in 7-10 business days
70025050166HH collar screw M5x16 TX30 | TX30$2.99$2.5410+ In-Stock
80984050123SCYLIND. SCR. DIN6912 M5X12 8.8 | 8.8$2.99$2.5410+ In-Stock
1159038041000OIL FILTER COVER RACING$16.49$14.023 In-Stock
1277038005044OIL FILTER WITH GASKET 06 | 06$10.22$8.6910+ In-Stock
140402251980NEEDLEROL.DIN5402 NRA 2,5X19,8$1.99$1.6910+ In-Stock
150402251180NEEDLE ROLLER DIN5402 2,5X11,8$1.99$1.6910+ In-Stock
1777038006100OILPUMP IDLER GEAR 08 | 08$11.65$9.9010+ In-Stock
180988121805SHIM WASHER DIN0988-12X18X0,50$2.99$2.5410+ In-Stock
190471120010retaining ring DIN 471 12x1-$2.0810+ In-Stock
200770400025O-RING 40,00X2,50 NBR 70$2.99$2.5410+ In-Stock
2159038017100

(replaces part #
59038017000)

PLUG M20X1,5 WS=13$9.23$7.8510+ In-Stock
2259038016200

(replaces part #
59038016000)

Oil screen$8.24$7.0010+ In-Stock
230770125015O-RING 12,5X1,5 NBR$2.99$2.5410+ In-Stock
240770020170O-RING 17,17X1,78 GLO$2.99$2.5410+ In-Stock
2558038007755STOP DISK 8,1 X 15 X 0,5$2.99$2.5410+ In-Stock
260799060000TAB WASHER DIN6799-RS 6,0$2.99$2.5410+ In-Stock
280770320020O-RING 32,00X2,00$2.99$2.5410+ In-Stock
290025050126HH collar screw M5x12 TX30 | TX30$3.99$3.3910+ In-Stock
