2011 KTM 105 SX Frame, Subframe OEM Parts Diagram

Submodel 105 SX Chassis - 2011

Shop Aftermarket Parts

Frame, Subframe

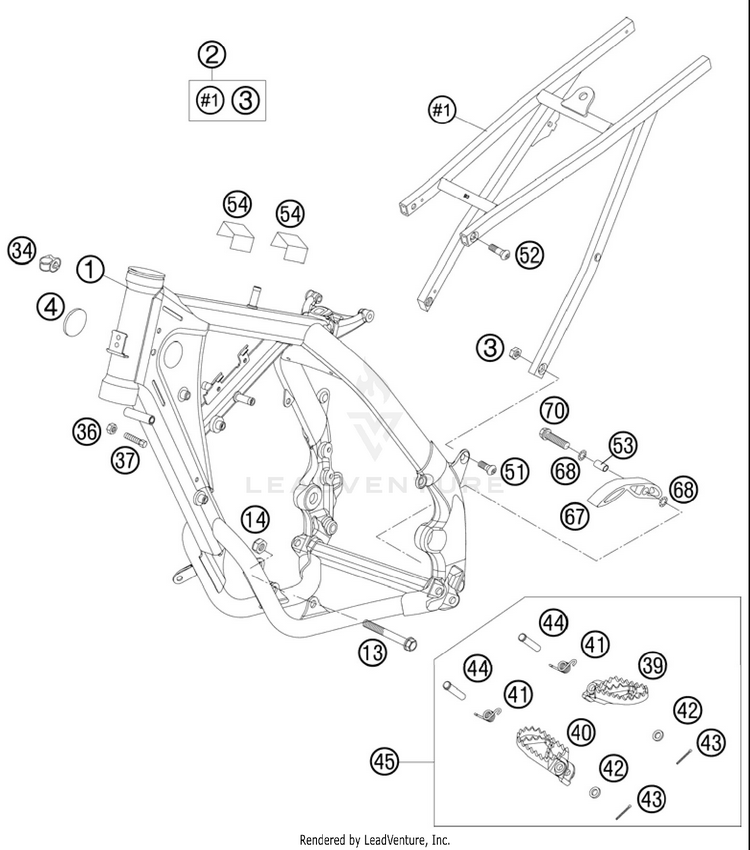

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14700300120030FRAME CPL. 85 SX ''AA06'' 06 | 06$843.39$761.58Usually ships in 7-10 business days
247003002144SUB FRAME 85 SX 06 | 06$311.08$283.09Not Shipping
30934080006HEXAGON NUT DIN 934 M8$2.09$1.88Not Shipping
454606004000PLUG 37MM$2.99$2.5410+ In-Stock
1347003013000ENGINE BRACKET SCREW 85 SX$9.89$8.4110+ In-Stock
1454310086100SELF LOCKING NUT M10 CU WS=14 | WS=14$2.99$2.5410+ In-Stock
3458111076000CABLE SUPPORT KHS NR.150-47610$4.99$4.2410+ In-Stock
360934080003HEXAGON NUT DIN0934-M 8$2.99$2.5410+ In-Stock
3759001037000SPECIAL SCREW M8X26 WS=10$3.99$3.3910+ In-Stock
3947103040000

(replaces part #
59003040050)

FOOTREST L/S | 2000$51.58$43.849 In-Stock
4047103041000

(replaces part #
59003041050)

FOOTREST R/S | 2000$50.26$42.7210+ In-Stock
4154603041000FOOTREST SPRING L/S & R/S$6.15$5.2310+ In-Stock
420125100003washer DIN 125 A 10.5$2.99$2.5410+ In-Stock
430094032250

(replaces part #
0094032253)

PIN DIN 0094-3.2X25 NIRO-$2.0810+ In-Stock
4454803044000PIN FOR FOOT PED 51.5X9.8 MM | 03$14.62$12.4310+ In-Stock
4547103040033

(replaces part #
4700304003390)

FOOTREST CPL. 14$129.57$110.135 In-Stock
510019080206S

(replaces part #
54610052000)

FLAT HEAD SCREW M. ISA45 M8X20$2.99$2.5410+ In-Stock
520019080266S

(replaces part #
54510052100)

COUNTER-SUNK SCREW ISA45 M8X26$3.99$3.3910+ In-Stock
5351103053051BUSHING 8,2X10X20$4.99$4.2410+ In-Stock
5458711054050METAMOLL FOR BATTERY BRACKET$2.99$2.5410+ In-Stock
6751103053000CHAIN SLIDING PIECE BELOW '97 | '97$10.77$9.1510+ In-Stock
6836003014000LOCK WASHER 8MM$2.99$2.5410+ In-Stock
700025080306HH collar screw M8x30 | TX40$3.62$3.0810+ In-Stock
