2011 KTM 150 SX Ignition System OEM Parts Diagram

Submodel 150 SX Chassis - 2011

Shop Aftermarket Parts

Ignition System

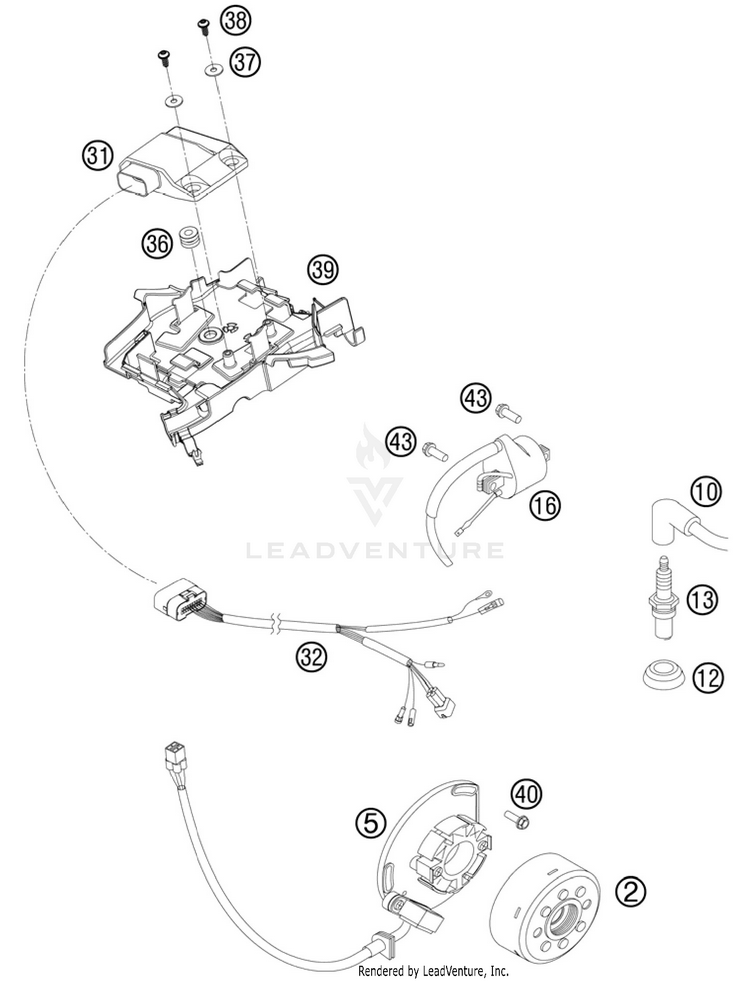

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
254739005000FLYWHEEL KOKUSAN 2K-1/2K-4 '97 | '97$235.06$199.807 In-Stock
554839004000STATOR KOKUSAN 2K-1 2006 | 2006$279.72$237.7610+ In-Stock
1047039190000

(replaces part #
47039090000)

Spark plug connector$36.99$31.4410+ In-Stock
1250231012000SEALING CUP FOR SPARK PLUG$4.99$4.2410+ In-Stock
1351539093000SPARK PLUG$20.67$17.5710+ In-Stock
1659039006000IGNITIONCOIL ''IG5128''$77.87$66.1910+ In-Stock
3151539031600

(replaces part #
51539031100)

CDI UNIT 150 SX 2015 | 07$349.35$296.95Usually ships in 7-10 business days
3254839032200WIRING HARNESS FOR CDI 2-ST.07$92.39$78.5310+ In-Stock
3658214069051rubber grommet 16x10.8x3 | 02$6.15$5.2310+ In-Stock
370021050003washer DIN 9021 A - 5.3$1.99$1.6910+ In-Stock
380081050121EJOT PT screw K50x12 | T20$2.99$2.5410+ In-Stock
3951511094100

(replaces part #
51511094000)

ELECTRIC CASE$19.02$16.174 In-Stock
400025050166HH collar screw M5x16 TX30 | TX30$2.99$2.5410+ In-Stock
430025060166HH collar screw M6x16 TX30 | TX30$2.99$2.5410+ In-Stock
