2012 KTM 250 XCF-W Front Wheel OEM Parts Diagram

Submodel 250 XCFW Chassis - 2012

Shop Aftermarket Parts

Front Wheel

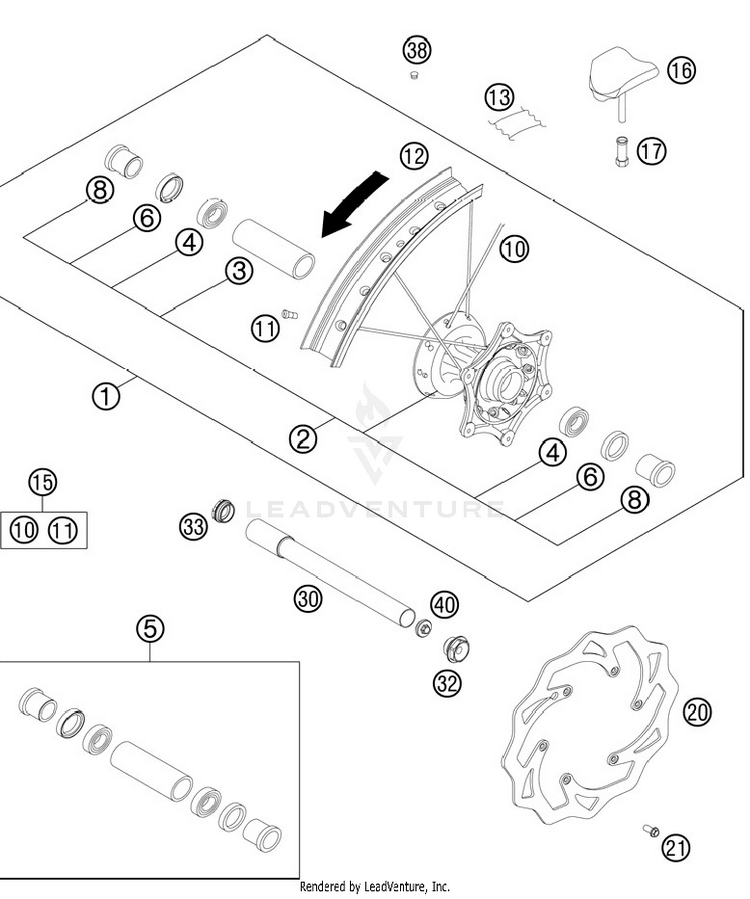

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
151509001044FRONT WHEEL CPL.6X21''EXCEL XC$786.02$668.12Usually ships in 7-10 business days
278009010144FRONT WHEEL HUB CPL.$359.58$305.64Usually ships in 7-10 business days
354809011000BEA.SPACERTUBE 35X2 L=79,4 03 | 03$30.24$25.7010+ In-Stock
40625069068GR.BALL BEAR.6906 DDU2CG23S6NM$40.80$34.6810+ In-Stock
578009015000FRONT WHEEL REP. KIT$125.50$106.6810+ In-Stock
60760354771SHAFT SEAL RING 35X47X7 TC$10.22$8.6910+ In-Stock
878009012000SPACER BUSHING F. FR. WHEEL 08$35.41$30.1010+ In-Stock
1077109171226

(replaces part #
77109071226)

Spoke front$3.99$3.3910+ In-Stock
1177109072000SPOKE NIPPLE M4,5 AL 11 | 11$3.99$3.3910+ In-Stock
1278109070000

(replaces part #
51509070000)

RIM FRONT 1,6X21'' EXCEL AL7$241.88$205.60Usually ships in 7-10 business days
1350309073000RIM BAND 21''$11.87$10.0910+ In-Stock
1500050000984

(replaces part #
00050000916)

Spoke set front 21" | (As required)$172.47$146.60Usually ships in 7-10 business days
1678109090200

(replaces part #
51009100100)

Tyre locker 1,60"$20.67$17.5710+ In-Stock
1777110090050NUT FOR WHEEL HOLDER$6.15$5.2310+ In-Stock
2077309060000BRAKE DISC FRONT 260$176.32$149.8710+ In-Stock
2159009062013SPECIAL SCREW M6X13 WS=8 10.9 | 10.9$2.99$2.5410+ In-Stock
3077309081100

(replaces part #
77309081000)

Wheel spindle, front$97.45$82.8310+ In-Stock
3254809082200

(replaces part #
54809082000)

Axle bolt M24x1.5 SW=27$11.54$9.8110+ In-Stock
3354809081050PLUG BUSHING WS=27 03 | 03$11.54$9.8110+ In-Stock
3855003135000PLUG FOR RIM | (As required)$2.99$2.5410+ In-Stock
4054809081070AUXILIARY SCREW FRONT 06 | 06$6.70$5.7010+ In-Stock
