2012 KTM 500 EXC Valve Drive OEM Parts Diagram

Submodel 500 EXC Engine - 2012

Shop Aftermarket Parts

Valve Drive

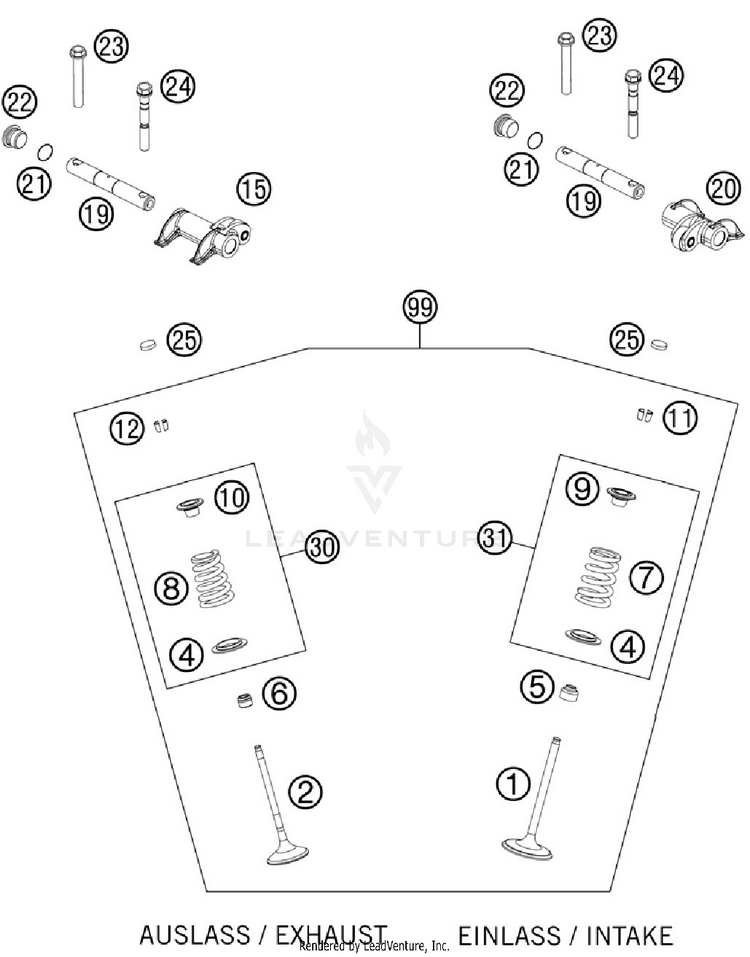

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
178036030000INTAKE VALVE$185.79$157.9210+ In-Stock
278036031000EXHAUST VALVE$76.00$64.6010+ In-Stock
478036136000VALVE SPRING HOLDER EXHAUST$6.15$5.2310+ In-Stock
559036027000VALVE-STEM SEALING RACING$7.03$5.9810+ In-Stock
677036027000VALVE-STEM SEALING 05 | 05$7.58$6.4410+ In-Stock
778036028000VALVE SPRING INTAKE$10.11$8.599 In-Stock
878036029000VALVE SPRING EXHAUST$16.27$13.8310+ In-Stock
978036132200VALVE SPRING RETAINER INTAKE$13.41$11.406 In-Stock
1078036032200VALVE SPRING RETAINER EXHAUST$16.38$13.9210+ In-Stock
1178036033000VALVE COLLET LK 6H$3.99$3.3910+ In-Stock
1277036033000valve collet | 05$6.15$5.2310+ In-Stock
1578036061044ROCKER ARM EXHAUST CPL.$144.64$122.9410+ In-Stock
1978036056200ROCKER ARM SHAFT$31.67$26.9210+ In-Stock
2078036060044ROCKER ARM INTAKE CPL.$144.64$122.9410+ In-Stock
210770110015O-RING 1,5x11 SILICON$6.15$5.2310+ In-Stock
2278036081100

(replaces part #
78036081000)

Screw plug M24x1.5$3.99$3.39
2377036080000SPECIAL SCREW M7X40 WS10$3.99$3.3910+ In-Stock
2478036080000FIT BOLT M7X1X55$4.99$4.2410+ In-Stock
2560036035290SHIM D=10/2,90 03 | 03 (As required)$7.69$6.5410+ In-Stock
2560036035310SHIM D=10/3,10 03 | 03 (As required)$7.69$6.924 In-Stock
2560036035315SHIM D=10/3,15 03 | 03 (As required)$7.69$6.921 In-Stock
2560036035275SHIM D=10/2,75 03 | 03 (As required)$7.69$6.5410+ In-Stock
2560036035230SHIM D=10/2,30 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035295SHIM D=10/2,95 03 | 03 (As required)$7.69$6.548 In-Stock
2560036035210SHIM D=10/2,10 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035250SHIM D=10/2,50 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035270SHIM D=10/2,70 03 | 03 (As required)$7.69$6.545 In-Stock
2560036035255SHIM D=10/2,55 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035235SHIM D=10/2,35 03 | 03 (As required)$7.69$6.544 In-Stock
2560036035215SHIM D=10/2,15 03 | 03 (As required)$7.69$6.921 In-Stock
2560036035320SHIM D=10/3,20 03 | 03 (As required)$7.69$6.924 In-Stock
2560036035300SHIM D=10/3,00 03 | 03 (As required)$7.69$6.922 In-Stock
2560036035305SHIM D=10/3,05 03 | 03 (As required)$7.69$6.922 In-Stock
2560036035240SHIM D=10/2,40 03 | 03 (As required)$7.69$6.5410+ In-Stock
2560036035265SHIM D=10/2,65 03 | 03 (As required)$7.69$6.542 In-Stock
2560036035285SHIM D=10/2,85 03 | 03 (As required)$7.69$6.545 In-Stock
2560036035220SHIM D=10/2,20 03 | 03 (As required)$7.69$6.921 In-Stock
2560036035280SHIM D=10/2,80 03 | 03 (As required)$7.69$6.5410+ In-Stock
2560036035260SHIM D=10/2,60 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035200SHIM D=10/2,00 03 | 03 (As required)$7.69$6.5410+ In-Stock
2560036035245SHIM D=10/2,45 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035225SHIM D=10/2,25 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
2560036035205SHIM D=10/2,05 03 | 03 (As required)$7.69$6.92Usually ships in 7-10 business days
3078036029144VALVE SPR.-KIT EX. 450-503 09 | 09$33.15$28.18Not Shipping
3178036028144VALVE SPR.-KIT INT. 450-530 09$39.70$33.74Usually ships in 7-10 business days
9978036030010VALVE KIT 450/530 EXC/R 08-13 | (As required)$619.07$526.21Usually ships in 7-10 business days
