2016 KTM 65 SX Front Fork Disassembled OEM Parts Diagram

Submodel 65 SX Chassis - 2016

Shop Aftermarket Parts

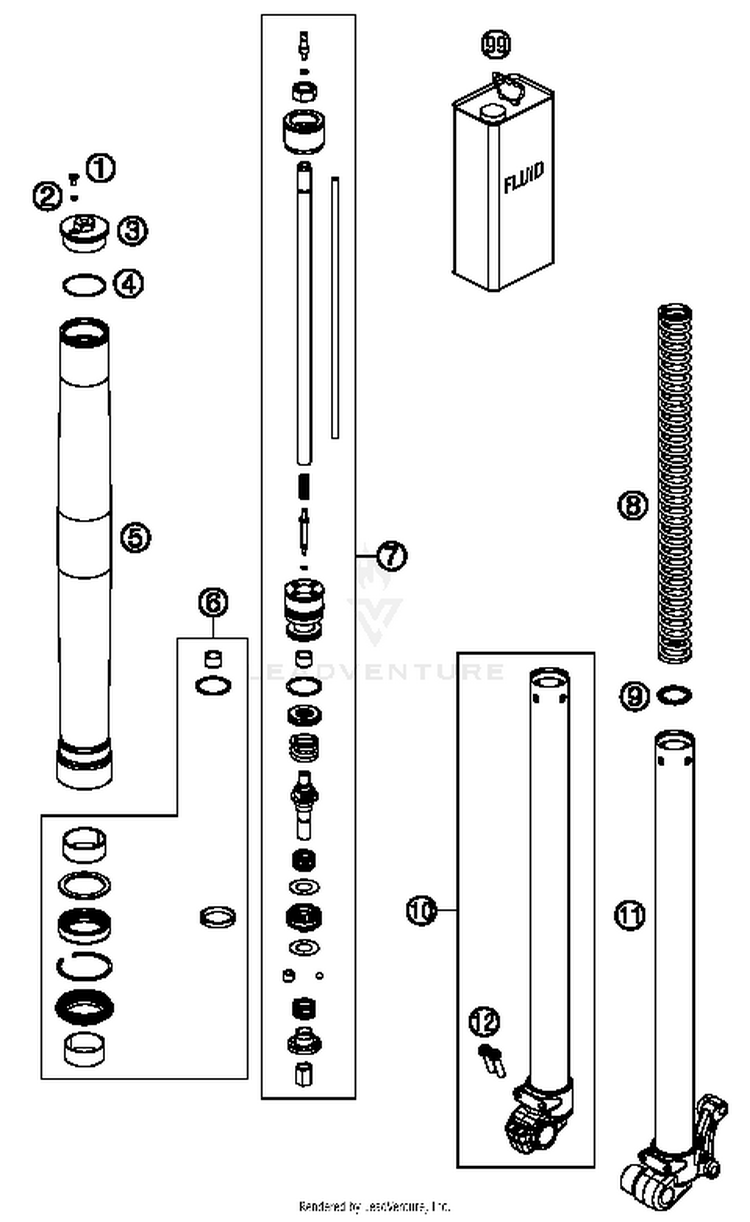

Front Fork Disassembled

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
148600481Cross countersunk head screw M4x8$2.41$2.0510+ In-Stock
248600046O-ring 3x1,5 NBR70$1.99$1.6910+ In-Stock
335480496SSCREW CAP M38X1,5 ADJ. REB$51.19$43.51Usually ships in 7-10 business days
335480496S1SCREW CAP M38X1,5 ADJ. COM$79.19$67.31Usually ships in 7-10 business days
446180581O-ring 35x1,5 NBR70 yellow$2.41$2.0510+ In-Stock
535480472Fork outer tube 36x465 dt44 db48$248.59$211.30Usually ships in 7-10 business days
6R703T

(replaces part #
R703)

REPAIR KIT 50SX 2012 | 2012$103.61$88.0710+ In-Stock
735480477S3PISTON ROD R/S CPL.$203.39$172.88Usually ships in 7-10 business days
735480477SPISTON ROD L/S CPL.$203.39$172.88Usually ships in 7-10 business days
895010044SSPRING 2,8N/MM D3,6 SET$153.99$130.89Usually ships in 7-10 business days
895010056SSPRING 2,6 N/MM SET | As Required$153.99$130.89Usually ships in 7-10 business days
895010057SSPRING 3,0 N/MM SET | As Required$153.99$130.89Usually ships in 7-10 business days
935480497Washer 22x30x2,5 | As Required$1.20$1.0210+ In-Stock
1035480455S4

(replaces part #
35480455S2)

AXLE CLAMP KTM 65SX R/S. CPL.$384.55$326.87Usually ships in 7-10 business days
1135480466S2AXLE CLAMP KTM 65SX L/S CPL.$319.59$271.65Usually ships in 7-10 business days
120025060256HH collar screw M6x25 TX30 | TX30$3.99$3.3910+ In-Stock
9948600765FORK OIL SAE5$0.00$0.00Not Shipping
