2016 KTM 65 SX Monoshock Disassembled OEM Parts Diagram

Submodel 65 SX Chassis - 2016

Shop Aftermarket Parts

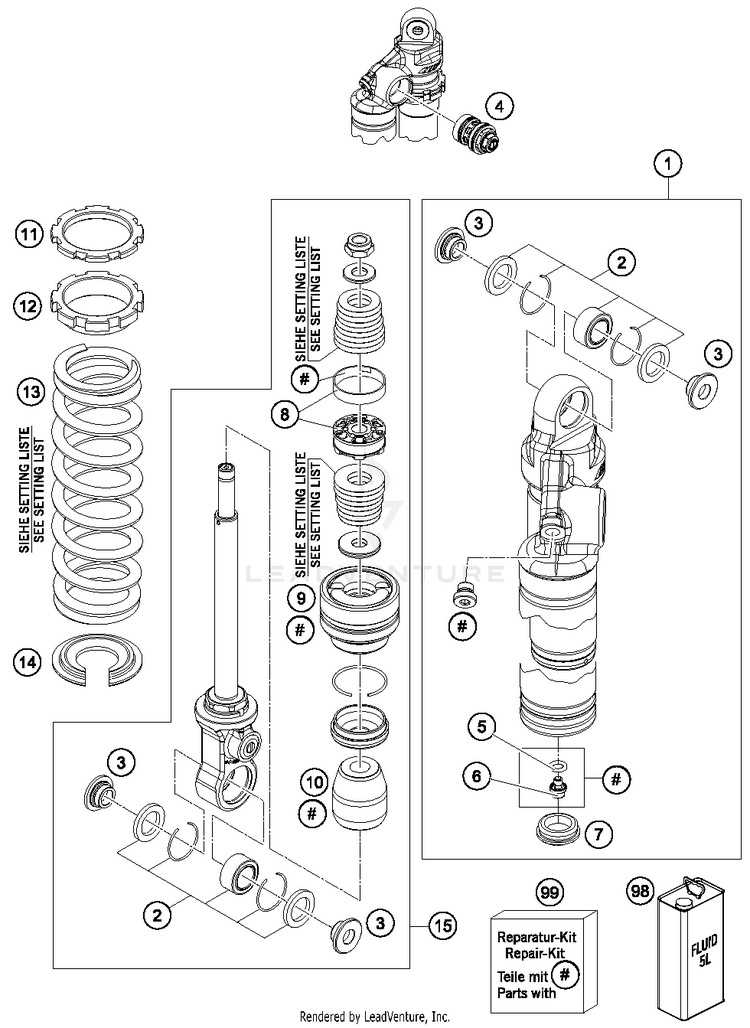

Monoshock Disassembled

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
136120846S1MONOSHOCK TOP PART CPL.$522.38$444.02Usually ships in 7-10 business days
2R12012T

(replaces part #
R15009)

Ball joint bearing kit top 12mm$42.01$35.7110+ In-Stock
346180009Distance bush 10x15/18/24,5x9,5$7.95$6.7610+ In-Stock
450180213S25DCC-COMPR.DAMP.CONTROL CPL. 15$97.22$82.64Usually ships in 7-10 business days
5S208600003000FB

(replaces part #
46810893)

O-ring 5,28x1,78 HNBR70 red$0.76$0.6510+ In-Stock
636120151ST

(replaces part #
36120151)

PLUG SCREW M5X6 CPL.$4.83$4.1110+ In-Stock
746811208Rubber cap do not open 22x5,5 NBR$3.62$3.0810+ In-Stock
814460016Piston 10,05x35,5x13,7 3,5/5,5$68.41$58.15Usually ships in 7-10 business days
936120787SSealholder 36x26,6 cpl.$90.30$76.7610+ In-Stock
1036120799Rubber pad 13,9x38x43 black$15.17$12.8910+ In-Stock
1136120015Lock nut shock M44x1,5$36.18$30.751 In-Stock
1236120418Adjustment nut shock M44x1,5$53.78$45.71Usually ships in 7-10 business days
1393010207SSHOCK SPRING 35N/mm - 210mm | As Required$166.39$141.43Usually ships in 7-10 business days
1393010209SSHOCK SPRING 45N/mm - 210mm | As Required$158.46$134.69Usually ships in 7-10 business days
1393010208SSHOCK SPRING 40N/mm - 210mm | As Required$158.46$134.69Usually ships in 7-10 business days
1436120386Spring retainer 27x57x2$31.78$27.016 In-Stock
1536120781S12MONOSHOCK LOWER PART CPL.$396.76$337.25Usually ships in 7-10 business days
9850180751S1SHOCK ABSORBER FLUID 5 LT$175.99$149.596 In-Stock
99R308T

(replaces part #
R12023)

REPAIR-KIT$76.55$65.0710+ In-Stock
