2017 KTM 150 SX Clutch Cover OEM Parts Diagram

Submodel 150 SX ENGINE - 2017

Shop Aftermarket Parts

Clutch Cover

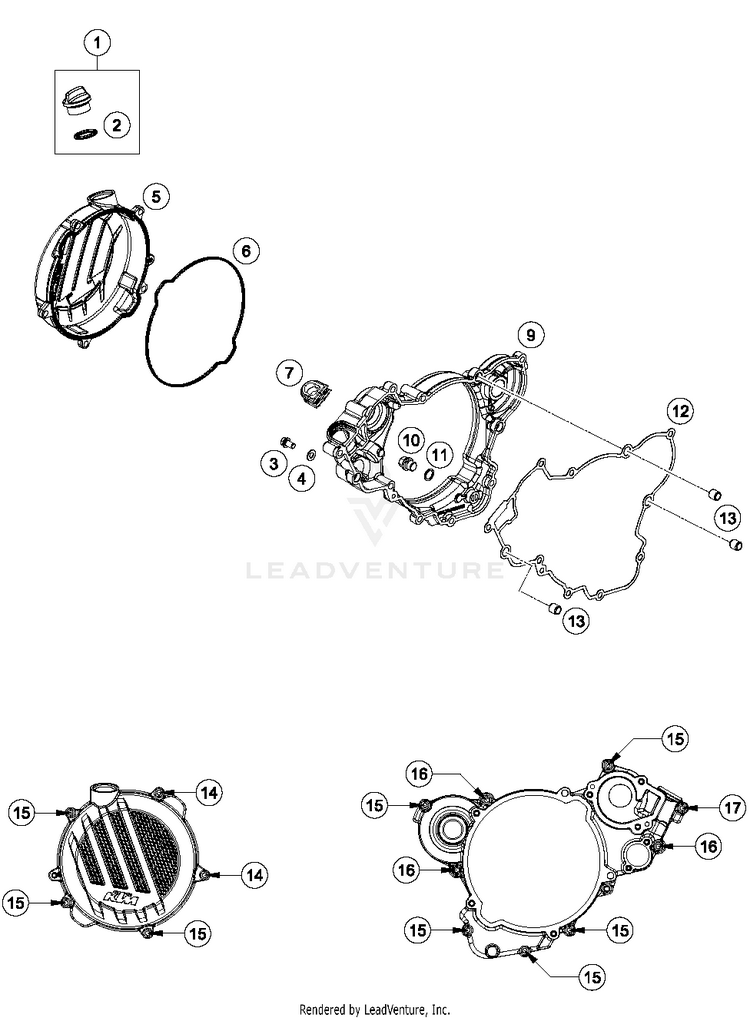

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
179430020033OIL FILLER CAP M24x3 WITH O-R$9.45$8.0310+ In-Stock
20770191015O-RING 19,00X3,00 NBR$2.99$2.5410+ In-Stock
30025060106HH collar screw M6x10 TX30 | TX30$3.99$3.3910+ In-Stock
40603061001CU-SEAL RING DIN7603-6X10X1$2.99$2.5410+ In-Stock
55043002600015OUTER CLUTCH COVER$79.41$67.502 In-Stock
650430027000GASKET OUTER CLUTCH COVER$12.97$11.0210+ In-Stock
750437091100

(replaces part #
50437091000)

Sealing element$23.20$19.7210+ In-Stock
951730001144

(replaces part #
50430001044)

inner clutch cover cpl.$161.25$137.0610+ In-Stock
100910100003PLUG DIN0910-M 10X1$4.99$4.2410+ In-Stock
110603100141sealing ring DIN 7603 10x14x1$2.99$2.5410+ In-Stock
1250430025000GASKET INNER CLUTCH COVER$21.77$18.5010+ In-Stock
1349030090100

(replaces part #
49030090000)

DOWEL 9,8 X7X10$2.99$2.8310+ In-Stock
140025060506HH collar screw M6x50 TX30 | TX30$3.99$3.3910+ In-Stock
150025060206HH collar screw M6x20 TX30 | TX30$3.99$3.3910+ In-Stock
160025060256HH collar screw M6x25 TX30 | TX30$3.99$3.3910+ In-Stock
170025060306HH collar screw M6x30 TX30 | TX30$3.99$3.3910+ In-Stock
