2018 KTM RC 390 Transmission Ii - Countershaft OEM Parts Diagram

Submodel RC 390 ENGINE - 2018

Shop Aftermarket Parts

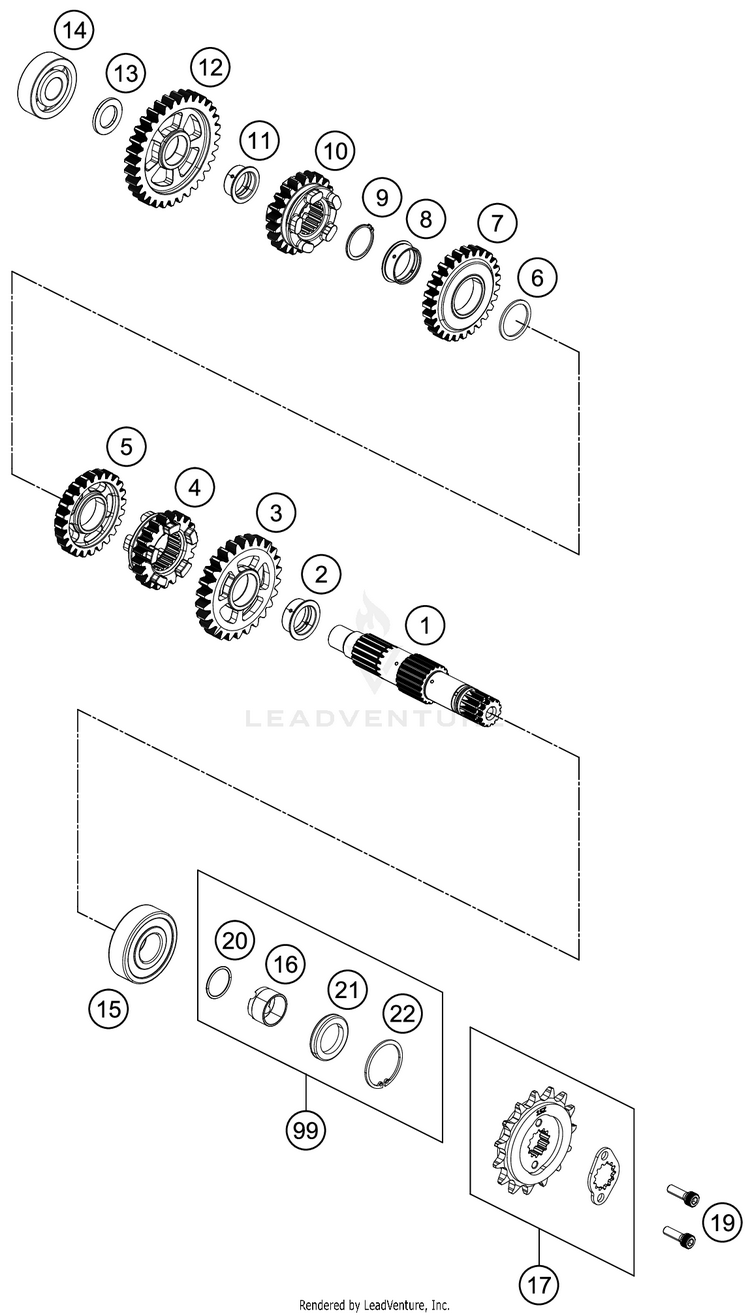

TRANSMISSION II - COUNTERSHAFT

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
190233010010COUNTERSHAFT CPL.$226.26$192.32Usually ships in 7-10 business days
290233012001COLLAR BUSH$6.46$5.81Usually ships in 7-10 business days
390233012000GEAR 2ND DRIVEN$38.39$32.68Usually ships in 7-10 business days
490233016000GEAR 6TH DRIVEN$42.23$35.96Usually ships in 7-10 business days
590233014000GEAR 4TH DRIVEN$30.57$26.03Usually ships in 7-10 business days
690233037000THRUST WASHER$1.99$1.79Usually ships in 7-10 business days
790233013000GEAR 3RD DRIVEN$35.85$30.52Usually ships in 7-10 business days
890233013001COLLAR BUSH$6.81$6.13Usually ships in 7-10 business days
9J472023120CIRCLIP 23,5X1,2$1.99$1.79Usually ships in 7-10 business days
1090233015000GEAR 5TH DRIVEN$40.91$34.83Usually ships in 7-10 business days
1190233011001COLLAR BUSH$6.46$5.81Usually ships in 7-10 business days
1290233011000GEAR 1ST DRIVEN$46.63$39.71Usually ships in 7-10 business days
1390233038000THRUST WASHER$1.99$1.79Usually ships in 7-10 business days
1490233010001DEEP GROOVE BALL BEARING$17.26$14.67Usually ships in 7-10 business days
15J625063320BALL BEARING 22X56X16-C3L-$38.45$32.68Usually ships in 7-10 business days
1690233030000BUSHING SPROCKET$7.96$7.16Usually ships in 7-10 business days
1790833029044SPROCKET 15T W. LOCKING PLATE$22.51$19.136 In-Stock
1990110057000BOLT M6X10$1.99$1.79Usually ships in 7-10 business days
20J770019515O-RING 19,5X1,5$2.99$2.542 In-Stock
2190230077000OIL SEAL OUTPUT SHAFT$4.99$4.49Usually ships in 7-10 business days
22J472037150CIRCLIP 37X1,5$1.99$1.793 In-Stock
9990233030044SEALING KIT COUNTERSHAFT | ON DEMAND$12.53$10.65Usually ships in 7-10 business days
