1968 Yamaha DT1/1B/1C Electrical OEM Parts Diagram

Submodel DT1 - 1968

Shop Aftermarket Parts

ELECTRICAL

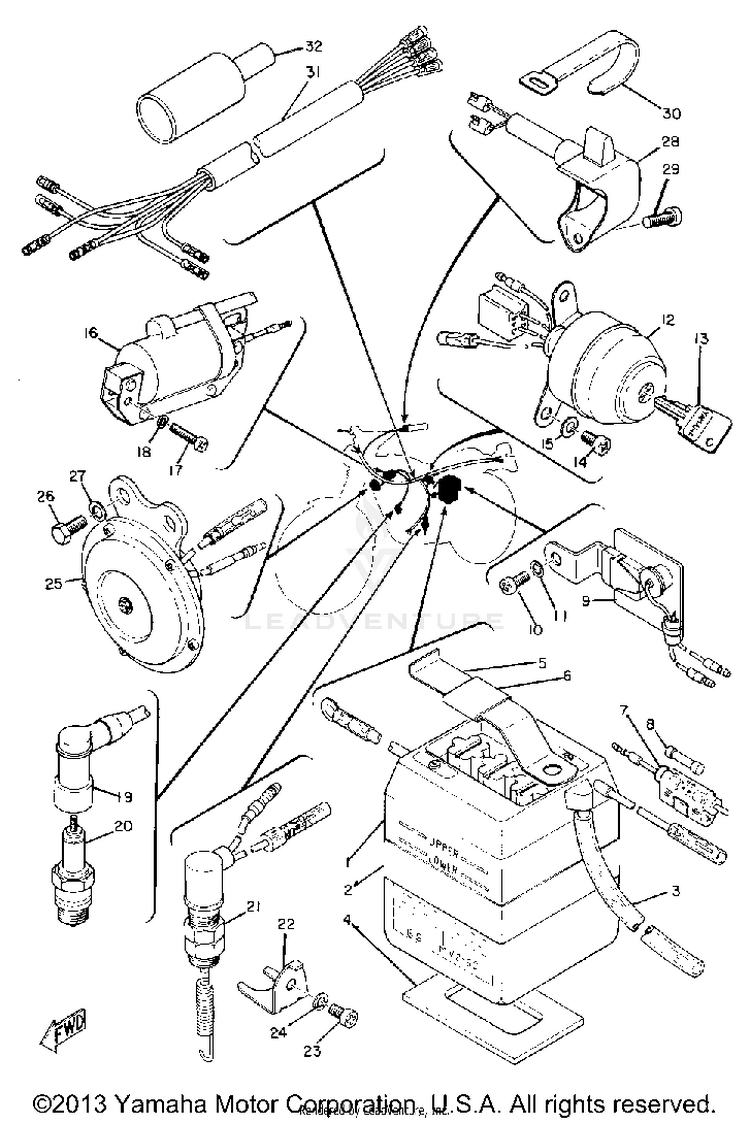

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-98580-05020-00SCREW, PAN HEAD | ISO$1.55$1.356 In-Stock
-6N2-2A300-00-00

(replaces part #
BTG-6N22A-30-00)

6N2-2A-3 GS BATTERY$53.99$48.33Not Shipping
-104-82111-10-00CAP, BATTERY$0.90$0.81Usually ships in 7-10 business days
-97885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD | ISO$3.15$2.715 In-Stock
197885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD | ISO$4.70$4.049 In-Stock
2214-82124-00-00BAND, BATTERY$9.49$8.54Not Shipping
32RH-21826-00-00

(replaces part #
90445-08171-00)

PIPE, BREATHER$11.99$9.83Not Shipping
4214-82122-00-00SEAT, BATTERY$3.57$3.21Not Shipping
5214-82131-00-00BAND, BATTERY$5.04$4.54Not Shipping
6214-82121-00-00PAD, BATTERY$1.78$1.60Not Shipping
755K-82150-02-00

(replaces part #
55K-82150-01-00)

FUSE HOLDER ASSY$15.49$12.083 In-Stock
81A0-82151-00-00

(replaces part #
116-82151-00-00)

FUSE (12V-10A)$17.99$14.0310+ In-Stock
9315-81970-61-00RECTIFIER ASSY$37.99$31.15Not Shipping
1092503-05012-00SCREW, PAN HEAD$0.90$0.81Not Shipping
1192990-05100-00WASHER, SPRING-$0.8310+ In-Stock
12214-82508-20-00MAIN SWITCH ASSEMBLY$37.99$31.15Not Shipping
13UNA-VAILA-BL-EIPULLY, ALTERNATOR 2 GROOVE$0.00$0.00Not Shipping
1492503-05008-00SCREW$2.55$2.30Usually ships in 7-10 business days
1592990-05100-00WASHER, SPRING-$0.8310+ In-Stock
16214-82310-09-00IGNITION COIL ASSEMBLY$132.99$103.73Not Shipping
1798507-05018-00

(replaces part #
98501-05018-00)

SCREW, PAN HEAD$3.55$3.0510+ In-Stock
1892990-05100-00WASHER, SPRING-$0.8310+ In-Stock
1956J-82370-00-00PLUG CAP ASSY$70.99$55.372 In-Stock
20B7E-S0000-00-00

(replaces part #
NGK-B7ES0-00-00)

B7ES NGK SPLUG 4PK$3.05$2.62Not Shipping
21214-82530-00-00STOP SWITCH ASSEMBLY$78.99$61.61Usually ships in 7-10 business days
22214-82537-00-00ATTACH, STOP SWITCH$3.36$3.02Not Shipping
2392503-05008-00SCREW$2.55$2.30Usually ships in 7-10 business days
2492990-05100-00WASHER, SPRING-$0.8310+ In-Stock
25266-83371-12-00HORN$47.99$39.35Not Shipping
2697013-06012-00BOLT$6.49$5.0610+ In-Stock
2792995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
28214-83975-09-00SWITCH, HANDLE 2$68.99$53.81Not Shipping
2997885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
30437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
31233-82590-21-00WIRE HARNESS ASSEMBLY$49.99$40.99Not Shipping
32214-82599-00-00COVER, CONNECTER$3.57$3.21Not Shipping
