1976 Yamaha DT100 Electrical OEM Parts Diagram

Submodel DT100C - 1976

Shop Aftermarket Parts

ELECTRICAL

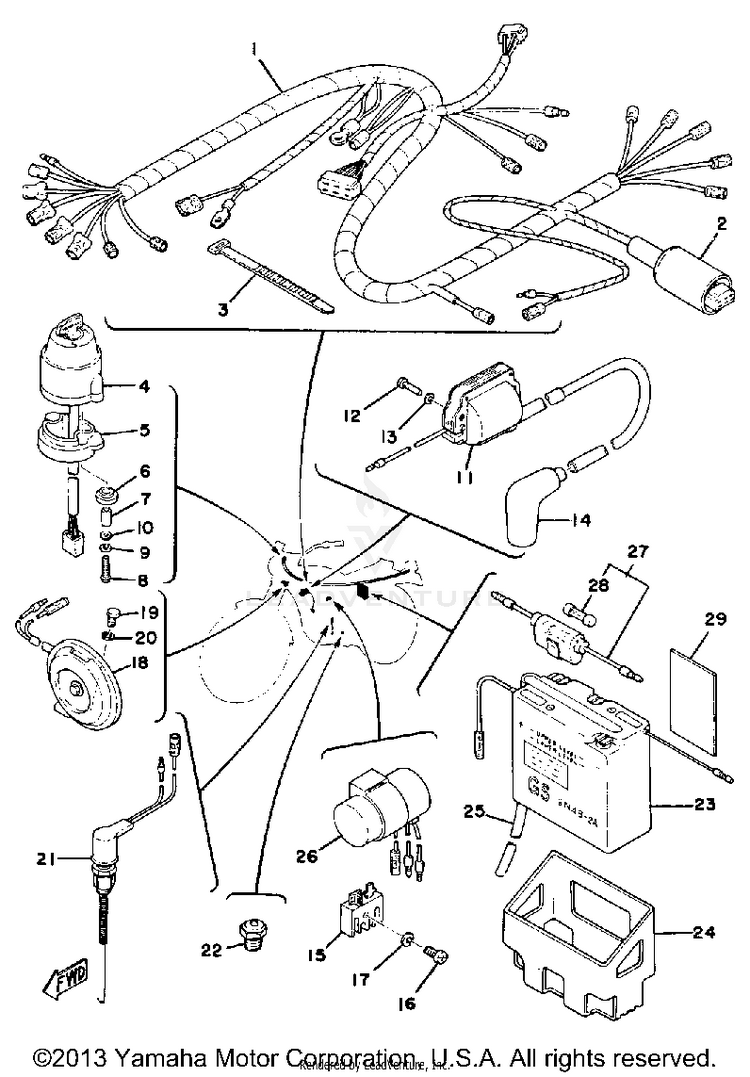

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1558-82590-20-00WIRE HARNESS ASSEMBLY$36.48$29.91Usually ships in 7-10 business days
2307-82599-01-00COVER, CONNECTER | M5-076$1.59$1.43Not Shipping
3437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
4443-82508-21-00MAIN SWITCH ASSEMBLY$220.99$172.37Not Shipping
5437-82555-00-00DAMPER, MAIN SWCH 1SWITCH 1$6.66$5.99Usually ships in 7-10 business days
61M1-82556-00-00DAMPER, STOPPER$6.99$6.29Not Shipping
7437-82516-00-00COLLAR, MAIN SWITCH$8.99$8.09Not Shipping
898580-05525-00

(replaces part #
98503-05025-00)

SCREW, PAN HEAD$2.00$1.80Usually ships in 7-10 business days
992990-05100-00WASHER, SPRING-$0.8310+ In-Stock
1092990-05200-00WASHER, PLAIN$5.49$4.2810+ In-Stock
111Y8-82310-40-00IGNITION COIL ASSEMBLY$121.99$95.15Not Shipping
1298580-06020-00SCREW, PAN HEAD | M5-076$9.49$7.405 In-Stock
1392995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1456J-82370-00-00PLUG CAP ASSY$70.99$55.372 In-Stock
15353-81970-M2-00

(replaces part #
353-81970-63-00)

RECTIFIER ASSY$21.99$17.152 In-Stock
1698507-05018-00

(replaces part #
98501-05018-00)

SCREW, PAN HEAD$3.55$3.0510+ In-Stock
1792990-05100-00WASHER, SPRING-$0.8310+ In-Stock
18437-83371-13-00HORN$67.99$53.03Usually ships in 7-10 business days
1997013-06012-00BOLT$6.49$5.0610+ In-Stock
2092995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
21437-82530-02-00STOP SWITCH ASSEMBLY$45.99$37.71Not Shipping
22136-82540-03-00

(replaces part #
136-82540-00-00)

REVERSE SWITCH ASSEMBLY$34.99$27.292 In-Stock
236N4-B2A3Y-00-00

(replaces part #
BTY-6N4B2-A3-00)

6N4B2A3 YUASA BATTE$57.99$45.23Not Shipping
24558-82122-00-00SEAT, BATTERY$2.37$2.13Not Shipping
2590445-08286-00HOSE$3.57$3.21Usually ships in 7-10 business days
26438-83350-62-00FLASHER RELAY ASSEMBLY$158.99$124.01Not Shipping
2755K-82150-02-00

(replaces part #
55K-82150-01-00)

FUSE HOLDER ASSY$15.49$12.083 In-Stock
281A0-82151-00-00

(replaces part #
116-82151-00-00)

FUSE (12V-10A)$17.99$14.0310+ In-Stock
2940A-82141-G0-00

(replaces part #
118-82141-09-00)

LABEL, BATTERY$0.85$0.76Not Shipping
