1978 Yamaha IT175 Rear Arm - Chain Case OEM Parts Diagram

Submodel IT175E - 1978

Shop Aftermarket Parts

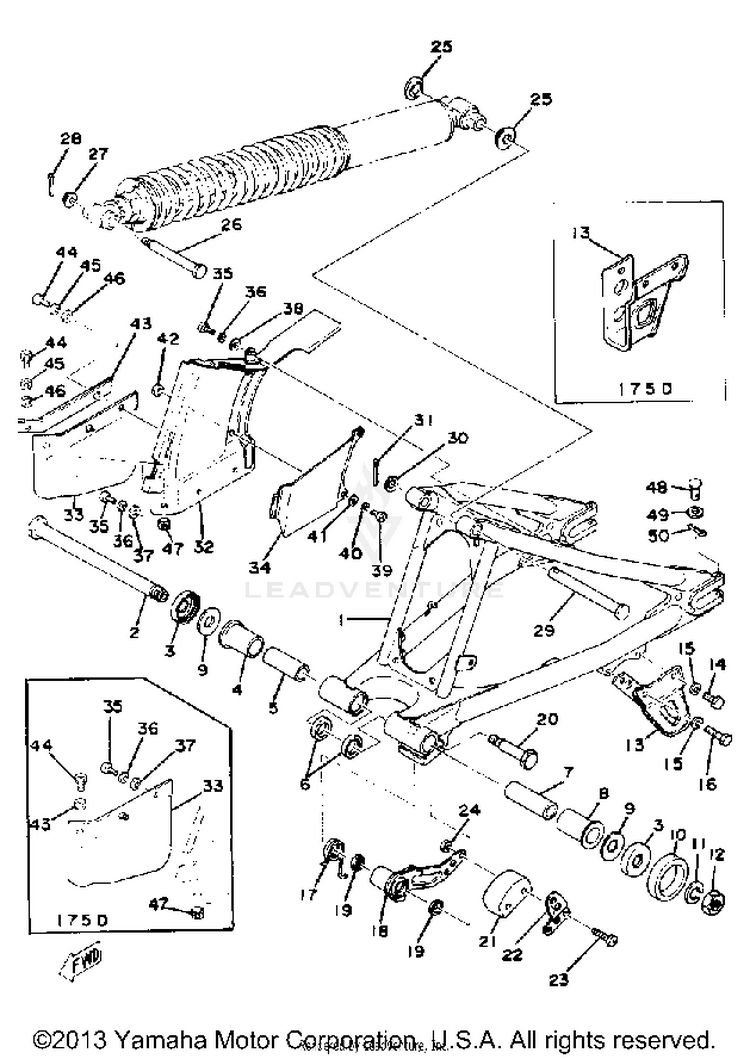

REAR ARM - CHAIN CASE

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-1W1-22178-00-00TENSIONER$7.32$6.59Not Shipping
-1W2-22347-00-00PLATE, CHN CS RUBR$2.58$2.32Usually ships in 7-10 business days
-97885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
11W2-22110-01-33REAR ARM | YAMAHA BLK$127.99$99.83Usually ships in 7-10 business days
21W1-22141-00-00SHAFT, PIVOT$38.99$31.97Not Shipping
3322-22128-01-00COVER, THRUST 1$38.99$30.419 In-Stock
490386-22102-00BUSH, SPEC'L NYLON$44.99$36.89Usually ships in 7-10 business days
590380-16054-00BUSH, SOLID$25.99$21.31Not Shipping
693109-22019-00OIL SEAL$17.49$13.643 In-Stock
790380-16055-00BUSH, SOLID$28.99$23.77Not Shipping
83Y1-22184-01-00BUSH$42.99$33.535 In-Stock
9240-22127-00-00SHIM (0.3T)$7.49$5.8410+ In-Stock
101W1-22151-00-00SEAL, GUARD$11.49$9.42Not Shipping
1192907-16100-00

(replaces part #
92901-16100-00)

WASHER$16.49$13.52Usually ships in 7-10 business days
1290170-16111-00NUT$9.99$8.99Not Shipping
131K7-22153-01-00UNAVAILABLE IN PRICE BOOK | YAMAHA BLK$0.00$0.00Not Shipping
1497017-06020-00

(replaces part #
97001-06018-00)

BOLT$4.06$3.4910+ In-Stock
1592995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1697E95-06555-00

(replaces part #
97313-06055-00)

BOLT, HEXAGON W/W$2.00$1.80Usually ships in 7-10 business days
1790508-35350-00SPRING, TORSION$16.49$13.52Usually ships in 7-10 business days
181W1-22179-01-00ARM, TENSIONER$18.22$14.94Not Shipping
1993109-14021-00

(replaces part #
93104-14044-00)

OIL SEAL$14.49$11.3010+ In-Stock
2090109-10483-00BOLT (90109-10533-00)$10.49$8.182 In-Stock
21ACC-11130-00-25TENSIONER (2N0-22178-00-00)$9.45$7.37Not Shipping
221W1-22187-00-00GUIDE, CHAIN$9.99$8.99Usually ships in 7-10 business days
2398580-05035-00SCREW, PAN HEAD$9.49$8.54Usually ships in 7-10 business days
2495317-05700-00

(replaces part #
95311-05700-00)

NUT$9.49$7.402 In-Stock
251W1-22128-00-00COVER, THRUST 1$20.99$16.3710+ In-Stock
2690109-08480-00BOLT$9.55$8.60Not Shipping
2790179-08243-00NUT, SPEC''L SHAPE$4.70$4.23Not Shipping
2891490-20025-00

(replaces part #
91490-20020-00)

PIN, COTTER$1.99$1.7110+ In-Stock
2990240-12059-00

(replaces part #
90240-12060-00)

PIN, CLEVIS$9.99$8.99Not Shipping
3092990-12600-00WASHER, PLATE$9.49$7.403 In-Stock
3191490-30030-00

(replaces part #
91401-30030-00)

PIN, COTTER$8.49$6.6210+ In-Stock
321W2-22311-00-33CASE, CHAIN | YAMAHA BLK$33.74$27.67Usually ships in 7-10 business days
331W2-22313-00-00RUBBER, CHAIN CASE$6.26$5.63Not Shipping
341W2-22318-00-00GUARD, CHAIN$5.86$5.27Not Shipping
3597885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
3692990-05100-00WASHER, SPRING-$0.8310+ In-Stock
3790201-061A5-00

(replaces part #
90201-05036-00)

WASHER, PLATE$8.49$6.6210+ In-Stock
3890201-05029-00WASHER, PLATE$9.49$7.4010+ In-Stock
3997885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
4092990-05100-00WASHER, SPRING-$0.8310+ In-Stock
4192990-05200-00WASHER, PLAIN$5.49$4.2810+ In-Stock
4295617-05100-00

(replaces part #
95601-05100-00)

NUT, U$10.49$8.1810+ In-Stock
4390201-05029-00WASHER, PLATE$9.49$7.4010+ In-Stock
4498580-05012-00SCREW, PAN HEAD$7.99$6.2310+ In-Stock
4592990-05100-00WASHER, SPRING-$0.8310+ In-Stock
4692990-05600-00

(replaces part #
92901-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
4795617-05100-00

(replaces part #
95601-05100-00)

NUT, U$10.49$8.1810+ In-Stock
4891701-06042-00PIN, CLEVIS$8.49$7.64Usually ships in 7-10 business days
4992990-06600-00

(replaces part #
92901-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
5091490-20025-00

(replaces part #
91490-20020-00)

PIN, COTTER$1.99$1.7110+ In-Stock
