1990 Yamaha V-Max Cylinder Head OEM Parts Diagram

Submodel V-MAX 1200 - VMX12AC - 1990

Shop Aftermarket Parts

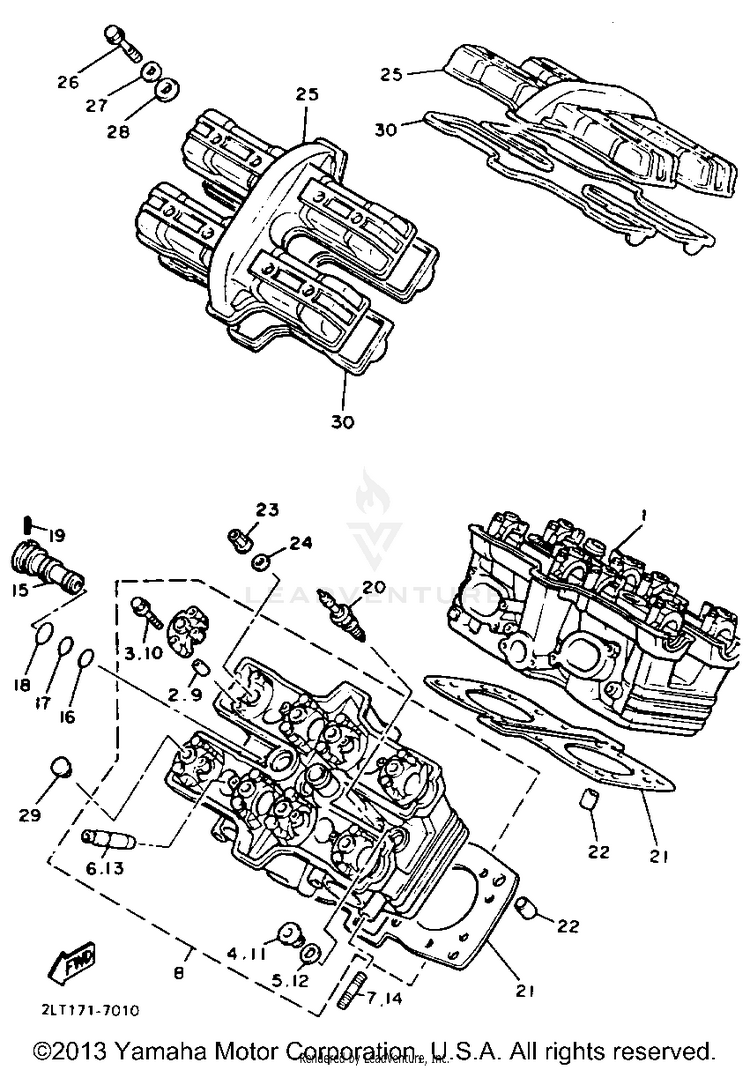

CYLINDER HEAD

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-1LN-12116-00-00SEAT, VALVE SPRING$8.99$8.09Usually ships in 7-10 business days
11FK-11101-01-00

(replaces part #
1FK-11101-00-00)

CYLINDER HEAD ASSY$1,663.99$1,455.74Usually ships in 7-10 business days
291808-16023-00

(replaces part #
99510-08016-00)

PIN, DOWEL$7.99$6.2310+ In-Stock
390105-06153-00BOLT, FLANGE$4.45$4.00Usually ships in 7-10 business days
490340-20090-00PLUG, STRAIGHT SCREW$9.49$8.54Usually ships in 7-10 business days
590201-195F4-00WASHER, PLATE$3.95$3.56Usually ships in 7-10 business days
699999-02242-00GUIDE KIT, INTAKE$99.99$77.99Usually ships in 7-10 business days
795917-08625-00

(replaces part #
95911-08625-00)

BOLT, STUD$1.25$1.12Usually ships in 7-10 business days
81FK-W1112-01-00

(replaces part #
1FK-W1112-00-00)

CYLINDER HEAD ASSY 2$1,678.99$1,468.84Usually ships in 7-10 business days
991808-16023-00

(replaces part #
99510-08016-00)

PIN, DOWEL$7.99$6.2310+ In-Stock
1090105-06153-00BOLT, FLANGE$4.45$4.00Usually ships in 7-10 business days
1190340-20090-00PLUG, STRAIGHT SCREW$9.49$8.54Usually ships in 7-10 business days
1290201-195F4-00WASHER, PLATE$3.95$3.56Usually ships in 7-10 business days
1399999-02242-00GUIDE KIT, INTAKE$99.99$77.99Usually ships in 7-10 business days
1495917-08640-00

(replaces part #
95912-08640-00)

BOLT, STUD$9.49$7.406 In-Stock
1526H-12469-01-00JOINT 1$47.99$39.35Usually ships in 7-10 business days
1693210-16629-00O-RING$8.49$6.6210+ In-Stock
1793210-18322-00O-RING$5.99$4.676 In-Stock
1893210-21631-00O-RING$8.49$6.622 In-Stock
1991690-30025-00

(replaces part #
90254-03008-00)

PIN, SPRING$6.99$6.29Usually ships in 7-10 business days
20DPR-8EA90-00-00

(replaces part #
NGK-DPR8E-A9-00)

DPR8EA-9 NGK 10PK$4.40$4.1810+ In-Stock
2126H-11181-02-00

(replaces part #
26H-11181-00-00)

GASKET, CYLINDER HEA$44.99$36.89Usually ships in 7-10 business days
2299510-14016-00PIN, DOWEL$2.50$2.25Usually ships in 7-10 business days
2390179-10414-00NUT$12.49$10.24Usually ships in 7-10 business days
2490201-102G9-00WASHER, PLATE$10.49$8.1810+ In-Stock
252HY-11191-00-00COVER, CYLINDER HEAD 1$336.99$262.85Usually ships in 7-10 business days
2690119-06218-00

(replaces part #
90119-06112-00)

BOLT, WITH WASHER$6.49$5.84Usually ships in 7-10 business days
2790209-11262-00WASHER$10.49$8.60Usually ships in 7-10 business days
282GH-1111G-00-00RUBBER, MOUNT 1$9.49$7.405 In-Stock
2990338-10150-00PLUG$8.99$7.017 In-Stock
3026H-11193-01-00

(replaces part #
26H-11193-00-00)

GASKET, HEAD COVER 1$50.99$39.771 In-Stock
