1993 Yamaha YZ250 Crankshaft - Piston OEM Parts Diagram

Submodel YZ250E1 - 1993

Shop Aftermarket Parts

CRANKSHAFT - PISTON

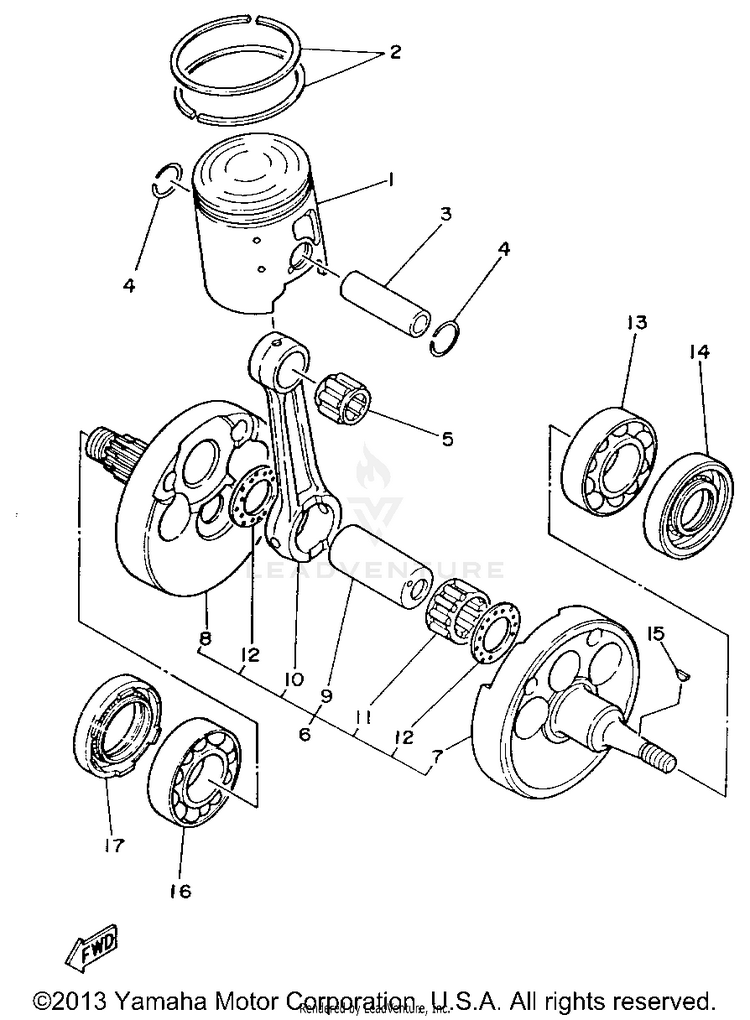

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-90209-25085-00WASHER, (90209-25220)$13.49$10.524 In-Stock
-93310-418E9-00BEARING, CYLINDRICAL$52.99$41.336 In-Stock
-93310-425P2-00

(replaces part #
93310-425T1-00)

BEARING, CYLINDRICAL$82.99$64.733 In-Stock
-93103-40091-00OIL SEAL$35.99$28.0710+ In-Stock
-4JX-11603-00-00

(replaces part #
4DA-11601-01-00)

PISTON RING SET (STD)$90.99$70.97Usually ships in 7-10 business days
-2VM-11633-01-00PIN, PISTON$41.99$32.751 In-Stock
-5X5-11651-03-00

(replaces part #
5X5-11651-02-00)

ROD, CONNECTING$137.99$107.63Usually ships in 7-10 business days
-4SR-11681-00-00

(replaces part #
3JE-11681-01-00)

PIN, CRANK 1$118.99$92.81Not Shipping
-4EW-11631-01-B0

(replaces part #
4EW-11631-00-B0)

PISTON (STD) | UR ORANGE$120.99$94.37Not Shipping
-4EW-11631-01-C0

(replaces part #
4EW-11631-00-C0)

PISTON (STD) | UR GREEN$120.99$94.37Not Shipping
-4EW-11631-01-D0

(replaces part #
4EW-11631-00-D0)

PISTON (STD) | UR PURPLE$120.99$94.37Not Shipping
-3XK-11422-01-00CRANK 2$198.99$155.21Usually ships in 7-10 business days
-3SP-11650-02-00CONNECTING ROD ASSEMBLY (3SP-11$245.99$191.87Usually ships in 7-10 business days
-4EW-11630-00-00PISTON ASSEMBLY (STD)$239.99$187.19Not Shipping
14EW-11631-01-A0

(replaces part #
4EW-11631-00-A0)

PISTON (STD) | UR RED$120.99$94.37Not Shipping
24JX-11603-00-00

(replaces part #
4DA-11601-01-00)

PISTON RING SET (STD)$90.99$70.97Usually ships in 7-10 business days
32VM-11633-01-00PIN, PISTON$41.99$32.751 In-Stock
493450-19052-00CIRCLIP, INNER$7.99$6.2310+ In-Stock
593310-418E9-00BEARING, CYLINDRICAL$52.99$41.336 In-Stock
63XK-11400-01-00CRANKSHAFT ASSEMBLY (3XK-11400-$409.99$319.79Not Shipping
73XK-11412-01-00CRANK 1$336.99$262.85Usually ships in 7-10 business days
83XK-11422-01-00CRANK 2$198.99$155.21Usually ships in 7-10 business days
94SR-11681-00-00

(replaces part #
3JE-11681-01-00)

PIN, CRANK 1$118.99$92.81Not Shipping
105X5-11651-03-00

(replaces part #
5X5-11651-02-00)

ROD, CONNECTING$137.99$107.63Usually ships in 7-10 business days
1193310-425P2-00

(replaces part #
93310-425T1-00)

BEARING, CYLINDRICAL$82.99$64.733 In-Stock
1290209-25085-00WASHER, (90209-25220)$13.49$10.524 In-Stock
1393306-37804-00

(replaces part #
93306-37802-00)

BEARING$83.99$65.6310+ In-Stock
1493102-22363-00OIL SEAL$12.49$9.7410+ In-Stock
1590280-03017-00KEY, WOODRUFF$8.49$6.8310+ In-Stock
1693306-37804-00

(replaces part #
93306-37802-00)

BEARING$83.99$65.6310+ In-Stock
1793450-19052-00CIRCLIP, INNER$7.99$6.2310+ In-Stock
