1994 Yamaha BADGER 80 Electrical 1 OEM Parts Diagram

Submodel BADGER - YFM80F - 1994

Shop Aftermarket Parts

ELECTRICAL 1

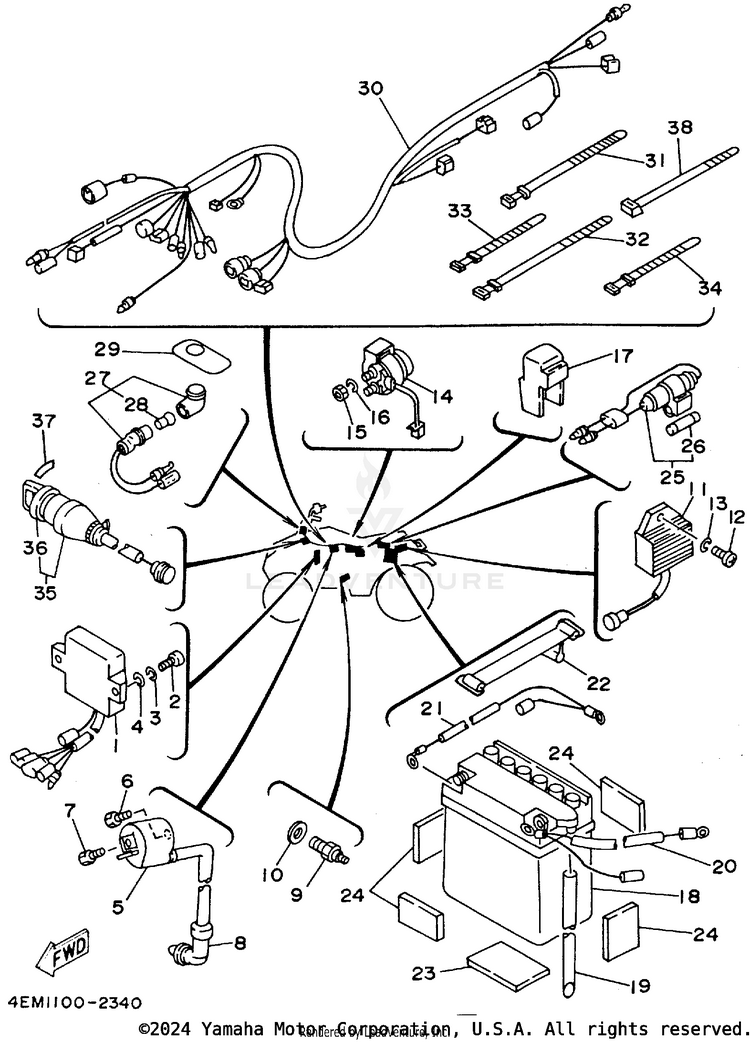

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14EM-85540-00-00C.D.I. UNIT ASSEMBLY$282.53$220.37Usually ships in 7-10 business days
298580-06020-00SCREW, PAN HEAD$9.49$7.405 In-Stock
392995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
492990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
53KJ-82310-14-00

(replaces part #
2UV-82310-M0-00)

IGNITION COIL ASSY$41.99$41.7510+ In-Stock
697D95-06016-00

(replaces part #
97095-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
790153-06034-00SCREW, HEXAGON$8.49$7.64Usually ships in 7-10 business days
84BP-82370-01-00

(replaces part #
55X-82370-00-00)

PLUG CAP ASSY$38.99$30.418 In-Stock
93GB-82540-01-00

(replaces part #
3GB-82540-00-00)

NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
1090430-10171-00BOLT, UNION$3.45$2.9710+ In-Stock
113GB-81960-00-00RECTIFIER & REGULATOR ASSEMBLY$214.99$167.69Usually ships in 7-10 business days
1298580-06016-00

(replaces part #
98502-06016-00)

SCREW, PAN HEAD$3.45$2.972 In-Stock
1392995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
144KD-81940-00-00STARTER RELAY ASSY (MS65D-611)$125.99$98.275 In-Stock
AFTERMARKET ALTERNATIVE
$18.99$12.4910+ In-Stock
1595380-06700-00NUT$9.49$7.404 In-Stock
1692995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1712R-81950-02-00

(replaces part #
1RL-81950-92-00)

RELAY ASSY$76.99$60.059 In-Stock
1812N-73B00-00-00

(replaces part #
BTG-12N7D-3B-00)

BAT 12N7-3B YU$46.99$39.877 In-Stock
1990445-084J0-00

(replaces part #
90445-085E0-00)

PIPE$20.99$16.3710+ In-Stock
2055X-82115-01-00

(replaces part #
55X-82115-00-00)

WIRE, PLUS LEAD$26.99$22.13Usually ships in 7-10 business days
213GB-82116-00-00WIRE, MINUS LEAD$30.99$26.37Usually ships in 7-10 business days
224J2-82131-01-00BAND, BATTERY$32.99$25.733 In-Stock
2355X-82122-00-00SEAT, BATTERY$7.99$7.19Usually ships in 7-10 business days
241UY-21638-00-00DAMPER 1$8.49$6.626 In-Stock
253GB-82150-00-00FUSE HOLDER ASSY$53.99$42.11Usually ships in 7-10 business days
265G2-82151-00-00

(replaces part #
3GB-82151-00-00)

FUSE$3.55$3.0510+ In-Stock
2724W-83530-10-00

(replaces part #
24W-83530-00-00)

PILOT LIGHT ASSY$37.99$29.633 In-Stock
28123-83516-21-XX

(replaces part #
123-83516-21-00)

BULB (12V-3.4W)$4.75$4.08Not Shipping
294EM-83585-10-00LABEL$10.49$8.60Usually ships in 7-10 business days
304EM-82590-00-00WIRE HARNESS ASSEMBLY$162.99$127.13Usually ships in 7-10 business days
31437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
3225G-83936-01-00BAND, SWITCH CORD$5.49$4.283 In-Stock
33437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
34437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
352FJ-82510-09-00

(replaces part #
2FJ-82510-02-00)

MAIN SWITCH ASSY$111.99$87.351 In-Stock
AFTERMARKET ALTERNATIVE
$14.99$9.9910+ In-Stock
363HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
3729U-83585-10-00LABEL$4.25$3.82Not Shipping
381UY-82591-00-00CLAMP$1.20$1.08Not Shipping
