2002 Yamaha V-Star 650 Custom Drive Shaft OEM Parts Diagram

Submodel V-STAR CUSTOM - XVS650PC - 2002

Shop Aftermarket Parts

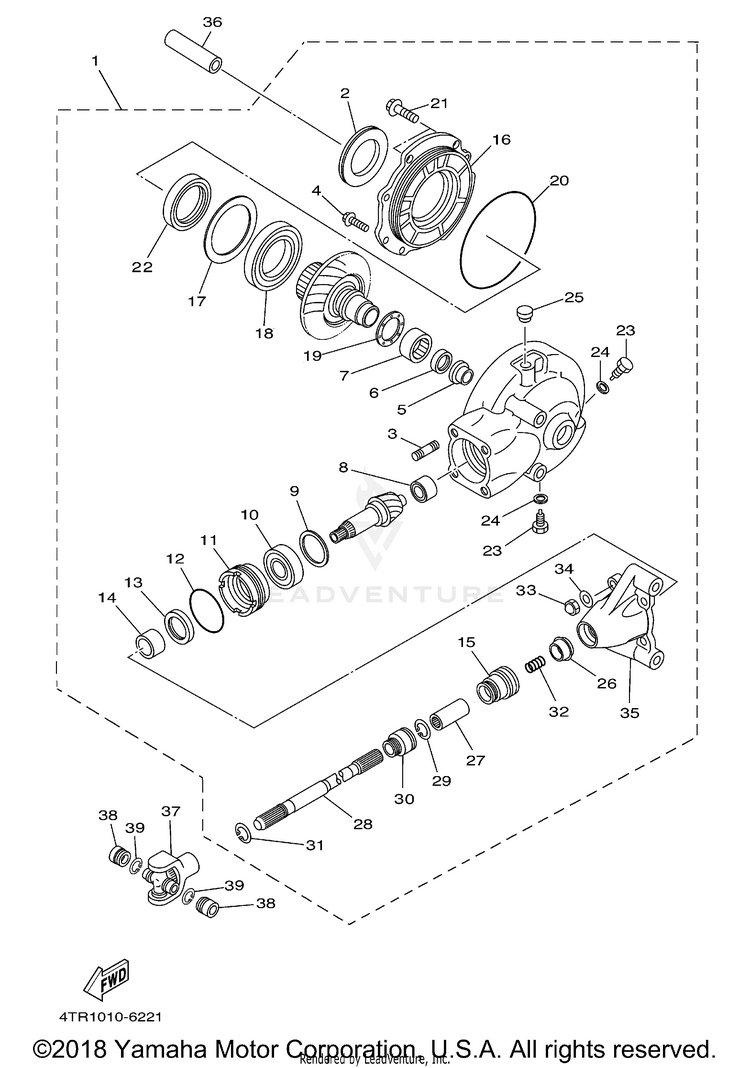

DRIVE SHAFT

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15FB-W4617-00-00

(replaces part #
5FB-Y4617-00-00)

SHAFT DRIVE SUB ASSY$1,681.99$1,470.34Usually ships in 7-10 business days
21J7-25319-03-00

(replaces part #
1J7-25319-02-00)

SEAL, HUB DUST$30.99$25.41Usually ships in 7-10 business days
390116-10361-00

(replaces part #
90116-10593-00)

BOLT, STUD$5.49$4.94Usually ships in 7-10 business days
497527-08525-00

(replaces part #
90119-08126-00)

BOLT, WITH WASHER$6.99$6.29Usually ships in 7-10 business days
522U-46153-00-00COLLAR, GUIDE$28.99$23.77Usually ships in 7-10 business days
693101-30084-00OIL SEAL$20.99$16.372 In-Stock
793311-43729-00BEARING$78.99$61.61Usually ships in 7-10 business days
82H7-46102-00-00BEARING ASSY$63.99$49.91Usually ships in 7-10 business days
91J7-17537-Y0-50SHIM, THRUST (0.50T) | UR$4.85$4.36Usually ships in 7-10 business days
91J7-17537-Y0-30SHIM, THRUST (0.30T) | UR$4.85$4.36Usually ships in 7-10 business days
91J7-17537-Y0-40SHIM, THRUST (0.40T) | UR$4.85$4.172 In-Stock
1093306-30533-00

(replaces part #
93306-30539-00)

BEARING (B6305RB1 SPECIAL)$149.99$116.99Usually ships in 7-10 business days
114H7-46125-00-00RETAINER, BEARING$68.99$53.81Usually ships in 7-10 business days
1293210-60426-00O-RING$11.49$8.9610+ In-Stock
1393101-38098-00OIL SEAL, (S) TYPE$19.49$15.206 In-Stock
1490387-256G9-00COLLAR$22.99$18.85Usually ships in 7-10 business days
155FB-46136-00-00SEAL 1$23.99$19.67Usually ships in 7-10 business days
1622U-46152-00-00HOUSING, BEARING$62.99$49.13Usually ships in 7-10 business days
1722U-46117-00-30SHIM, RING GEAR (0.30T) | UR$5.99$5.39Usually ships in 7-10 business days
1722U-46117-00-40SHIM, RING GEAR (0.40T) | UR$4.85$4.36Usually ships in 7-10 business days
1722U-46117-00-25SHIM, RING GEAR (0.25T) | UR$4.85$4.36Usually ships in 7-10 business days
1893316-01301-00BEARING$120.99$94.371 In-Stock
1922U-46118-00-18SHIM, THRUST (1.8T) | UR$10.49$8.60Usually ships in 7-10 business days
1922U-46118-00-16SHIM, THRUST (1.6T) | UR$10.49$8.60Usually ships in 7-10 business days
1922U-46118-00-14SHIM, THRUST (1.4T) | UR$10.49$8.60Usually ships in 7-10 business days
1922U-46118-00-12SHIM, THRUST (1.2T) | UR$10.49$8.60Usually ships in 7-10 business days
1922U-46118-00-20SHIM, THRUST (2.0T) | UR$11.49$9.42Usually ships in 7-10 business days
2093211-39569-00O-RING$18.49$14.422 In-Stock
2195817-10025-00

(replaces part #
90105-10285-00)

BOLT, FLANGE$9.49$7.4010+ In-Stock
2293102-65277-00OIL SEAL$18.49$14.423 In-Stock
2390340-14132-00PLUG, STRAIGHT SCREW$3.15$2.7110+ In-Stock
24214-11198-01-00GASKET$3.17$2.8910+ In-Stock
2556W-17590-00-00BREATHER COMP.$34.99$28.69Usually ships in 7-10 business days
2635C-46297-00-00

(replaces part #
4TR-46297-00-00)

COVER, DUST$22.99$18.85Usually ships in 7-10 business days
2722U-46123-00-00COUPLING, GEAR$58.99$46.01Usually ships in 7-10 business days
285FB-46171-00-00SHAFT DRIVE ASSY$201.99$160.24Usually ships in 7-10 business days
2999009-18400-00CIRCLIP$9.49$7.402 In-Stock
305FB-46137-00-00SEAL 2$21.99$18.03Usually ships in 7-10 business days
3193410-22039-00CIRCLIP$9.49$7.4010+ In-Stock
3290501-15722-00SPRING, COMPRESSION$8.49$7.64Usually ships in 7-10 business days
3390176-10075-00NUT, CROWN$9.49$7.4010+ In-Stock
3492990-10600-00WASHER, PLATE$3.10$2.6710+ In-Stock
354TR-46154-00-00COVER, HOUSING$81.99$63.95Usually ships in 7-10 business days
3690387-1510D-00COLLAR$16.49$13.52Usually ships in 7-10 business days
374X7-46180-00-00CROSS JOINT COMP.$217.99$170.03Usually ships in 7-10 business days
AFTERMARKET ALTERNATIVE
$29.99$25.9910+ In-Stock
3893399-99926-00

(replaces part #
93311-21044-00)

BEARING$72.99$56.93Usually ships in 7-10 business days
3993440-20088-00CIRCLIP, OUTER$9.49$7.4010+ In-Stock
