2003 Yamaha V-Star 650 Silverado Carburetor OEM Parts Diagram

Submodel V-STAR SILVERADO - XVS650ATRC - 2003

Shop Aftermarket Parts

CARBURETOR

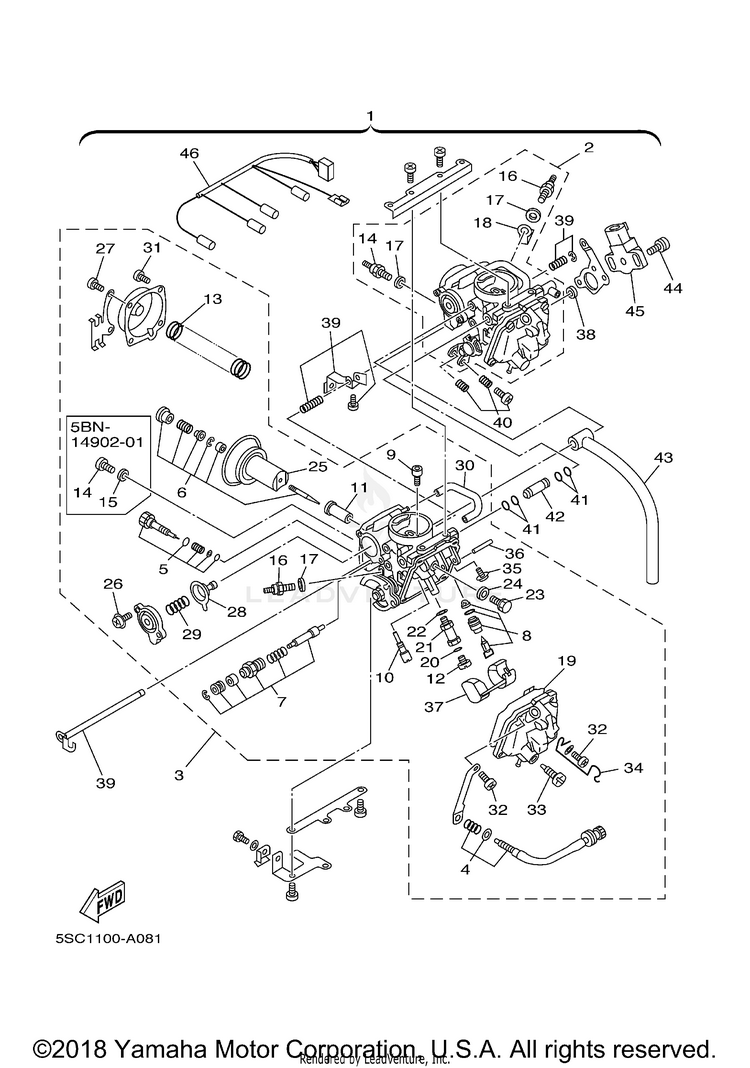

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15BN-14900-01-00CARBURETOR ASSY | ATR 49 5SCB$1,505.99$1,216.16Usually ships in 7-10 business days
15BN-14900-11-00CARBURETOR ASSY | ATRC CA 5SCC$1,551.99$1,260.86Usually ships in 7-10 business days
25BN-14901-11-00CARBURETOR ASSY 1 | (#1) REAR ATRC CA 5SCC$850.99$663.77Usually ships in 7-10 business days
25BN-14901-01-00CARBURETOR ASSY 1 | (#1) REAR ATR 49 5SCB$850.99$663.77Usually ships in 7-10 business days
35BN-14902-11-00CARBURETOR ASSY 2 | (#2) FRONT ATRC CA 5SCC$850.99$663.77Usually ships in 7-10 business days
35BN-14902-01-00CARBURETOR ASSY 2 | (#2) FRONT ATR 49 5SCB$850.99$663.77Usually ships in 7-10 business days
44TR-14103-00-00THROTTLE SCREW SET | (#2) FRONT$99.99$77.99Usually ships in 7-10 business days
54LA-14105-00-00PILOT SCREW SET$18.99$14.813 In-Stock
65BN-1490J-00-00NEEDLE SET$37.99$31.152 In-Stock
74DN-1410A-01-00STARTER SET$78.99$61.61Usually ships in 7-10 business days
83CF-14107-10-00NEEDLE VALVE SET$39.99$31.196 In-Stock
91HX-14231-20-00JET,PILOT AIR (#100)$14.49$11.88Usually ships in 7-10 business days
104KM-14142-20-00JET, PILOT (#20)$10.99$8.574 In-Stock
115BN-14141-34-00NOZZLE, MAIN$48.99$40.17Usually ships in 7-10 business days
123G2-14231-18-00JET, MAIN (# 90)$15.49$12.086 In-Stock
134VR-14933-00-00SPRING, DIAPHRAGM$14.49$11.88Usually ships in 7-10 business days
145FU-83790-01-00

(replaces part #
5FU-83790-00-00)

HEATER ASSY | UR (#1) REAR$34.99$27.5110+ In-Stock
143DM-14216-00-00SCREW | UR (#2) FRONT$8.49$6.624 In-Stock
15127-14198-00-00GASKET | (#2) FRONT$8.49$7.64Usually ships in 7-10 business days
165FU-83790-10-00HEATER ASSY (20W)$45.99$37.71Usually ships in 7-10 business days
1790201-08016-00WASHER, PLATE | UR (#1) REAR$9.49$7.404 In-Stock
184DH-82103-00-00TERMINAL 1 | (#1) REAR$14.49$11.88Usually ships in 7-10 business days
191HX-14147-00-00O-RING$19.99$17.8310+ In-Stock
201AE-14227-00-00O-RING$10.99$8.5710+ In-Stock
211AE-14261-00-00HOLDER$33.99$27.87Usually ships in 7-10 business days
221AE-14237-00-00GASKET$8.49$6.627 In-Stock
231HX-14565-00-00SCREW$22.99$17.935 In-Stock
24137-14153-00-00WASHER, MAIN JET$8.49$6.6210+ In-Stock
254TR-14940-00-00DIAPHRAGM ASSY$222.99$173.93Usually ships in 7-10 business days
2698517-04012-00SCREW,PANHEAD$4.20$3.6110+ In-Stock
273KW-14486-00-00SCREW, ROD | (#2) FRONT$8.49$7.64Usually ships in 7-10 business days
2822V-14940-00-00DIAPHRAGM ASSY$87.99$68.63Usually ships in 7-10 business days
2926H-14275-00-00SPRING$8.49$7.64Usually ships in 7-10 business days
304TR-14348-00-00PIPE 1$50.99$39.77Usually ships in 7-10 business days
3198507-04008-00SCREW, PAN HEAD | UR (#1) REAR$2.14$1.8410+ In-Stock
3298507-04014-00SCREW, PAN HEAD$2.00$1.7210+ In-Stock
3312R-14191-00-00PLUG, DRAIN$17.99$14.0310+ In-Stock
344TR-14937-00-00CLIP | UR (#2) FRONT$30.99$25.41Usually ships in 7-10 business days
351FN-14565-00-00SCREW$8.49$6.626 In-Stock
36353-14186-00-00PIN, FLOAT$8.49$6.626 In-Stock
371HX-14985-00-00FLOAT$91.99$71.75Usually ships in 7-10 business days
384HM-14239-00-00SEAL$15.49$12.70Usually ships in 7-10 business days
394TR-1490L-00-00STARTER LEVER SET, 1$109.99$85.79Usually ships in 7-10 business days
403KW-1490K-00-00STOP SCREW SET$32.99$27.05Usually ships in 7-10 business days
4136Y-14147-00-00O-RING$5.99$4.673 In-Stock
421WG-14251-00-00NIPPLE$45.99$37.71Usually ships in 7-10 business days
434TR-14987-00-00HOSE$62.99$49.13Usually ships in 7-10 business days
444KM-24453-00-00SCREW$7.49$6.74Usually ships in 7-10 business days
454NK-85885-00-00THROTTLE POSITION SENSOR ASS$353.99$276.11Usually ships in 7-10 business days
465BN-81517-00-00WIRE, SUB LEAD$24.99$20.49Usually ships in 7-10 business days
