2003 Yamaha XT225 Serow Electrical 1 OEM Parts Diagram

Submodel XT225 - XT225RC - 2003

Shop Aftermarket Parts

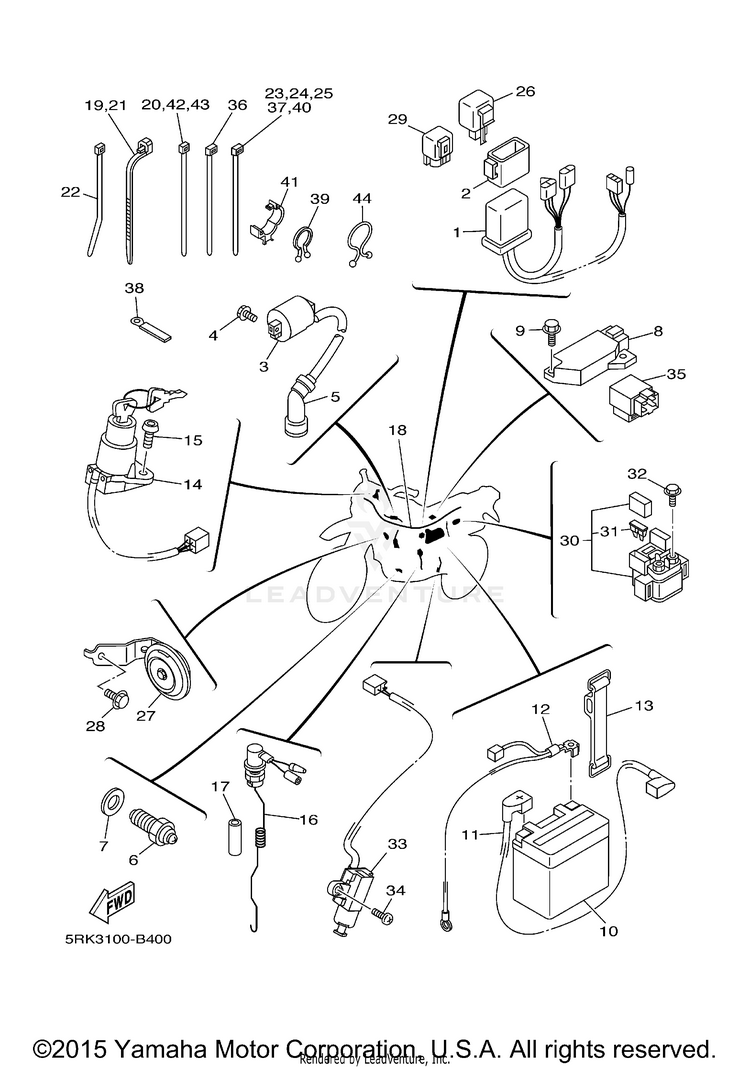

ELECTRICAL 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
13GX-85540-00-00C.D.I. UNIT ASSY$285.99$223.07Not Shipping
23RW-85546-00-00BAND$13.99$11.47Usually ships in 7-10 business days
33KJ-82310-14-00

(replaces part #
4BE-82310-10-00)

IGNITION COIL ASSY$41.99$41.7510+ In-Stock
490105-06696-00

(replaces part #
95027-06016-00)

BOLT, FLANGE$10.49$8.1810+ In-Stock
53NS-82370-00-00PLUG CAP ASSY$41.99$32.7510+ In-Stock
64GY-82540-10-00

(replaces part #
4KM-82540-00-00)

NEUTRAL SWITCH ASSY$41.99$32.754 In-Stock
790430-19148-00GASKET$0.00$0.00Not Shipping
83TJ-81960-02-00RECTIFIER & REGULATOR ASSY$184.99$144.294 In-Stock
AFTERMARKET ALTERNATIVE
$22.99$12.9910+ In-Stock
995027-06025-00BOLT, FLANGE$4.16$3.5810+ In-Stock
10YTZ-7SHE0-00-00

(replaces part #
4TP-82100-10-00)

YTZ7S HE YUASA BATT$173.99$135.713 In-Stock
115BT-82115-00-00WIRE, PLUS LEAD$26.99$22.13Usually ships in 7-10 business days
124JG-82116-10-00WIRE, MINUS LEAD$23.99$19.67Usually ships in 7-10 business days
1322F-82131-00-00

(replaces part #
3L8-82131-01-00)

BAND, BATTERY$32.99$25.733 In-Stock
1458E-82501-00-00MAIN SWITCH STEERING LOCK$213.99$166.91Not Shipping
1590149-06228-00SCREW$10.49$8.6010+ In-Stock
165BT-82530-00-00STOP SWITCH ASSY$50.99$39.77Usually ships in 7-10 business days
1790446-15381-00

(replaces part #
90446-15233-00)

HOSE(4CS)$2.25$2.02Usually ships in 7-10 business days
184BE-82590-10-00WIRE HARNESS ASSY$240.71$187.75Usually ships in 7-10 business days
1925G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
201UA-82591-00-00

(replaces part #
90465-13152-00)

BAND$5.49$4.2810+ In-Stock
2125G-83936-01-00BAND, SWITCH CORD$5.49$4.283 In-Stock
2290465-10098-00CLAMP$2.80$2.417 In-Stock
235Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
245Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
255Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
264VR-83350-02-00

(replaces part #
4VR-83350-00-00)

FLASHER RELAY ASSY$60.99$47.57Usually ships in 7-10 business days
273RW-83371-11-00

(replaces part #
3RW-83371-10-00)

HORN$30.99$25.41Usually ships in 7-10 business days
2895817-06010-00

(replaces part #
95807-06010-00)

BOLT,FLANGE$5.49$4.2810+ In-Stock
293RW-81950-01-00

(replaces part #
3RW-81950-00-00)

RELAY ASSY$46.99$38.53Usually ships in 7-10 business days
304JG-81940-12-00

(replaces part #
4JG-81940-00-00)

STARTER RELAY ASSY (RC19-019)$145.99$113.87Usually ships in 7-10 business days
312GV-82151-00-00

(replaces part #
2GH-82151-00-00)

FUSE (20A-BL)$5.99$4.6710+ In-Stock
3295027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
333LD-82566-61-00

(replaces part #
3LD-82566-60-00)

SWITCH, SIDE STAND$56.99$44.45Usually ships in 7-10 business days
3498507-05016-00SCREW, WITH WASHER$1.80$1.5510+ In-Stock
3529U-81950-93-00RELAY ASSY (ACA12115-1)$84.99$66.29
3690464-16061-00CLAMP$6.99$4.29Not Shipping
375Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
3890465-06376-00CLAMP$10.49$8.184 In-Stock
3990464-16039-00CLAMP$10.49$8.60Usually ships in 7-10 business days
405Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
4190464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
421UA-82591-00-00BAND$5.49$4.2810+ In-Stock
431UA-82591-00-00BAND$5.49$4.2810+ In-Stock
4490464-25267-00

(replaces part #
90464-23041-00)

CLAMP$8.49$6.624 In-Stock
