2005 Yamaha TTR230 Front Fork OEM Parts Diagram

Submodel TT-R230 - TTR230TC - 2005

Shop Aftermarket Parts

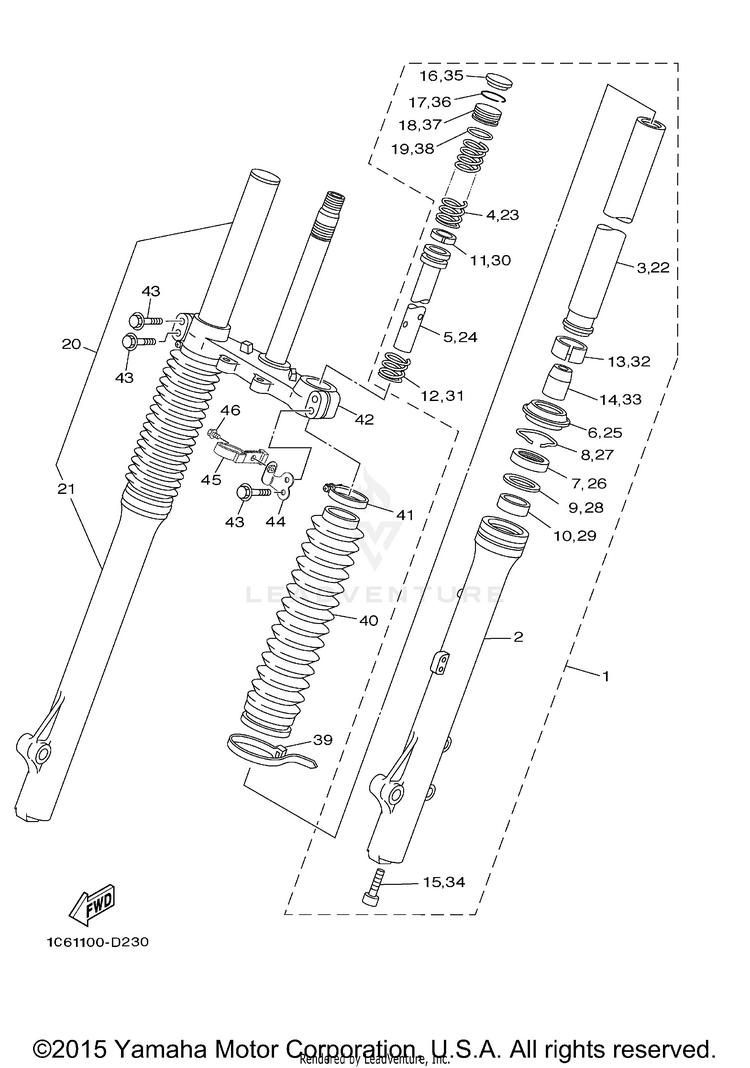

FRONT FORK

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11C6-F3102-02-00

(replaces part #
1C6-F3102-00-00)

DAMPER ASSY. (L)$432.99$337.73Usually ships in 7-10 business days
21C6-F3126-00-00TUBE, OUTER (L.H)$99.99$77.99Usually ships in 7-10 business days
31C6-F3110-00-00INNER TUBE COMP. 1$199.99$155.99Not Shipping
41C6-F3351-00-00SPRING$55.99$43.67Usually ships in 7-10 business days
51C6-F3171-00-00PISTON, FRONT FORK$56.99$44.45Usually ships in 7-10 business days
61KH-23144-00-00SEAL, DUST$33.99$26.5110+ In-Stock
71KH-23145-00-00OIL SEAL$31.99$24.9510+ In-Stock
834X-23156-00-00RING, SNAP$9.49$7.405 In-Stock
91KH-23147-00-00SEAL, SPACER$28.99$22.619 In-Stock
1034X-23125-00-00METAL, SLIDE 1$30.99$24.1710+ In-Stock
1134X-23157-00-00RING, PISTON$24.99$20.49Usually ships in 7-10 business days
1234X-23151-00-00SPRING, REBOUND$7.49$6.74Usually ships in 7-10 business days
1334X-23135-00-00METAL, SLIDE 2$24.99$19.4910+ In-Stock
144AN-F3166-00-00SPACER, OIL LOCK$11.49$9.42Usually ships in 7-10 business days
153M7-23181-00-00BOLT, HEXAGON SOCKET HEAD | WITH WASHER$9.49$7.4010+ In-Stock
1635E-23168-00-00CAP, FRONT FORK$16.49$12.862 In-Stock
1735E-23183-00-00CIRCLIP$5.99$4.677 In-Stock
1835E-23111-00-00

(replaces part #
4AN-F3111-00-00)

BOLT, CAP$26.99$22.13Usually ships in 7-10 business days
1958W-F3114-00-00

(replaces part #
4AN-F3114-00-00)

GASKET$7.49$5.845 In-Stock
201C6-F3103-02-00

(replaces part #
1C6-F3103-00-00)

FRONT FORK ASSY (R.H)$269.99$210.59Usually ships in 7-10 business days
211C6-F3136-00-00TUBE, OUTER 2$99.99$77.99Usually ships in 7-10 business days
221C6-F3110-00-00INNER TUBE COMP. 1$199.99$155.99Not Shipping
231C6-F3351-00-00SPRING$55.99$43.67Usually ships in 7-10 business days
241C6-F3171-00-00PISTON, FRONT FORK$56.99$44.45Usually ships in 7-10 business days
251KH-23144-00-00SEAL, DUST$33.99$26.5110+ In-Stock
261KH-23145-00-00OIL SEAL$31.99$24.9510+ In-Stock
2734X-23156-00-00RING, SNAP$9.49$7.405 In-Stock
281KH-23147-00-00SEAL, SPACER$28.99$22.619 In-Stock
2934X-23125-00-00METAL, SLIDE 1$30.99$24.1710+ In-Stock
3034X-23157-00-00RING, PISTON$24.99$20.49Usually ships in 7-10 business days
3134X-23151-00-00SPRING, REBOUND$7.49$6.74Usually ships in 7-10 business days
3234X-23135-00-00METAL, SLIDE 2$24.99$19.4910+ In-Stock
334AN-F3166-00-00SPACER, OIL LOCK$11.49$9.42Usually ships in 7-10 business days
343M7-23181-00-00BOLT, HEXAGON SOCKET HEAD | WITH WASHER$9.49$7.4010+ In-Stock
3535E-23168-00-00CAP, FRONT FORK$16.49$12.862 In-Stock
3635E-23183-00-00CIRCLIP$5.99$4.677 In-Stock
3735E-23111-00-00

(replaces part #
4AN-F3111-00-00)

BOLT, CAP$26.99$22.13Usually ships in 7-10 business days
3858W-F3114-00-00

(replaces part #
4AN-F3114-00-00)

GASKET$7.49$5.845 In-Stock
394AN-F3192-10-00BAND$1.99$1.715 In-Stock
401C6-23191-02-00

(replaces part #
1C6-23191-00-00)

BOOT$108.99$85.01Usually ships in 7-10 business days
414AN-F3192-00-00BAND$12.99$10.65Usually ships in 7-10 business days
421C6-F3340-00-00UNDER BRACKET COMP.$221.99$173.15Usually ships in 7-10 business days
4395817-08035-00

(replaces part #
4AN-F3346-00-00)

BOLT, FLANGE$10.49$8.1810+ In-Stock
441C6-F331E-00-00GUIDE, CABLE$5.49$4.94Usually ships in 7-10 business days
451C6-F3389-00-00GUIDE, CABLE$3.50$3.013 In-Stock
4690105-05361-00BOLT, FLANGE$9.49$7.404 In-Stock
