2009 Yamaha WR250F Electrical 1 OEM Parts Diagram

Submodel WR250F - WR250FY - 2009

Shop Aftermarket Parts

ELECTRICAL 1

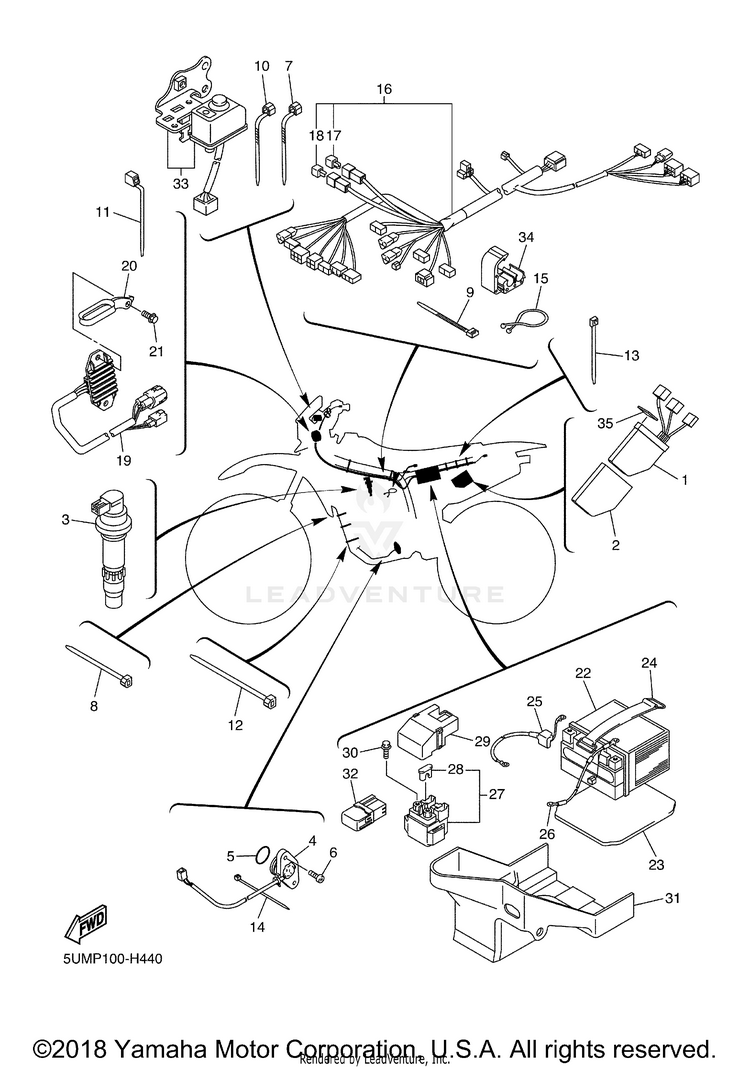

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15UM-85540-E0-00C.D.I. UNIT ASSY$437.99$362.83Usually ships in 7-10 business days
25UM-85546-E0-00BAND$34.99$28.69Usually ships in 7-10 business days
35UL-82310-10-00IGNITION COIL ASSY$185.99$145.074 In-Stock
45TJ-82540-02-00

(replaces part #
5TJ-82540-01-00)

NEUTRAL SWITCH ASSY$80.99$63.17Usually ships in 7-10 business days
593210-21001-00O-RING$6.49$5.0610+ In-Stock
698902-05014-00

(replaces part #
90154-05022-00)

SCREW, BIND$1.85$1.5910+ In-Stock
790464-13077-00CLAMP$9.49$7.4010+ In-Stock
890464-15152-00CLAMP$6.49$5.068 In-Stock
990464-15152-00

(replaces part #
90465-13275-00)

CLAMP$6.49$5.068 In-Stock
1090464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
1190464-16061-00CLAMP$6.99$4.29Not Shipping
1290464-15195-00CLAMP$4.41$3.7910+ In-Stock
131UA-82591-00-00

(replaces part #
90465-13152-00)

BAND$5.49$4.2810+ In-Stock
145Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
1590464-25267-00

(replaces part #
90464-23041-00)

CLAMP$8.49$6.624 In-Stock
165TJ-82590-E0-00WIRE HARNESS ASSY$390.99$304.97Usually ships in 7-10 business days
175TJ-81980-00-00DIODE ASSY$28.99$22.614 In-Stock
184WA-81980-00-00DIODE ASSY$32.99$25.739 In-Stock
195UM-81960-E0-00RECTIFIER & REGULATOR ASSY$245.99$191.873 In-Stock
205UM-21288-E0-00GUIDE, CABLE$6.49$5.84Usually ships in 7-10 business days
2190105-06110-00BOLT, FLANGE$9.49$7.4010+ In-Stock
22YTZ-7SHE0-00-00

(replaces part #
BTY-YTZ7S-HE-00)

YTZ7S HE YUASA BATT$173.99$135.713 In-Stock
235UM-82176-E0-00DAMPER$8.49$7.64Usually ships in 7-10 business days
248CY-82131-00-00BAND, BATTERY$14.49$11.3010+ In-Stock
255TJ-82115-00-00WIRE, PLUS LEAD$17.99$14.032 In-Stock
265UM-82116-E0-00WIRE, MINUS LEAD$23.99$19.67Usually ships in 7-10 business days
275TJ-81940-12-00STARTER RELAY ASSY (RC19-042)$109.99$85.793 In-Stock
2842X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
295SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
3095022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
315UM-81952-E0-00HOLDER, RELAY$45.99$37.71Usually ships in 7-10 business days
325UM-81950-E0-00RELAY ASSY (5UM-E0)$22.99$17.931 In-Stock
335UM-82510-E2-00

(replaces part #
5UM-82510-E1-00)

MAIN SWITCH ASSY$115.99$90.474 In-Stock
3490464-06004-00CLAMP$2.05$1.84Usually ships in 7-10 business days
355UM-8235Y-E0-00DAMPER$2.10$1.89Usually ships in 7-10 business days
