2011 Yamaha Raider S XV1900CS Electrical 2 OEM Parts Diagram

Submodel RAIDER S - XV19CSACB - 2011

Shop Aftermarket Parts

ELECTRICAL 2

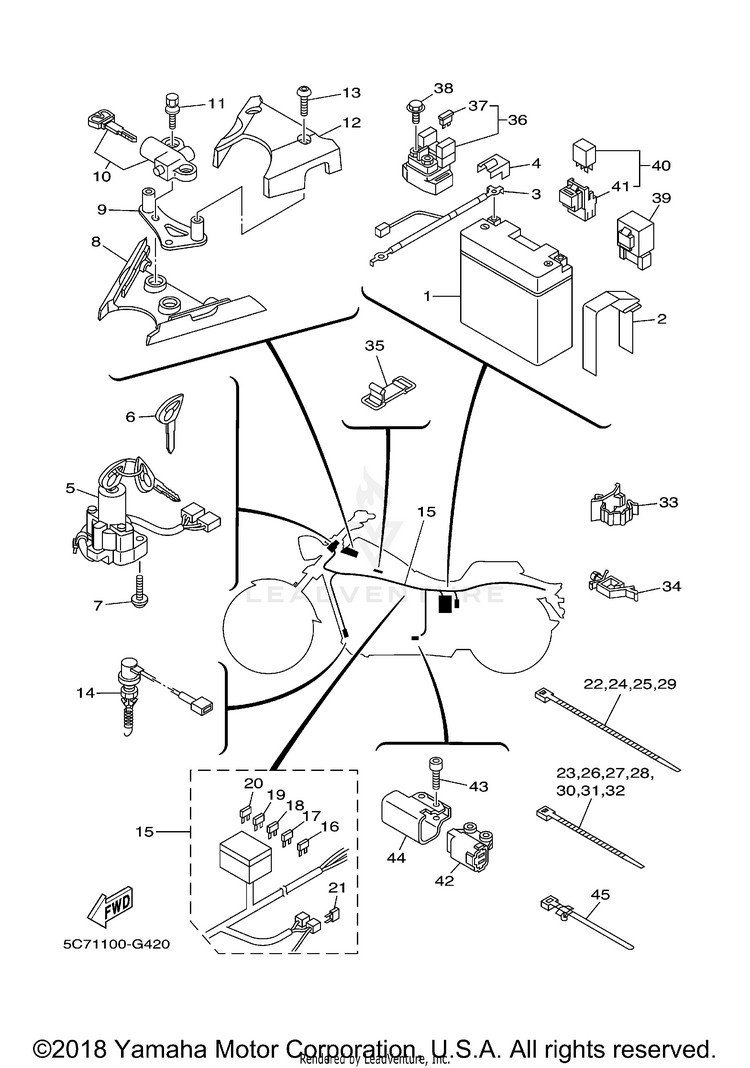

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1GT1-4B400-00-00

(replaces part #
5EA-82100-11-00)

GT14B4 GS BATTERY -$159.99$133.482 In-Stock
24AS-82131-01-00BAND, BATTERY$16.49$13.521 In-Stock
31D7-82116-00-00WIRE, MINUS LEAD$22.99$18.85Usually ships in 7-10 business days
41D7-82119-00-00COVER, LEAD WIRE$6.49$5.84Usually ships in 7-10 business days
55C7-82510-10-00MAIN SWITCH ASSY$403.99$333.44Usually ships in 7-10 business days
65PX-82511-09-00BLANK KEY | AP$79.99$62.39Usually ships in 7-10 business days
790111-06030-00BOLT, HEXAGON SOCKET BUTTON$4.75$4.086 In-Stock
85C7-8252U-00-00COVER$29.99$24.59Usually ships in 7-10 business days
95C7-21158-00-00BRACKET$47.99$39.35Usually ships in 7-10 business days
105C7-W2348-00-00STEERING LOCK ASSY$137.99$107.63Usually ships in 7-10 business days
1190109-08196-00

(replaces part #
90109-080G5-00)

BOLT$9.49$7.4010+ In-Stock
125C7-2848Y-00-00COVER, LOCK$120.99$94.37Usually ships in 7-10 business days
1392014-06012-00

(replaces part #
90111-06003-00)

BOLT, BUTTON HEAD$3.55$3.055 In-Stock
145C7-82530-02-00

(replaces part #
5C7-82530-00-00)

STOP SWITCH ASSY$73.99$57.71Usually ships in 7-10 business days
155C7-82590-01-00WIRE HARNESS ASSY$591.99$495.71Usually ships in 7-10 business days
165JJ-82151-70-00FUSE (25A-BL)$7.49$6.74Usually ships in 7-10 business days
1767F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
185JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
1967F-82151-30-00

(replaces part #
5JJ-82151-50-00)

FUSE (3A)$5.49$4.94Usually ships in 7-10 business days
205JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
215JW-82151-10-00FUSE (50A)$17.99$14.03
223MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
231UA-82591-00-00BAND$5.49$4.2810+ In-Stock
243MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
253MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
261UA-82591-00-00BAND$5.49$4.2810+ In-Stock
271UA-82591-00-00BAND$5.49$4.2810+ In-Stock
281UA-82591-00-00BAND$5.49$4.2810+ In-Stock
293MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
301UA-82591-00-00BAND$5.49$4.2810+ In-Stock
311UA-82591-00-00BAND$5.49$4.2810+ In-Stock
321UA-82591-00-00BAND$5.49$4.2810+ In-Stock
3390464-20002-00CLAMP$4.75$4.28Usually ships in 7-10 business days
3490464-16021-00CLAMP$13.49$11.06Usually ships in 7-10 business days
351KH-82131-00-00BAND, BATTERY$19.99$16.391 In-Stock
365JW-81940-02-00STARTER RELAY ASSY (RC19-032)$133.99$104.516 In-Stock
3736Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
3895027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
395VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
405EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.1310+ In-Stock
415EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
425VU-82576-03-00

(replaces part #
5VU-82576-01-00)

SENSOR, LEAN ANGLE$105.99$82.672 In-Stock
4391312-04025-00

(replaces part #
90110-04003-00)

BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
445C7-82388-00-00PLATE$42.99$35.25Usually ships in 7-10 business days
4590464-34002-00CLAMP$2.30$2.07Usually ships in 7-10 business days
