2011 Yamaha RAPTOR 90 Electrical 1 OEM Parts Diagram

Submodel RAPTOR 90 - YFM90RAW - 2011

Shop Aftermarket Parts

ELECTRICAL 1

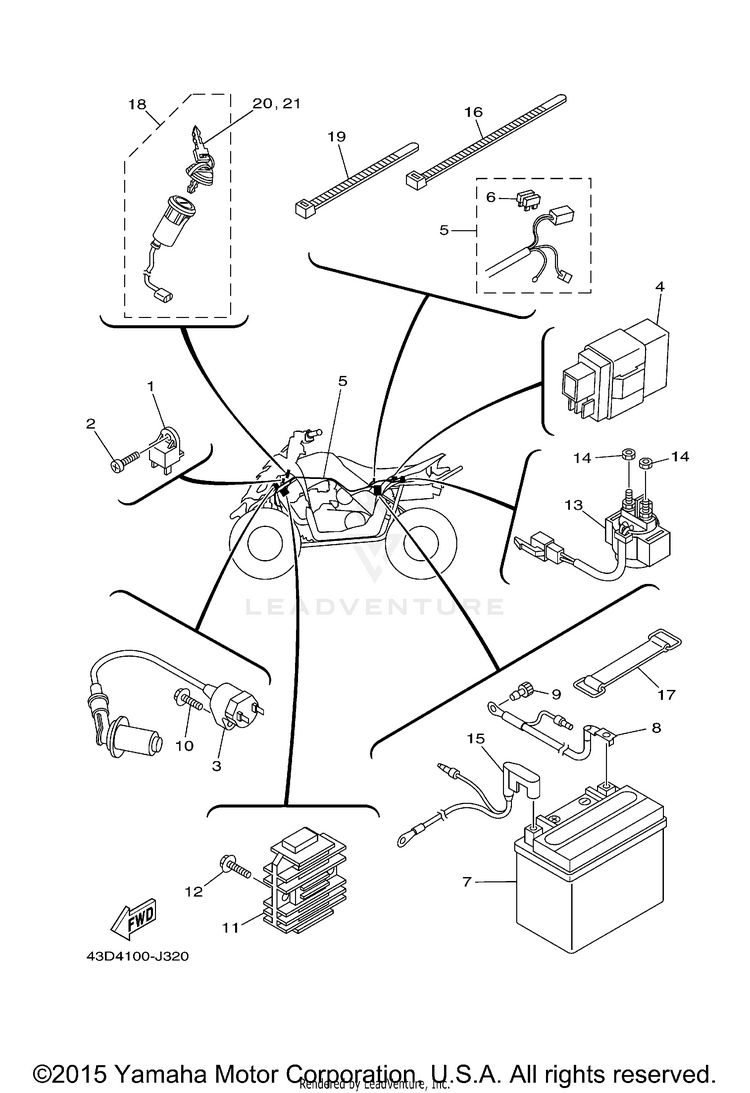

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
143D-H2560-00-00THERMO SWITCH ASSY$34.99$28.69Usually ships in 7-10 business days
243D-F4473-00-00SCREW$0.70$0.63Usually ships in 7-10 business days
343D-H2310-00-00IGNITION COIL ASSY$100.99$78.77Usually ships in 7-10 business days
443D-H5540-00-00C.D.I. UNIT ASSY$275.99$215.27Usually ships in 7-10 business days
543D-H2590-00-00WIRE HARNESS ASSY$271.99$212.15Usually ships in 7-10 business days
642X-82151-00-00

(replaces part #
43D-H2151-00-00)

FUSE (10A-BL)$4.70$4.0410+ In-Stock
7YTX-5LBS0-00-00

(replaces part #
43D-H2110-00-00)

YTX5LBS YUASA BATTE$76.99$73.274 In-Stock
843D-H2116-01-00WIRE, MINUS LEAD$31.99$26.23Usually ships in 7-10 business days
943D-F2969-00-00SCREW, 1$3.65$3.28Usually ships in 7-10 business days
1043D-F1531-00-00BOLT$1.50$1.35Usually ships in 7-10 business days
1143D-H1960-00-00RECTIFIER & REGULATOR ASSY$224.99$175.49Usually ships in 7-10 business days
1295817-06016-00

(replaces part #
95822-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
1343D-H1940-00-00STARTER RELAY ASSY$87.99$68.63Usually ships in 7-10 business days
1495317-06600-00

(replaces part #
95307-06600-00)

NUT$3.85$3.3110+ In-Stock
1543D-H2115-01-00WIRE, PLUS LEAD$58.99$46.01Usually ships in 7-10 business days
1643D-F2591-00-00CLAMP, HOSE$2.05$1.84Usually ships in 7-10 business days
1743D-F4398-00-00BAND 1$14.49$11.88Usually ships in 7-10 business days
1843D-H2510-00-00

(replaces part #
43D-H2510-01-00)

MAIN SWITCH ASSY$87.99$68.635 In-Stock
1943D-F3466-00-00CLAMP$1.80$1.62Usually ships in 7-10 business days
2090890-56001-00ATV KEY BLANK (TYPE-A)$3.60$3.1010+ In-Stock
2190890-56002-00ATV KEY BLANK (TYPE-B)$3.55$3.055 In-Stock
