2012 Yamaha PW50 YZinger Crankcase OEM Parts Diagram

Submodel PW50 - PW50B1 - 2012

Shop Aftermarket Parts

CRANKCASE

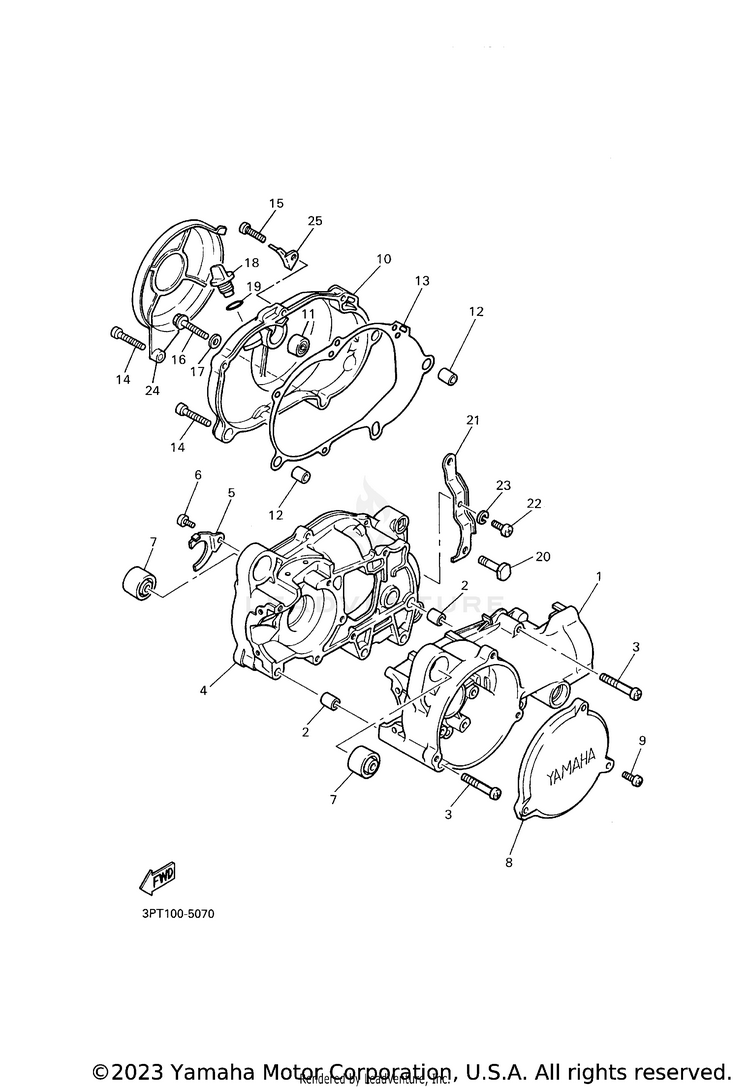

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14X4-15111-00-00CRANKCASE 1$271.99$212.15Usually ships in 7-10 business days
299530-12016-00PIN, DOWEL$4.89$4.2110+ In-Stock
398507-06045-00SCREW, PAN HEAD$3.40$2.9210+ In-Stock
44J2-15121-01-00CRANKCASE 2$121.99$95.15Usually ships in 7-10 business days
53L5-15128-00-00HOLDER$4.25$3.82Usually ships in 7-10 business days
698517-06012-00

(replaces part #
98507-06012-00)

SCREW,PAN$4.10$3.5310+ In-Stock
72E9-15316-00-00DAMPER 1$30.99$25.41Usually ships in 7-10 business days
84J2-15415-00-00COVER, GENERATOR$41.99$32.751 In-Stock
998507-05014-00SCREW, PAN HEAD$9.49$7.4010+ In-Stock
104X4-15421-02-00COVER, CRANKCASE 2$143.99$112.31Usually ships in 7-10 business days
113L5-17112-02-00

(replaces part #
3L5-17112-01-00)

BUSH 1$17.49$16.436 In-Stock
1299530-12016-00PIN, DOWEL$4.89$4.2110+ In-Stock
133L5-15451-12-00GASKET, CRANKCASE COVER 1$19.99$15.5910+ In-Stock
1498507-06035-00SCREW, PAN HEAD$9.49$7.4010+ In-Stock
1598517-06025-00

(replaces part #
98507-06025-00)

SCREW, PAN HEAD$4.05$3.4810+ In-Stock
1695817-08035-00

(replaces part #
90105-08103-00)

BOLT, FLANGE$10.49$8.1810+ In-Stock
1790430-08119-00GASKET$7.49$5.848 In-Stock
184J2-15363-10-00PLUG, OIL$5.49$4.2810+ In-Stock
1993210-14579-00

(replaces part #
93210-14104-00)

O-RING$7.99$6.238 In-Stock
2090109-08582-00BOLT$10.49$8.184 In-Stock
214J2-15113-00-00PLATE$5.79$5.21Not Shipping
2298517-06012-00

(replaces part #
98507-06012-00)

SCREW,PAN$4.10$3.5310+ In-Stock
2392907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
244X4-15491-00-00PROTECTOR$30.99$24.174 In-Stock
254X4-15484-00-00CLAMP 2$11.99$9.83Usually ships in 7-10 business days
