2012 Yamaha Road Star S XV1700AWS Electrical 2 OEM Parts Diagram

Submodel ROAD STAR S - XV17ASBCB - 2012

Shop Aftermarket Parts

ELECTRICAL 2

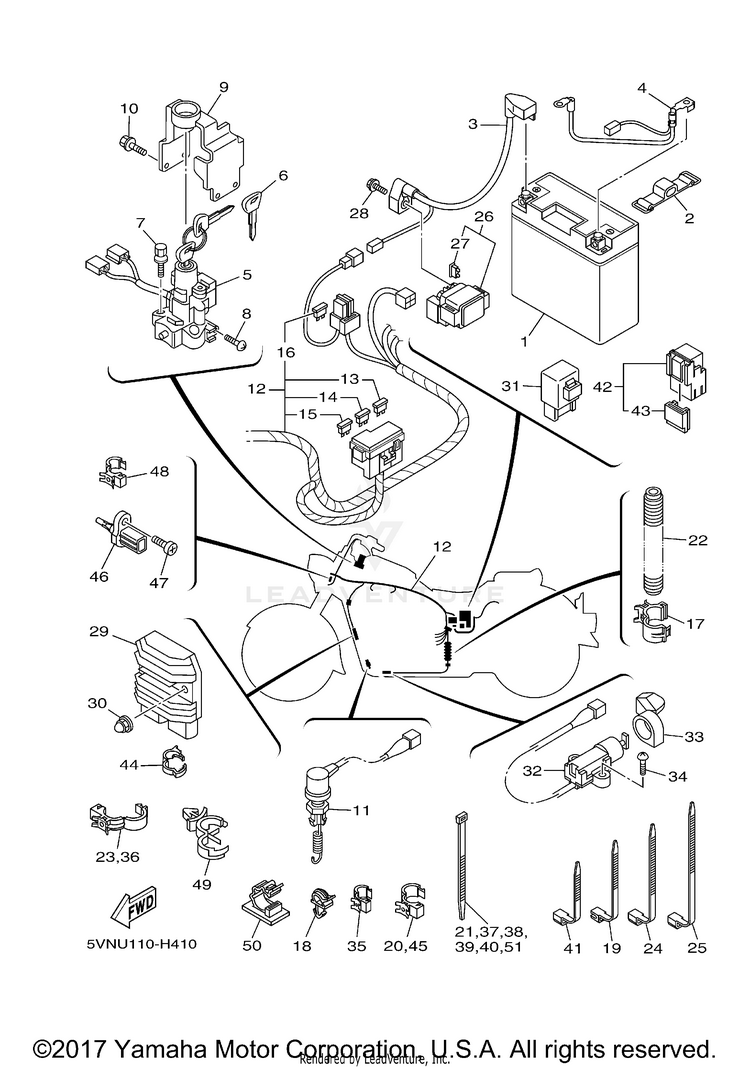

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-5VN-82590-50-00WIRE HARNESS ASSY | FOR CAL$512.99$446.91Usually ships in 7-10 business days
1GT1-4B400-00-00

(replaces part #
5EA-82100-11-00)

GT14B4 GS BATTERY -$159.99$133.482 In-Stock
226L-82131-00-00BAND, BATTERY$8.49$6.627 In-Stock
35VN-82115-00-00WIRE, PLUS LEAD$35.99$29.51Usually ships in 7-10 business days
45VN-82116-00-00WIRE, MINUS LEAD$18.99$15.57Usually ships in 7-10 business days
55VN-82501-20-00MAIN SWITCH STEERING LOCK$262.99$218.33Usually ships in 7-10 business days
65PX-82511-09-00BLANK KEY | AP$79.99$62.39Usually ships in 7-10 business days
790109-08196-00

(replaces part #
90109-08195-00)

BOLT$9.49$7.4010+ In-Stock
898517-05010-00

(replaces part #
98507-05010-00)

SCREW, PAN HEAD$4.60$3.9610+ In-Stock
94WM-82568-00-00COVER, MAIN SWITCH$60.99$47.57Usually ships in 7-10 business days
1095817-06016-00

(replaces part #
90105-06010-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
115VN-82530-11-00

(replaces part #
5VN-82530-10-00)

STOP SWITCH ASSY$31.99$26.23Usually ships in 7-10 business days
125VN-82590-40-00WIRE HARNESS ASSY | FOR U49$686.99$573.29Usually ships in 7-10 business days
135JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
1467F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
1567F-82151-30-00

(replaces part #
5JJ-82151-50-00)

FUSE (3A)$5.49$4.94Usually ships in 7-10 business days
165JW-82151-10-00FUSE (50A)$17.99$14.03
1790464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
1890464-08263-00CLAMP$1.85$1.66Usually ships in 7-10 business days
1990464-15195-00CLAMP$4.41$3.7910+ In-Stock
2090464-15192-00CLAMP$9.49$7.404 In-Stock
211UA-82591-00-00BAND$5.49$4.2810+ In-Stock
224WM-82139-00-00TUBE$4.70$4.23Usually ships in 7-10 business days
2390464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
2425G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
2590460-15126-00CLAMP, HOSE$8.49$7.645 In-Stock
265VN-81940-00-00STARTER RELAY ASSY (RC19-078A)$126.99$99.05Usually ships in 7-10 business days
2736Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
2895027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
291D7-81960-01-00

(replaces part #
1D7-81960-00-00)

RECTIFIER & REGULATOR ASSY$349.99$272.992 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
3090176-06055-00NUT, CROWN$6.49$5.0610+ In-Stock
315VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
323D8-82566-71-00

(replaces part #
3D8-82566-70-00)

SWITCH, SIDE STAND$86.99$67.85Usually ships in 7-10 business days
334WM-8252U-00-00COVER$17.49$14.34Usually ships in 7-10 business days
3498507-05016-00

(replaces part #
90157-05008-00)

SCREW, WITH WASHER$1.80$1.5510+ In-Stock
3590464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
3690464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
371UA-82591-00-00BAND$5.49$4.2810+ In-Stock
381UA-82591-00-00BAND$5.49$4.2810+ In-Stock
391UA-82591-00-00BAND$5.49$4.2810+ In-Stock
401UA-82591-00-00BAND$5.49$4.2810+ In-Stock
4190464-25004-00CLAMP$4.50$3.876 In-Stock
425EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.138 In-Stock
435EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
4490464-16003-00CLAMP$7.99$7.19Usually ships in 7-10 business days
4590464-15192-00CLAMP$9.49$7.404 In-Stock
465YU-85886-00-00SENSOR, AIR TEMPERATURE$37.99$29.6310+ In-Stock
4798517-05012-00

(replaces part #
98507-05012-00)

SCREW, PAN HEAD$5.49$4.283 In-Stock
4890464-08189-00CLAMP$2.60$2.34Usually ships in 7-10 business days
4990464-07209-00CLAMP$2.50$2.25Usually ships in 7-10 business days
5090464-20014-00CLAMP$5.49$4.94Usually ships in 7-10 business days
511UA-82591-00-00BAND$5.49$4.2810+ In-Stock
