2016 Yamaha Bolt Electrical 2 OEM Parts Diagram

Submodel BOLT - XVS95CGCB - 2016

Shop Aftermarket Parts

ELECTRICAL 2

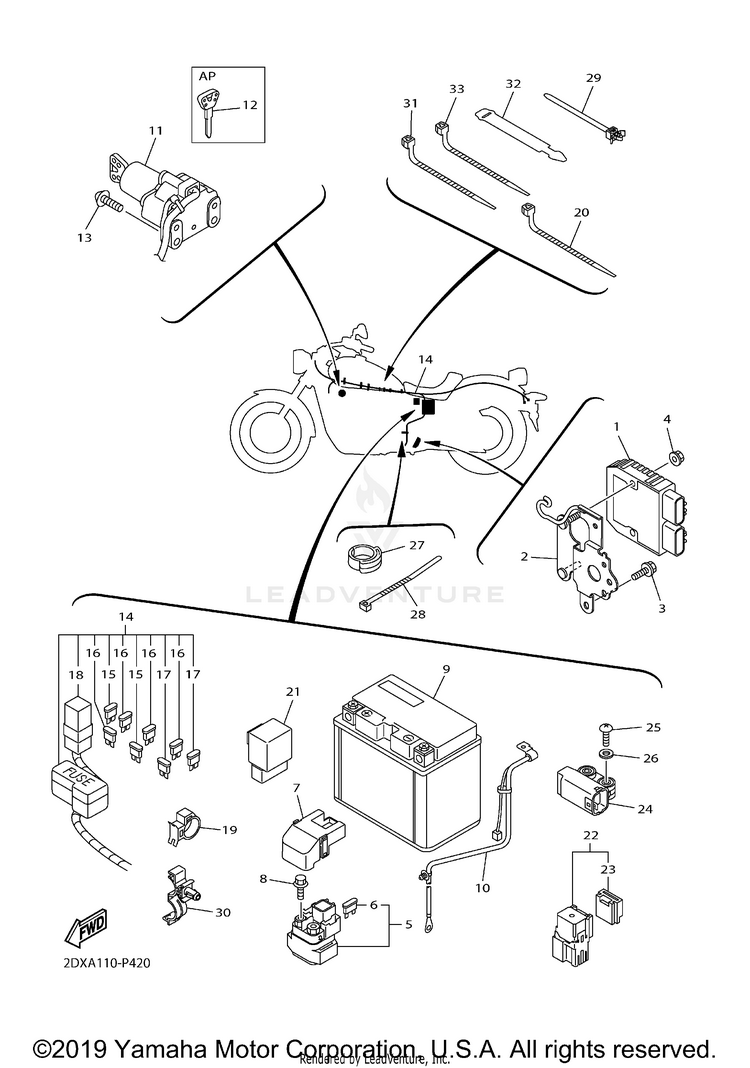

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11D7-81960-01-00RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
21TP-2128A-00-00BRACKET, REGULATOR$33.99$27.87Usually ships in 7-10 business days
395817-06014-00

(replaces part #
95827-06014-00)

BOLT, FLANGE-$2.8610+ In-Stock
495707-06500-00NUT, FLANGE$1.00$0.9910+ In-Stock
55S7-81940-00-00STARTER RELAY ASSY (RC19-089A)$124.99$97.49Usually ships in 7-10 business days
642X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
75SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
895022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
9YTZ-14S00-00-00

(replaces part #
2D1-82100-00-00)

YTZ14S YUASA BATTER$271.99$229.40Usually ships in 7-10 business days
101TP-82116-01-00

(replaces part #
1TP-82116-00-00)

WIRE, MINUS LEAD$36.99$30.33Usually ships in 7-10 business days
111TP-82510-01-00

(replaces part #
1TP-82510-00-00)

MAIN SWITCH ASSY$145.99$113.87Usually ships in 7-10 business days
124BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
1390149-06002-00

(replaces part #
90149-06188-00)

SCREW$9.49$8.54Usually ships in 7-10 business days
141TP-82590-02-00WIRE HARNESS ASSY$914.99$742.31Usually ships in 7-10 business days
1567F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
165JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
175JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
18JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
1990464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
201UA-82591-00-00BAND$5.49$4.2810+ In-Stock
215VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
221TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
235EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
245VU-82576-03-00

(replaces part #
5VU-82576-01-00)

SENSOR, LEAN ANGLE$105.99$82.672 In-Stock
2590160-04009-00SCREW, ROUND TAPPING$8.49$7.64Usually ships in 7-10 business days
2690201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
2790464-13227-00CLAMP$8.99$8.09Usually ships in 7-10 business days
2890464-36005-00CLAMP$0.99$0.89Usually ships in 7-10 business days
2990464-14006-00CLAMP$5.49$4.94Usually ships in 7-10 business days
3090464-16012-00CLAMP$8.49$6.626 In-Stock
3190464-15195-00CLAMP$4.41$3.7910+ In-Stock
321TP-82591-00-00BAND$4.00$3.60Usually ships in 7-10 business days
3390464-15195-00CLAMP$4.41$3.7910+ In-Stock
