2018 Yamaha MT-09 Electrical 1 OEM Parts Diagram

Submodel MT09 CA - MT09JCB - 2018

Shop Aftermarket Parts

ELECTRICAL 1

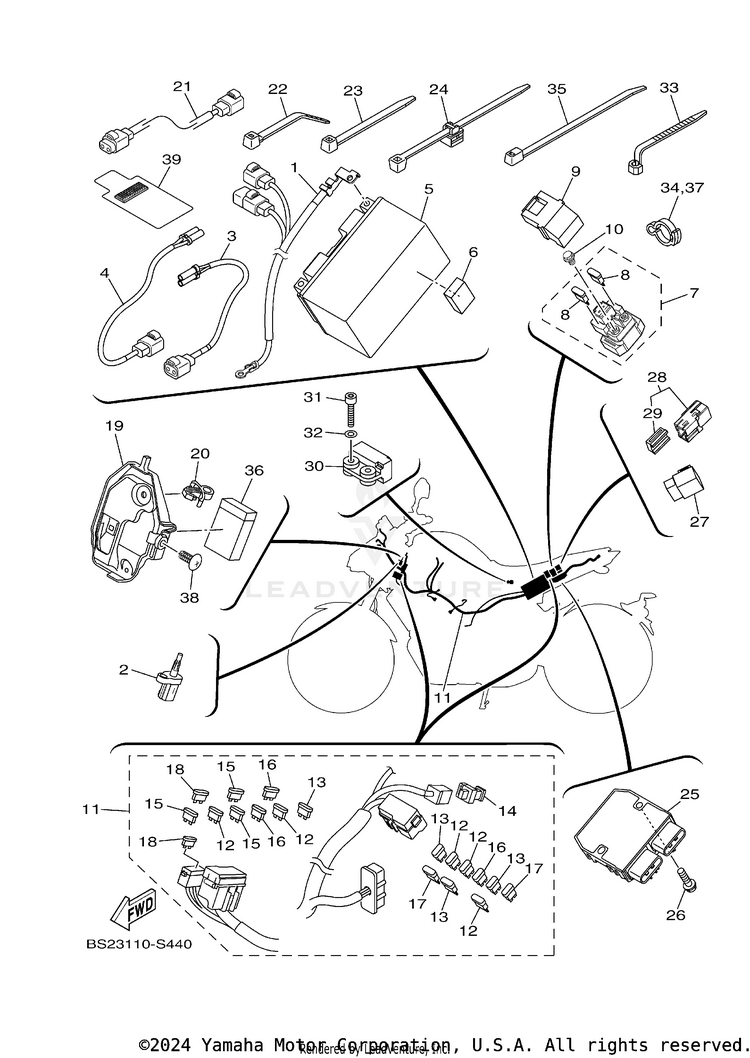

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1BS2-82116-00-00WIRE, MINUS LEAD$39.99$32.79Usually ships in 7-10 business days
25YU-85886-00-00SENSOR, AIR TEMPERATURE$37.99$29.6310+ In-Stock
31RC-82309-01-00WIRE, SUB LEAD$24.99$20.49Usually ships in 7-10 business days
41RC-82509-00-00WIRE, SUB LEAD$17.49$14.34Usually ships in 7-10 business days
5YTZ-10S00-00-00

(replaces part #
5VY-82100-00-00)

YTZ10S YUASA BATTER$239.99$224.72Usually ships in 7-10 business days
64D3-8252R-00-00DAMPER$8.49$6.621 In-Stock
71RC-81940-00-00STARTER RELAY ASSY$63.99$49.91Usually ships in 7-10 business days
842X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
95SL-82119-30-00COVER, LEAD WIRE$4.80$4.32Usually ships in 7-10 business days
1095022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
11BS2-82590-10-00WIRE HARNESS ASSY$1,058.99$923.21Usually ships in 7-10 business days
125JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
1367F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
145JW-82151-10-00FUSE (50A)$17.99$14.03
1567F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
165JJ-82151-80-00FUSE (2A-BL)$8.49$7.642 In-Stock
175JJ-82151-60-00FUSE (30A-BL)$8.49$7.64Usually ships in 7-10 business days
1867F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
191RC-82599-01-00

(replaces part #
1RC-82599-00-00)

COVER, CONNECTOR$7.49$6.74Usually ships in 7-10 business days
2090464-15157-00CLAMP$9.49$7.407 In-Stock
21BS2-82318-00-00WIRE, SUB-LEAD$23.99$19.67Usually ships in 7-10 business days
2290465-10098-00CLAMP$2.80$2.417 In-Stock
2390464-16061-00CLAMP$6.99$4.29Not Shipping
2490464-45007-00CLAMP$4.70$4.23Usually ships in 7-10 business days
251D7-81960-01-00RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
2695022-06025-00BOLT, FLANGE$1.90$1.6310+ In-Stock
275VK-81950-43-00

(replaces part #
5VK-81950-40-00)

RELAY ASSY (G8R-30Y-W4)$71.99$56.157 In-Stock
281ST-81950-00-00RELAY ASSY (1ST-00)$19.99$15.5910+ In-Stock
295JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
305PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
3191312-04020-00BOLT, HEXAGON SOCKET HEAD$2.65$2.38Usually ships in 7-10 business days
3290201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
3390464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3490464-14010-00CLAMP$3.65$3.28Usually ships in 7-10 business days
3590464-20022-00CLAMP$4.45$4.00Usually ships in 7-10 business days
361RC-82589-00-00PROTECTER, WIRE HARNESS$23.99$19.67Usually ships in 7-10 business days
3790464-14010-00CLAMP | FOR CAL$3.65$3.28Usually ships in 7-10 business days
3790464-16001-00CLAMP | FOR U49$2.39$2.15Usually ships in 7-10 business days
3890269-07015-00RIVET$2.60$2.34Usually ships in 7-10 business days
392D1-82589-02-00

(replaces part #
2D1-82589-00-00)

PROTECTER, WIRE HARNESS$11.99$9.83Usually ships in 7-10 business days
