2020 Yamaha Star Venture Electrical 2 OEM Parts Diagram

Submodel STAR VENTURE - XV19FLL - 2020

Shop Aftermarket Parts

ELECTRICAL 2

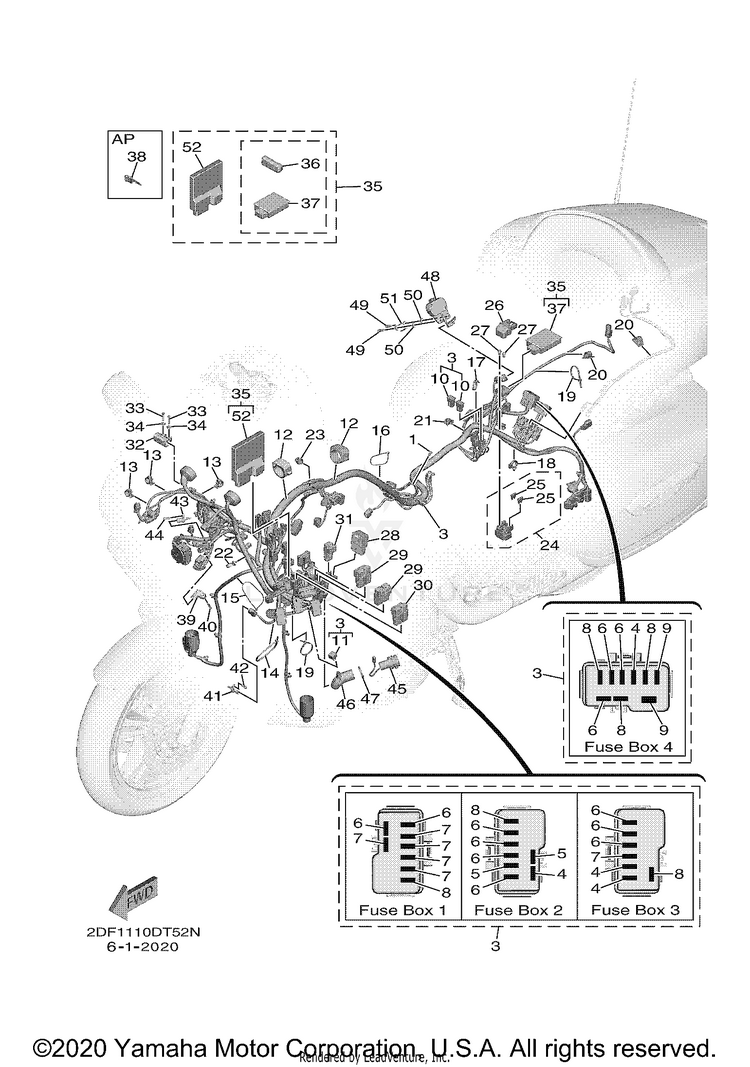

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
190153-06044-00SCREW, HEXAGON$2.20$1.98Usually ships in 7-10 business days
32DF-82590-03-00

(replaces part #
2DF-82590-00-00)

WIRE HARNESS ASSY$1,040.99$910.68Usually ships in 7-10 business days
467F-82151-30-00

(replaces part #
5JJ-82151-50-00)

FUSE (3A)$5.49$4.94Usually ships in 7-10 business days
567F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
65JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
767F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
867F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
95JJ-82151-60-00FUSE (30A-BL)$8.49$7.64Usually ships in 7-10 business days
105JW-82151-10-00FUSE (50A)$17.99$14.03
113XV-81980-00-00DIODE ASSY$19.99$16.39Usually ships in 7-10 business days
1290464-40002-00CLAMP$1.75$1.58Usually ships in 7-10 business days
1390464-16006-00CLAMP$10.49$8.182 In-Stock
1490464-80002-00CLAMP$6.49$5.84Usually ships in 7-10 business days
153MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
1690460-15126-00CLAMP, HOSE$8.49$7.645 In-Stock
1725G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
1890464-20181-00CLAMP$4.72$4.0610+ In-Stock
191UA-82591-00-00BAND$5.49$4.2810+ In-Stock
2090464-13185-00CLAMP$6.49$5.84Usually ships in 7-10 business days
2190464-11003-00CLAMP$1.60$1.44Usually ships in 7-10 business days
2290464-20016-00CLAMP$6.49$5.84Usually ships in 7-10 business days
2390464-14010-00CLAMP$3.65$3.28Usually ships in 7-10 business days
242DF-81940-00-00STARTER RELAY ASSY$45.99$37.71Usually ships in 7-10 business days
2536Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
265SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
2795027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
285VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
295XT-81950-00-00RELAY ASSY$25.99$21.31Usually ships in 7-10 business days
305XT-81950-00-00RELAY ASSY$25.99$21.31Usually ships in 7-10 business days
315DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
325VU-82576-03-00

(replaces part #
5VU-82576-01-00)

SENSOR, LEAN ANGLE$105.99$82.672 In-Stock
3391312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
3490201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
352DF-W862A-00-00REMOTE CONTROL UNIT SET$2,155.99$1,749.79Usually ships in 7-10 business days
362DF-86261-01-00

(replaces part #
2DF-86261-00-00)

XMTR. COMP.$300.99$247.60Usually ships in 7-10 business days
372DF-86265-00-00RECEIVER COMPLETE$409.99$338.34Usually ships in 7-10 business days
382DF-82511-09-00BLANK KEY | AP$12.99$10.65Usually ships in 7-10 business days
391WS-82380-00-00SENSOR, PRESSURE$209.99$163.798 In-Stock
4091317-05020-00

(replaces part #
91312-05020-00)

BOLT$3.55$3.0510+ In-Stock
415YU-85886-00-00SENSOR, AIR TEMPERATURE$37.99$29.6310+ In-Stock
4292012-05014-00BOLT, BUTTON HEAD$9.49$8.541 In-Stock
435YU-85886-00-00SENSOR, AIR TEMPERATURE$37.99$29.6310+ In-Stock
4492012-05014-00BOLT, BUTTON HEAD$9.49$8.541 In-Stock
4523P-8254B-00-00TERMINAL COMP.$92.99$72.53Usually ships in 7-10 business days
46538-82599-10-00COVER, CONNECTER$6.49$5.84Usually ships in 7-10 business days
4790464-25004-00CLAMP | (101.0X7.0)$4.50$3.876 In-Stock
482DF-82627-00-00SWITCH$110.99$86.57Usually ships in 7-10 business days
4992017-06020-00BOLT, BUTTON HEAD$4.05$3.488 In-Stock
5090201-06045-00WASHER, PLATE$9.49$7.409 In-Stock
512DF-82389-10-00PLATE 2$11.49$9.42Usually ships in 7-10 business days
522DF-8591A-01-00

(replaces part #
2DF-8591A-00-00)

ENGINE CONTROL UNIT$1,540.99$1,250.39Usually ships in 7-10 business days
