2020 Yamaha YZF-R1 Electrical 2 OEM Parts Diagram

Submodel YZFR1 - YZFR1MLC - 2020

Shop Aftermarket Parts

ELECTRICAL 2

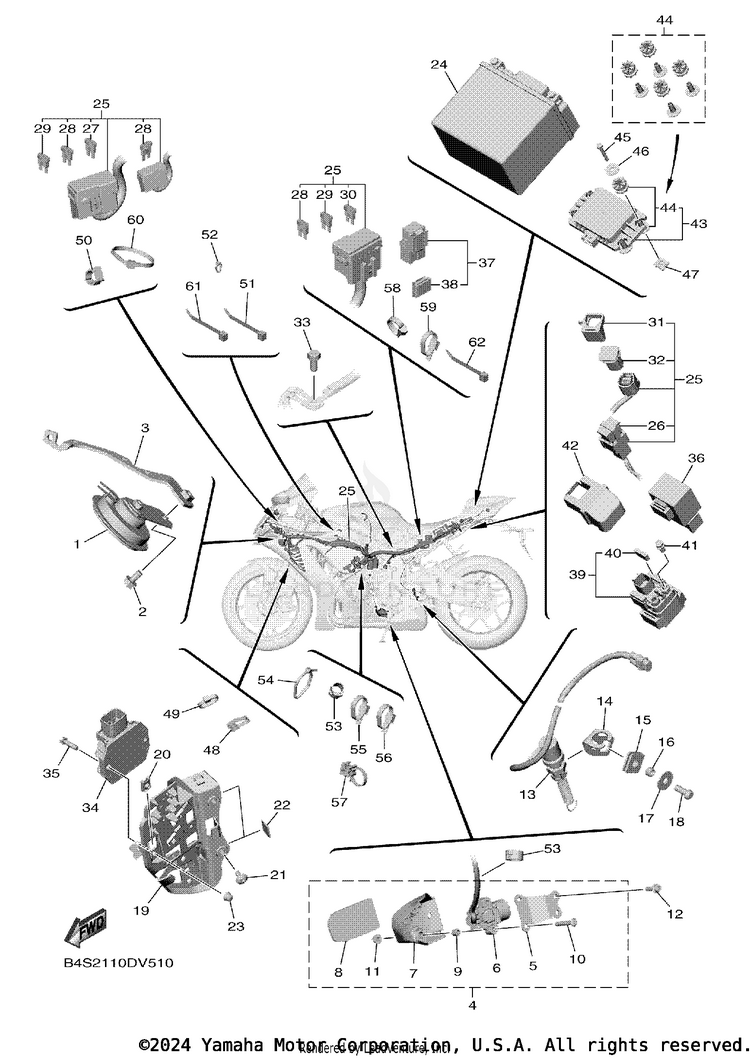

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B67-83371-00-00HORN$76.99$60.05Usually ships in 7-10 business days
295817-06012-00

(replaces part #
95812-06012-00)

BOLT, FLANGE$1.95$1.7710+ In-Stock
32CR-23377-00-00BRACKET, HORN$12.99$10.65Usually ships in 7-10 business days
4B3L-27406-00-00COVER ASSY$112.99$88.13Usually ships in 7-10 business days
5B3L-27961-00-00. .BRACKET, SENSOR 1$13.49$11.06Usually ships in 7-10 business days
6B3L-82566-01-00

(replaces part #
B3L-82566-00-00)

. .SWITCH, SIDE STAND$71.99$56.15Usually ships in 7-10 business days
7B3L-27453-00-00. .COVER 1$12.49$10.24Usually ships in 7-10 business days
8B3L-27498-00-00. .SEAT 1$3.65$3.28Usually ships in 7-10 business days
990387-05025-00COLLAR$8.49$7.64Usually ships in 7-10 business days
1092012-05030-00BOLT, BUTTON HEAD$8.49$7.64Usually ships in 7-10 business days
1195607-05200-00

(replaces part #
95602-05200-00)

NUT, U FLANGE$10.49$8.183 In-Stock
1290110-05038-00BOLT, HEXAGON SOCKET HEAD$8.49$6.628 In-Stock
132CR-82530-02-00

(replaces part #
2CR-82530-01-00)

STOP SWITCH ASSY$46.99$38.53Usually ships in 7-10 business days
142CR-2144G-00-00STAY, STOP SWITCH$5.99$5.39Usually ships in 7-10 business days
1590480-12607-00GROMMET$10.49$8.60Usually ships in 7-10 business days
1690387-06023-00COLLAR$10.49$8.184 In-Stock
1790201-06380-00WASHER, PLATE-$0.7110+ In-Stock
1892017-06016-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
19B3L-2836H-00-00BRACKET 5$32.99$27.05Usually ships in 7-10 business days
2090183-06069-00NUT, SPRING$7.49$5.8410+ In-Stock
2190111-06095-00BOLT, HEX. SOCKET BUTTON$9.49$7.40
2213S-21649-00-00DAMPER$7.49$6.74Usually ships in 7-10 business days
23663-45119-01-00

(replaces part #
663-45119-00-00)

CAP, GREASE NIPPLE$2.40$2.16Usually ships in 7-10 business days
245TJ-82100-01-00BATTERY ASSY (YTZ7S(F))$199.99$166.73Usually ships in 7-10 business days
25B4S-82590-11-00

(replaces part #
B4S-82590-10-00)

WIRE HARNESS ASSY$1,108.99$968.55Usually ships in 7-10 business days
265JW-82151-10-00FUSE (50A)$17.99$14.03
275JJ-82151-80-00FUSE (2A-BL)$8.49$7.642 In-Stock
285JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
2967F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
3067F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
31B3L-82155-00-00BAND$4.55$4.10Usually ships in 7-10 business days
32B3L-8215B-00-00. .CAP$4.85$4.36Usually ships in 7-10 business days
3391317-06012-00

(replaces part #
91312-06012-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
342CR-81960-01-00

(replaces part #
2CR-81960-00-00)

RECTIFIER & REGULATOR ASSY$183.99$143.51Usually ships in 7-10 business days
3590105-06148-00BOLT, FLANGE$9.49$7.404 In-Stock
365VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
371TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
385EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
392CR-81940-00-00STARTER RELAY ASSY$66.99$52.25Usually ships in 7-10 business days
401AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
4195022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
425SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
43B3L-8593A-02-00

(replaces part #
B3L-8593A-00-00)

INERTIAL MEASURE, UNIT ASSY$743.99$647.48Usually ships in 7-10 business days
442CR-W8A8D-01-00

(replaces part #
2CR-W8A8D-00-00)

GROMMET AND COLLAR$64.99$50.69Usually ships in 7-10 business days
4591312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
462CR-81162-00-00WASHER, PLAIN$2.25$2.02Usually ships in 7-10 business days
4790183-04039-00NUT, spring$8.49$7.64Usually ships in 7-10 business days
481UA-82591-00-00BAND$5.49$4.2810+ In-Stock
491UA-82591-00-00BAND$5.49$4.2810+ In-Stock
5090464-16003-00CLAMP$7.99$7.19Usually ships in 7-10 business days
511UA-82591-00-00BAND$5.49$4.2810+ In-Stock
5290465-10098-00CLAMP$2.80$2.417 In-Stock
5390464-13227-00CLAMP$8.99$8.09Usually ships in 7-10 business days
5490464-16061-00CLAMP$6.99$4.29Not Shipping
5590464-13077-00CLAMP | (95.0X7.0)$9.49$7.4010+ In-Stock
5690464-13077-00CLAMP | (95.0X7.0)$9.49$7.4010+ In-Stock
5790464-45006-00CLAMP$7.49$6.74Usually ships in 7-10 business days
5890464-13077-00CLAMP | (95.0X7.0)$9.49$7.4010+ In-Stock
5990464-13077-00CLAMP | (95.0X7.0)$9.49$7.4010+ In-Stock
603MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
611UA-82591-00-00BAND$5.49$4.2810+ In-Stock
621UA-82591-00-00BAND$5.49$4.2810+ In-Stock
