2023 Yamaha KODIAK 450 4X4 EPS Electrical 1 OEM Parts Diagram

Submodel KODIAK 450 EPS HUNTI - YFM45KPHPF - 2023

Shop Aftermarket Parts

ELECTRICAL 1

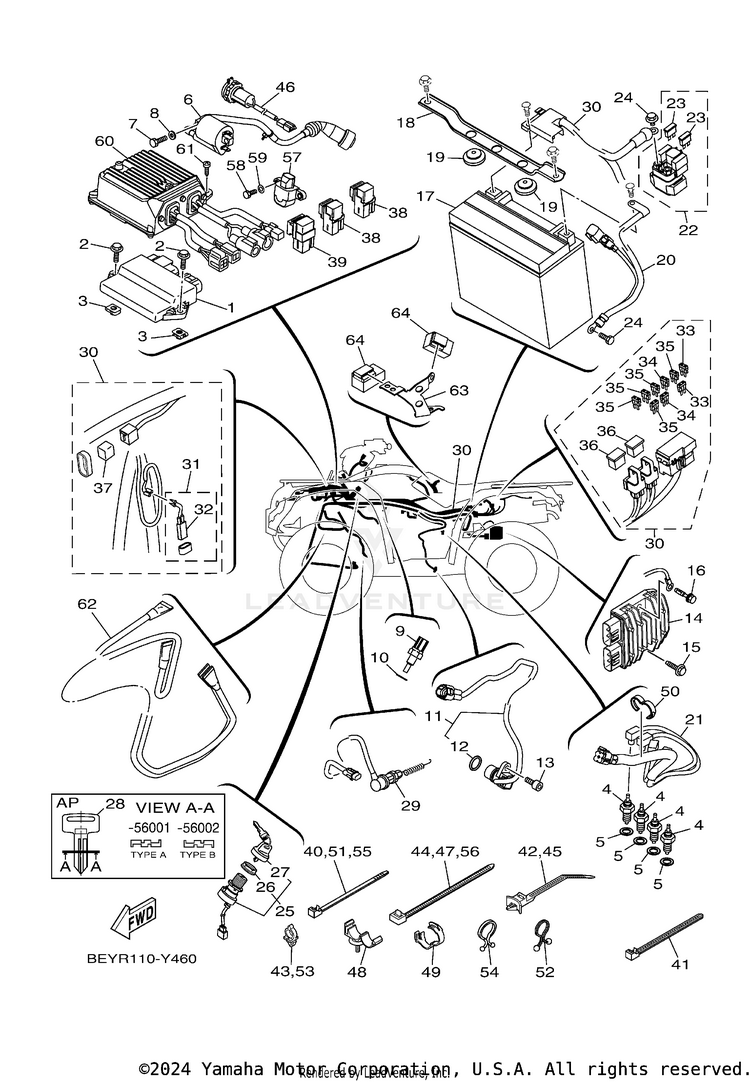

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B5R-8591A-21-00ENGINE CONTROL UNI$933.99$815.35Usually ships in 7-10 business days
295E32-06020-00BOLT, FLANGE DEEP RE$0.95$0.829 In-Stock
390183-06069-00

(replaces part #
90183-06053-00)

NUT, SPRING$7.49$5.8410+ In-Stock
43GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
590430-10148-00GASKET$5.99$4.6710+ In-Stock
6BB5-82320-03-00IGNITION COIL ASSY$87.99$68.63Usually ships in 7-10 business days
797017-06020-00

(replaces part #
97002-06020-00)

BOLT$4.06$3.4910+ In-Stock
892990-06600-00

(replaces part #
92902-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
952B-H3591-00-00

(replaces part #
4P9-83591-00-00)

THERMO UNIT$37.99$29.6310+ In-Stock
1090430-10004-00GASKET$7.49$5.8410+ In-Stock
113C2-83755-11-00SENSOR, SPEED$140.99$109.97Usually ships in 7-10 business days
124D9-81168-00-00O-RING$7.49$5.845 In-Stock
1391317-06016-00

(replaces part #
90110-06001-00)

BOLT (4MY)-$1.4210+ In-Stock
141D7-81960-11-00

(replaces part #
1D7-81960-10-00)

RECTIFIER & REGULATOR ASSY$267.99$209.03Usually ships in 7-10 business days
1590105-06833-00BOLT, FLANGE$2.30$1.983 In-Stock
1690109-06865-00BOLT$0.85$0.76Usually ships in 7-10 business days
17YTX-20LBS-00-00YTX20LBS YUASA BATT$165.99$132.604 In-Stock
185ND-H2128-02-00BRACKET, BATTERY$7.49$5.843 In-Stock
19371-82121-00-00PAD, BATTERY$9.99$7.797 In-Stock
20BB5-82116-00-00WIRE, MINUS LEAD$33.99$27.87Usually ships in 7-10 business days
215ND-82541-01-00WIRE, LEAD$48.99$40.17Usually ships in 7-10 business days
225B4-81940-00-00STARTER RELAY ASSY (RC19-080A)$110.99$86.579 In-Stock
AFTERMARKET ALTERNATIVE
$14.99$12.9910+ In-Stock
2342X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
2495022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
2528P-82510-02-00

(replaces part #
28P-82510-01-00)

MAIN SWITCH ASSY$75.99$59.272 In-Stock
263HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
273HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
2890890-56002-00ATV KEY BLANK (TYPE-B) | AP$3.55$3.055 In-Stock
2890890-56001-00ATV KEY BLANK (TYPE-A) | AP$3.60$3.1010+ In-Stock
29BB5-82530-01-00

(replaces part #
BB5-82530-00-00)

STOP SWITCH ASSY$45.99$37.71Usually ships in 7-10 business days
30B5R-82590-10-00WIRE HARNESS ASSY$881.99$768.80Usually ships in 7-10 business days
315GT-82180-00-00

(replaces part #
4GB-82180-00-00)

CIRCUIT BREAKER ASSY$35.99$28.072 In-Stock
324GB-82560-00-00THERMO SWITCH ASSY$42.99$35.25Usually ships in 7-10 business days
3367F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
345JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
3567F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
36JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
373WP-81980-00-00DIODE ASSY$24.99$19.497 In-Stock
388DM-81950-11-00RELAY ASSY (8DM-11)$33.99$26.519 In-Stock
395DM-81950-01-00RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
4090464-51800-00CLAMP | 213X7.60$16.49$13.52Usually ships in 7-10 business days
4190464-31827-00CLAMP | 122X4.80$3.70$3.33Usually ships in 7-10 business days
4290464-38800-00CLAMP$6.49$5.848 In-Stock
4390464-12830-00

(replaces part #
90464-10833-00)

CLAMP$1.60$1.3810+ In-Stock
4490464-48800-00CLAMP$4.90$4.41Not Shipping
4590464-38800-00CLAMP$6.49$5.848 In-Stock
461HP-H254B-10-00TERMINAL COMP.$20.99$16.373 In-Stock
4790464-48800-00CLAMP$4.90$4.41Not Shipping
4890464-12830-00CLAMP | d: 12mm$1.60$1.3810+ In-Stock
4990464-28003-00CLAMP$4.55$4.10Usually ships in 7-10 business days
5090464-16001-00CLAMP$2.39$2.15Usually ships in 7-10 business days
5190464-51800-00CLAMP | 213X7.60$16.49$13.52Usually ships in 7-10 business days
5290464-25267-00

(replaces part #
341-82594-00-00)

CLAMP$8.49$6.624 In-Stock
5390464-12830-00

(replaces part #
90464-10833-00)

CLAMP$1.60$1.3810+ In-Stock
5490464-37257-00CLAMP$2.40$2.16Usually ships in 7-10 business days
5590464-51800-00CLAMP | 213X7.60$16.49$13.52Usually ships in 7-10 business days
5690464-48800-00CLAMP$4.90$4.41Not Shipping
573B4-82576-10-00SENSOR, LEAN ANGLE$64.99$50.69Usually ships in 7-10 business days
5897095-05016-00

(replaces part #
97002-05016-00)

BOLT$1.75$1.5010+ In-Stock
5992990-05600-00

(replaces part #
92902-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
60B5R-859A0-00-00

(replaces part #
B5R-859A0-01-00)

POWER STRG. CONT. UN$945.99$768.02Usually ships in 7-10 business days
6195E32-06020-00BOLT, FLANGE DEEP RE$0.95$0.829 In-Stock
62BB5-82309-00-00WIRE, SUB LEAD$101.99$79.55Usually ships in 7-10 business days
63B5R-H331M-00-00HOLDER$0.80$0.72Usually ships in 7-10 business days
645JJ-81950-11-00RELAY ASSY$31.99$26.23Usually ships in 7-10 business days
