2023 Yamaha WR250F Electrical 2 OEM Parts Diagram

Submodel WR250F - WR250FP2 - 2023

Shop Aftermarket Parts

ELECTRICAL 2

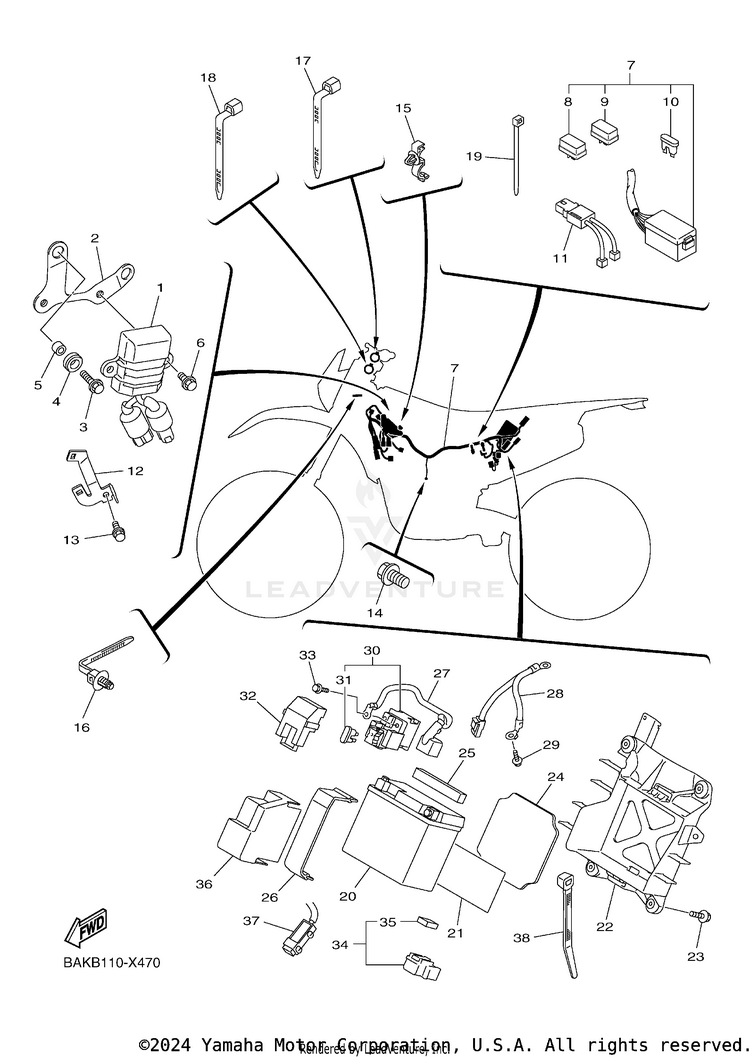

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B7B-81960-00-00RECTIFIER & REGULATO$169.99$132.595 In-Stock
2B7B-21287-00-00BRACKET, REGULATOR$14.49$11.88Usually ships in 7-10 business days
390105-06219-00BOLT, FLANGE$2.30$1.985 In-Stock
490480-13025-00GROMMET$4.00$3.4410+ In-Stock
590387-07573-00

(replaces part #
90387-066J9-00)

COLLAR$10.49$8.186 In-Stock
690105-06064-00BOLT, FLANGE$3.45$2.9710+ In-Stock
7BAK-82590-50-00WIRE HARNESS ASSY$590.99$494.18Usually ships in 7-10 business days
84WA-81980-00-00DIODE ASSY$32.99$25.739 In-Stock
93WP-81980-00-00DIODE ASSY$24.99$19.498 In-Stock
1067F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
111SL-82309-00-00WIRE, SUB LEAD$34.99$27.294 In-Stock
12B7B-82388-00-00PLATE$9.49$8.54Usually ships in 7-10 business days
1390105-06110-00BOLT, FLANGE$9.49$7.4010+ In-Stock
1495E32-06010-00BOLT, FLANGE DEEP RE-$1.0110+ In-Stock
1590464-17003-00CLAMP$3.90$3.355 In-Stock
1690464-30009-00CLAMP$3.30$2.97Usually ships in 7-10 business days
1790464-25004-00CLAMP | (101.0x7.0)$4.50$3.876 In-Stock
1890464-15195-00

(replaces part #
90464-13073-00)

CLAMP | (125.0x7.0)$4.41$3.7910+ In-Stock
191UA-82591-00-00BAND$5.49$4.2810+ In-Stock
205TJ-82100-01-00BATTERY ASSY (YTZ7S(F))$199.99$166.73Usually ships in 7-10 business days
2118P-82122-00-00SEAT, BATTERY$7.99$7.19Usually ships in 7-10 business days
22B3J-82128-00-00BRACKET, BATTERY$69.99$54.59Usually ships in 7-10 business days
2390119-06133-00BOLT, WITH WASHER$6.49$5.0610+ In-Stock
242GB-82176-00-00DAMPER$3.85$3.46Usually ships in 7-10 business days
254B5-2174X-00-00DAMPER$8.49$7.64Usually ships in 7-10 business days
268CY-82131-00-00BAND, BATTERY$14.49$11.3010+ In-Stock
27B7R-82115-00-00WIRE, PLUS LEAD$18.49$15.16Usually ships in 7-10 business days
28B7R-82116-00-00WIRE, MINUS LEAD$19.49$15.981 In-Stock
2990105-06064-00BOLT, FLANGE$3.45$2.9710+ In-Stock
302GB-81940-00-00STARTER RELAY ASSY (RC19-102B)$56.99$44.4510+ In-Stock
3136Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
325SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
3395022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
341ST-81950-00-00RELAY ASSY (1ST-00)$19.99$15.5910+ In-Stock
355JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
36B7R-8246B-00-00COVER 1$24.99$19.492 In-Stock
372GB-82718-00-00RESISTOR ASSY$58.99$46.012 In-Stock
3890465-10098-00CLAMP$2.80$2.417 In-Stock
