2026 Yamaha MT-09 SP Radiator & Hose OEM Parts Diagram

Submodel MT09 SP - MT09SPTCS - 2026

Shop Aftermarket Parts

RADIATOR & HOSE

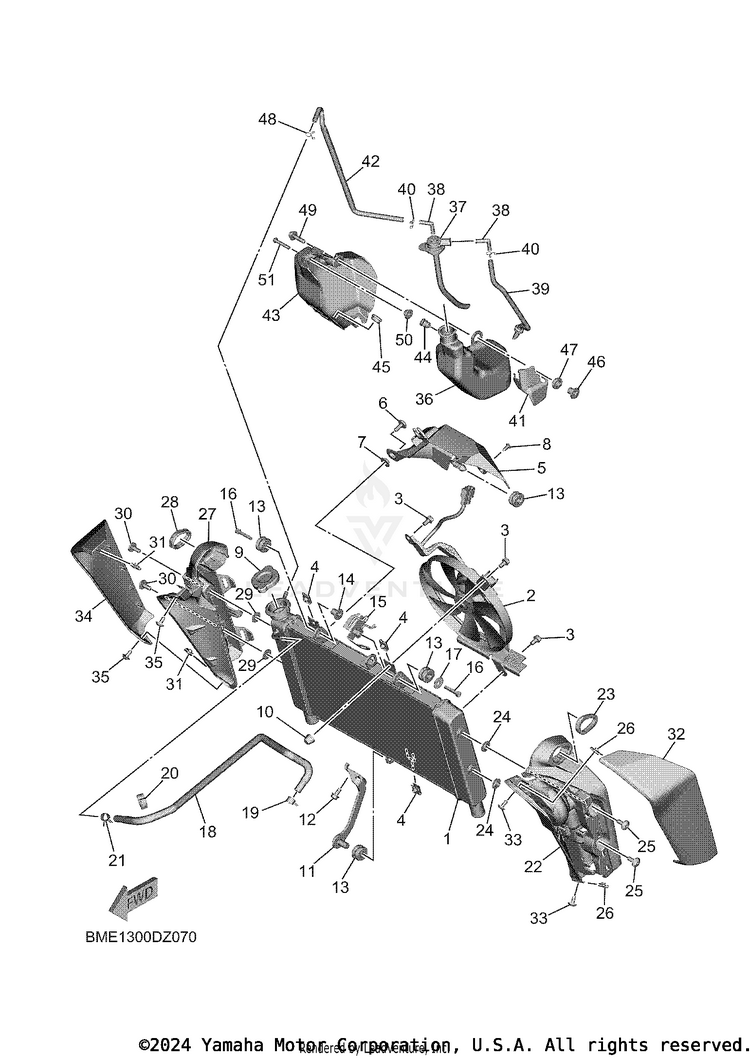

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1BME-12461-00-00RADIATOR COMP$326.99$269.54Usually ships in 7-10 business days
2BME-12405-01-00BLOWER ASSY$372.99$307.96Usually ships in 7-10 business days
35GJ-12675-00-00BOLT, BLOWER HOLDING$8.49$7.648 In-Stock
45YP-E2671-00-00NUT 1$4.55$4.10Usually ships in 7-10 business days
5B7N-12467-00-00COVER RADIATOR$13.49$11.06Usually ships in 7-10 business days
690111-06151-00

(replaces part #
90111-06161-00)

BOLT, HEXAGON SOCKET HEAD$3.45$2.979 In-Stock
790387-07717-00COLLAR$9.49$8.548 In-Stock
890269-05005-00RIVET$3.65$3.28Usually ships in 7-10 business days
95SL-12462-01-00CAP, RADIATOR$35.99$28.077 In-Stock
10663-45119-01-00CAP, GREASE NIPPLE$2.40$2.16Usually ships in 7-10 business days
11B7N-12638-01-00STAY 2$23.99$19.67Usually ships in 7-10 business days
1295D32-06012-00BOLT, FLANGE DEEP RECESS$9.49$8.54Usually ships in 7-10 business days
1390480-15363-00GROMMET$9.49$7.403 In-Stock
1490387-06158-00

(replaces part #
90387-063E6-00)

COLLAR$9.49$7.4010+ In-Stock
15BME-26132-00-00GUIDE, CABLE 2$32.99$27.05Usually ships in 7-10 business days
1690110-06138-00

(replaces part #
91317-06030-00)

BOLT$6.49$5.0610+ In-Stock
1790201-063J2-00

(replaces part #
90201-06071-00)

WASHER, PLATE$6.49$5.0610+ In-Stock
18B7N-1243A-00-00HOSE 1$45.99$37.71Usually ships in 7-10 business days
1990467-10039-00CLIP$10.49$8.188 In-Stock
2090464-16003-00CLAMP$7.99$7.19Usually ships in 7-10 business days
2190467-10039-00CLIP$10.49$8.188 In-Stock
22BME-2175T-00-00BRACKET 1$35.99$29.51Usually ships in 7-10 business days
23B7N-83321-00-00DAMPER, FLASHER 1$4.65$4.004 In-Stock
2490387-06382-00COLLAR$4.95$4.46Usually ships in 7-10 business days
2590111-06151-00

(replaces part #
90111-06161-00)

BOLT, HEXAGON SOCKET HEAD$3.45$2.979 In-Stock
2690183-050A6-00

(replaces part #
90183-05076-00)

NUT, SPRING$2.95$2.547 In-Stock
27BME-2175U-00-00BRACKET 2$33.99$27.87Usually ships in 7-10 business days
28B7N-83321-00-00DAMPER, FLASHER 1$4.65$4.004 In-Stock
2990387-06382-00COLLAR$4.95$4.46Usually ships in 7-10 business days
3090111-06151-00

(replaces part #
90111-06161-00)

BOLT, HEXAGON SOCKET HEAD$3.45$2.979 In-Stock
3190183-050A6-00

(replaces part #
90183-05076-00)

NUT, SPRING$2.95$2.547 In-Stock
32BME-2171E-00-00COVER, SIDE 5$20.99$17.21Usually ships in 7-10 business days
3390111-05002-00BOLT, HEX. SOCKET BUTTON$8.49$6.6210+ In-Stock
34BME-2171X-00-00COVER, SIDE 6$20.99$17.21Usually ships in 7-10 business days
3590111-05002-00BOLT, HEX. SOCKET BUTTON$8.49$6.6210+ In-Stock
361RC-21871-00-00TANK, RECOVERY$39.99$32.79Usually ships in 7-10 business days
37B7N-21875-00-00CAP$17.49$14.34Usually ships in 7-10 business days
381RC-21828-00-00ELBOW$4.75$4.28Usually ships in 7-10 business days
39B7N-21826-00-00PIPE, BREATHER$10.49$8.60Usually ships in 7-10 business days
4090467-08021-00

(replaces part #
90467-08075-00)

CLIP$9.49$7.4010+ In-Stock
41B7N-22825-00-00PROTECTOR 1$3.90$3.51Usually ships in 7-10 business days
42B7N-21816-00-00PIPE 1$15.49$12.70Usually ships in 7-10 business days
431RC-2172W-00-00COVER$18.99$15.57Usually ships in 7-10 business days
4490179-05523-00NUT$7.49$5.8410+ In-Stock
4590480-14153-00

(replaces part #
90480-13203-00)

GROMMET$10.49$8.60Usually ships in 7-10 business days
4690387-06285-00COLLAR$4.95$4.46Usually ships in 7-10 business days
471RC-21749-00-00COLLAR$4.40$3.96Usually ships in 7-10 business days
4890467-08021-00

(replaces part #
90467-08075-00)

CLIP$9.49$7.4010+ In-Stock
4990110-06233-00

(replaces part #
90110-06434-00)

BOLT, HEXAGON SOCKET HEAD$9.49$8.54Usually ships in 7-10 business days
501RC-21748-00-00COLLAR$5.99$5.39Usually ships in 7-10 business days
5192012-05030-00BOLT, BUTTON HEAD$8.49$7.64Usually ships in 7-10 business days
