2024 Husqvarna 701 ENDURO Transmission Ii - Countershaft OEM Parts Diagram

Submodel 701 FE/FS US ENGINE - 2024

Shop Aftermarket Parts

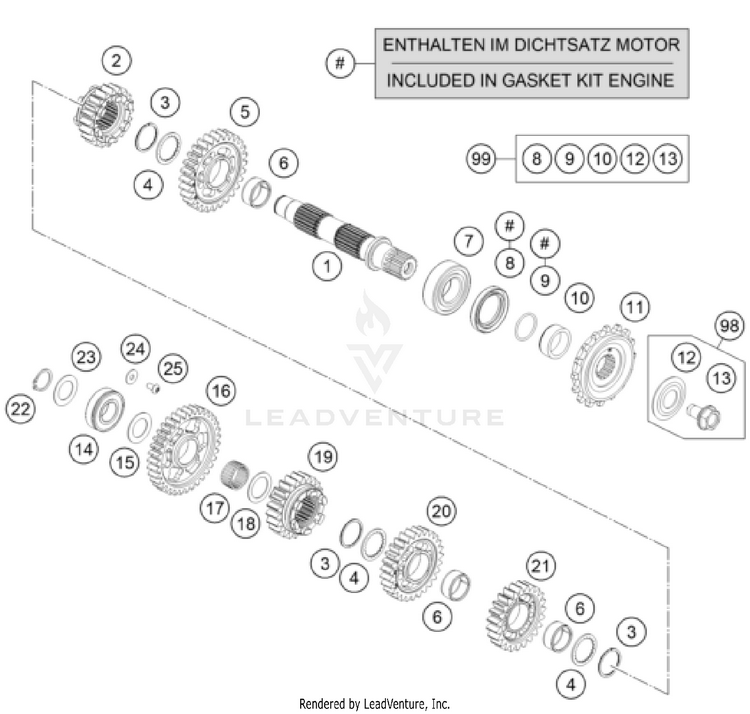

TRANSMISSION II - COUNTERSHAFT

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
176633110000counter shaft$76.55$65.07Usually ships in 7-10 business days
276633116000sliding gear 6th gear$51.25$43.56Usually ships in 7-10 business days
30471027000CIRCLIP XDNS-27$24.30$20.66Usually ships in 7-10 business days
476633040000STOP DISK 24.6X33X1.5$13.85$11.77Usually ships in 7-10 business days
576633112000idler gear 2nd gear$49.60$42.23Usually ships in 7-10 business days
60405242813GNEEDLE BEAR.K 24X28X13 DIVIDED$21.77$18.50Usually ships in 7-10 business days
749030023100CYL.ROLLER BEARING NJ205 C4$74.90$63.66Usually ships in 7-10 business days
80760003247001

(replaces part #
0760003247000)

Radial shaft seal 32x47x7 FKM75$16.16$13.7410+ In-Stock
90770020220O-RING 25,12X1,78 NBR70$3.99$3.3910+ In-Stock
1076633030012Spacing tube front sprocket$13.85$11.772 In-Stock
1158033029116front sprocket 16 teeth damped | ON DEMAND (SM)$36.18$30.7510+ In-Stock
1158033029115ENGINE SPROCKET 15 T DAMPED | ON DEMAND (Enduro)$36.18$30.7510+ In-Stock
1259033034044

(replaces part #
59033034000)

SCREW 10.9+SPRING WASHER$9.23$7.8510+ In-Stock
1359033034044

(replaces part #
59033029000)

SCREW 10.9+SPRING WASHER$9.23$7.8510+ In-Stock
140625060044BALL BEARING 6004 DDUN C4$15.28$12.994 In-Stock
1559033080000

(replaces part #
0690002000101)

SHIM 20X32X1$2.41$2.0510+ In-Stock
1676633111000idler gear 1st gear$43.11$36.71Usually ships in 7-10 business days
170400002201300needle bearing 22x26x13$8.13$7.32Usually ships in 7-10 business days
1863533032000

(replaces part #
0690002200100)

stop disc 22.2/31.7/1$3.62$3.0810+ In-Stock
1976633115000sliding gear 5th gear$49.16$41.85Usually ships in 7-10 business days
2076633113100idler gear 3rd gear$45.75$38.96Usually ships in 7-10 business days
2176633114000idler gear 4th gear$43.33$36.89Usually ships in 7-10 business days
220471200120CIRCLIP DIN471 20X1,2$2.99$2.542 In-Stock
2359033080000SHIM 20X32X1$2.41$2.0510+ In-Stock
240021050003washer DIN 9021 A - 5.3$1.99$1.6910+ In-Stock
25073801050105SOval head screw ISR M5x10-10.9 ISR25$1.99$1.945 In-Stock
9859033034044SCREW 10.9+SPRING WASHER$9.23$7.8510+ In-Stock
9976633110010Repair kit countershaft | ON DEMAND$42.45$36.08Usually ships in 7-10 business days
