2017 KTM 250 SX Transmission I - Main Shaft OEM Parts Diagram

Submodel 250 SX ENGINE - 2017

Shop Aftermarket Parts

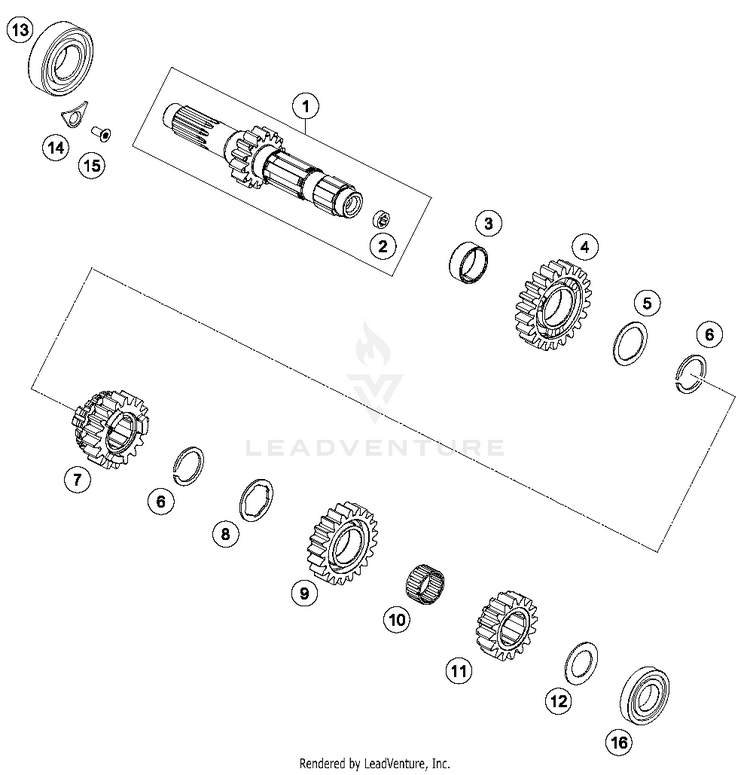

Transmission I - Main Shaft

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
179333001000

(replaces part #
77233001100)

Main shaft, cmpl.$256.40$217.94Usually ships in 7-10 business days
278033001110BUSHING$13.41$11.404 In-Stock
30405242812NEDDLE BEAR. K24X28X11,9 DIV.$8.57$7.2810+ In-Stock
479333005000

(replaces part #
54833005000)

Idler gear 5.G 22-Z$147.50$125.38Usually ships in 7-10 business days
579333043000

(replaces part #
50333043000)

Stop disk$3.99$3.3910+ In-Stock
677033022100

(replaces part #
77033022000)

Retaining ring 25x1,65$2.99$2.5410+ In-Stock
779333003000

(replaces part #
79233003000)

Sliding gear 3rd g. 18 teeth$175.22$148.94Usually ships in 7-10 business days
859033030000STOP DISC 25,2X32X1,5$3.99$3.3910+ In-Stock
979333004000

(replaces part #
54833004000)

Idler gear 4.G 21 teeth$147.50$125.38Usually ships in 7-10 business days
100405222613NEEDLE BEAR. K 22X26X13 TN$10.77$9.1510+ In-Stock
1179333002000

(replaces part #
54833002100)

Fixed gear 2nd g/16 teeth$109.55$93.12Usually ships in 7-10 business days
1277233015000DISK 20,2X32X1,3$6.15$5.238 In-Stock
130625062054BALL BEARING 6205 C3 NTN$24.30$20.6610+ In-Stock
1475030085100

(replaces part #
75030085000)

Retaining bracket crankshaft bearing$1.99$1.6910+ In-Stock
150019050121SINT. TORX FLAT HEAD M5X12 T25$2.99$2.5410+ In-Stock
160625160040GROOVED BALL BEAR. TM 16004 C3$27.49$23.3710+ In-Stock
