1978 Yamaha XT500 Rear Wheel OEM Parts Diagram

Submodel XT500E_205 - 1978

Shop Aftermarket Parts

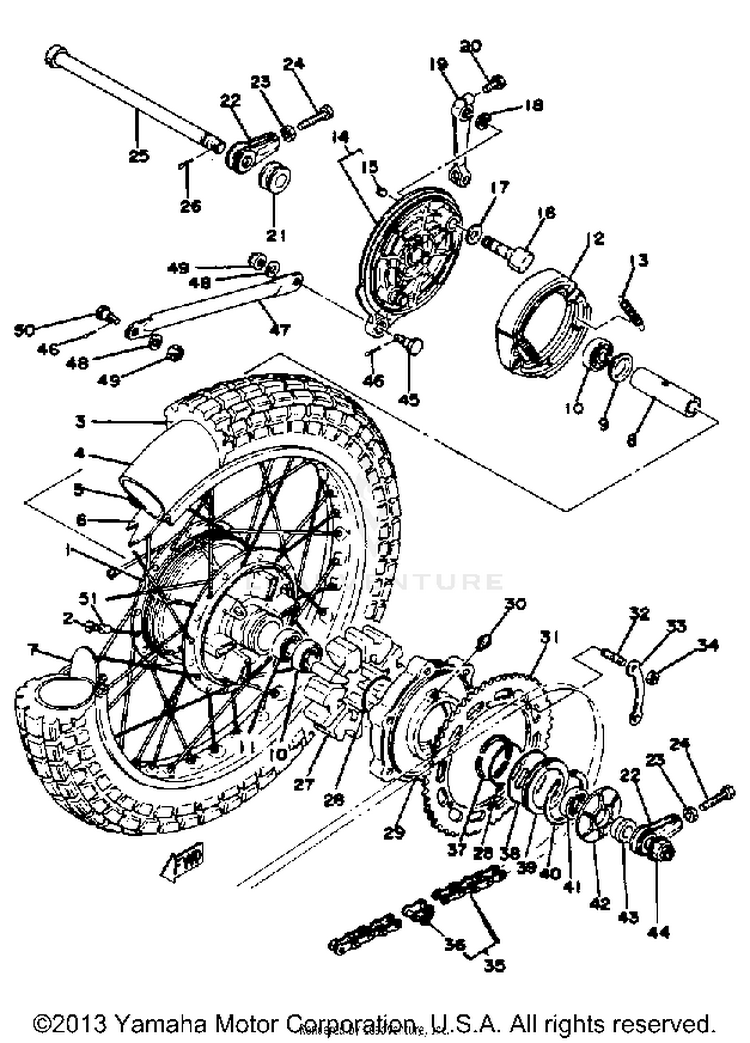

REAR WHEEL

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-1E6-25392-90-00SPOKE SET, OUTER 1$10.18$8.35Usually ships in 7-10 business days
-1E6-25391-90-00SPOKE SET, INNER 1$9.28$8.35Usually ships in 7-10 business days
11E6-25311-00-98HUB, REAR | LOW GLOSS BLK$136.99$106.85Not Shipping
21E6-25304-00-00SPOKE SET, REAR$182.99$142.73Usually ships in 7-10 business days
394140-18344-00400X18 BS TW5A$104.99$89.28Not Shipping
494212-18188-00

(replaces part #
94240-18098-00)

TUBE (110-140/80-100-18 M/C)$38.99$30.418 In-Stock
594418-18199-00RIM 1.85X18$177.99$138.83Not Shipping
694340-18086-00

(replaces part #
94345-18081-00)

BAND, RIM (2.50-18)$19.49$15.208 In-Stock
71T2-25394-00-00SPACER, BEAD$47.99$39.35Usually ships in 7-10 business days
890560-17311-00SPACER$38.99$31.97Usually ships in 7-10 business days
9146-25315-00-00FLANGE, SPACER$8.49$6.621 In-Stock
1093306-20310-00BEARING$41.99$32.7510+ In-Stock
1193306-20310-00BEARING$41.99$32.7510+ In-Stock
123GW-W253A-00-00

(replaces part #
214-W2535-00-00)

BRAKE SHOE KIT$109.99$85.796 In-Stock
1390507-20002-00SPRING, TENSION$9.49$7.409 In-Stock
141E6-25321-12-98BRAKE SHOE PLT ASSEMBLY | LOW GLOSS BLK$134.99$105.29Usually ships in 7-10 business days
1590480-10068-00GROMMET$9.49$7.4010+ In-Stock
16214-25351-01-00CAMSHAFT$19.99$16.39Not Shipping
17148-25353-00-00SHIM, CAMSHAFT$7.49$5.847 In-Stock
18148-25359-00-00SEAL, CAMSHAFT$5.49$4.286 In-Stock
194V5-25355-00-00LEVER, CAMSHAFT (168-25355-00)$45.99$37.71Usually ships in 7-10 business days
2090101-06291-00BOLT$9.49$7.403 In-Stock
2190387-170X9-00

(replaces part #
90387-17141-00)

COLLAR$18.49$15.16Usually ships in 7-10 business days
2248U-25388-00-00PULLER, CHAIN 1$26.99$22.13Usually ships in 7-10 business days
2395380-08700-00

(replaces part #
95303-08700-00)

NUT-$3.796 In-Stock
2490101-08060-00

(replaces part #
90101-08699-00)

BOLT$6.49$5.0610+ In-Stock
25150-25381-01-00

(replaces part #
150-25381-00-00)

AXLE,WHEEL$53.99$42.11Not Shipping
2691490-30030-00

(replaces part #
91401-30030-00)

PIN, COTTER$8.49$6.6210+ In-Stock
271E6-25364-00-00DAMPER$16.99$13.25Not Shipping
2893210-52312-00O-RING$10.49$8.184 In-Stock
291E6-25366-00-98CLUTCH, HUB | LOW GLOSS BLK$145.99$113.87Not Shipping
3093700-06M03-00NIPPLE, GREASE$8.49$7.6010+ In-Stock
3138W-25444-20-00SPROCKET, DRIVEN 44T$46.99$38.53Not Shipping
3290116-08218-00BOLT, STUD$9.49$7.4010+ In-Stock
332XJ-25412-00-00

(replaces part #
583-25412-00-00)

WASHER$4.80$4.1310+ In-Stock
3490170-08193-00NUT, HEXAGON$4.65$4.0010+ In-Stock
359Y585-20099-00520D5-100L DID (94515-20100)$108.99$85.01Not Shipping
3694681-68001-00

(replaces part #
94685-20011-00)

JOINT,CHAIN (DID 520DM-RJ)$5.49$4.284 In-Stock
371E6-25318-01-00

(replaces part #
1E6-25318-00-00)

STOPPER, HUB$7.49$6.74Usually ships in 7-10 business days
3893210-71311-00O-RING$13.49$11.06Usually ships in 7-10 business days
391E6-25319-01-00SEAL, HUB DUST$28.99$23.77Usually ships in 7-10 business days
4093450-78080-00CIRCLIP, INNER$13.49$11.06Usually ships in 7-10 business days
4193102-25061-00OIL SEAL, SD-TYPE$14.49$11.305 In-Stock
421E6-25367-00-00COVER, HUB DUST$13.99$11.47Not Shipping
4390387-17530-00COLLAR$12.49$10.24Usually ships in 7-10 business days
4490171-16024-00

(replaces part #
90171-16022-00)

NUT, CASTLE$29.99$24.59Usually ships in 7-10 business days
4590109-08406-00BOLT$12.49$10.242 In-Stock
4691490-20025-00

(replaces part #
91490-20020-00)

PIN, COTTER$1.99$1.7110+ In-Stock
473H7-25371-00-00BAR, TENSION$26.99$22.13Usually ships in 7-10 business days
4892990-08200-00WASHER, PLAIN$3.05$2.6210+ In-Stock
4990185-08055-00NUT, SELF-LOCKING$10.49$8.189 In-Stock
5090109-08368-00BOLT$9.49$7.406 In-Stock
513HT-25398-00-00

(replaces part #
156-25398-00-00)

BALANCER, WHEEL (15G)$8.49$7.64Usually ships in 7-10 business days
