2001 Yamaha TTR90 Crankcase Cover 1 OEM Parts Diagram

Submodel TTR90 - TTR90N - 2001

Shop Aftermarket Parts

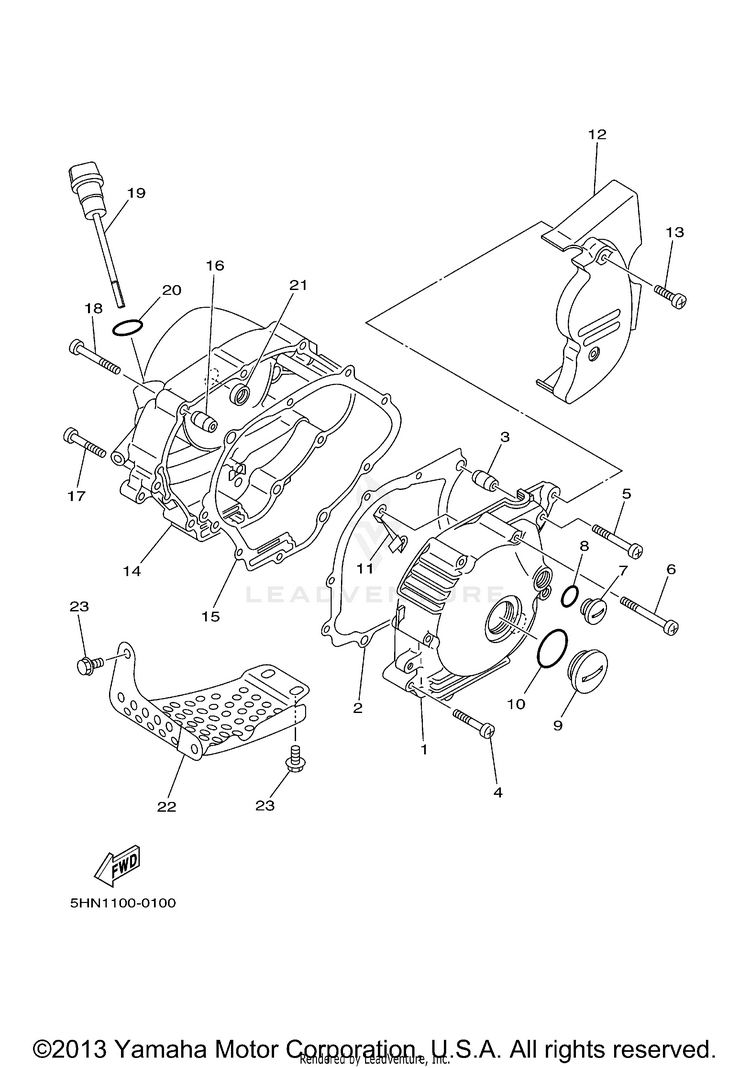

CRANKCASE COVER 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14GL-15411-12-00COVER, CRANKCASE 1 | (5HN5)$114.99$89.69Usually ships in 7-10 business days
24GL-15451-01-00

(replaces part #
5HN-15451-00-00)

GASKET, CRANKCASE CO | (5HN5)$17.99$14.037 In-Stock
399530-10114-00PIN, DOWEL | (5HN5)$2.65$2.4810+ In-Stock
498507-06040-00SCREW, PAN HEAD | (5HN5)$3.22$2.779 In-Stock
598507-06050-00SCREW, PAN HEAD | (5HN5)$3.55$3.0510+ In-Stock
698507-06060-00SCREW, PAN HEAD | (5HN5)$7.99$6.238 In-Stock
790340-14068-00PLUG, STRAIGHT SCREW | (5HN5)$20.99$16.373 In-Stock
893210-14369-00O-RING | (5HN5)$8.49$6.6210+ In-Stock
990340-32069-00PLUG, STRAIGHT SCREW | (5HN5)$34.99$28.69Usually ships in 7-10 business days
1093210-32172-00O-RING | (5HN5)$8.49$6.6210+ In-Stock
114NM-15113-00-00PLATE | (5HN5)$4.90$4.41Usually ships in 7-10 business days
125HN-15418-00-00COVER, CHAIN CASE | (5HN5)$47.99$37.433 In-Stock
1398517-06025-00

(replaces part #
98507-06025-00)

SCREW, PAN HEAD | (5HN5)$4.05$3.4810+ In-Stock
144GL-15421-00-00COVER, CRANKCASE 2 | (5HN5)$149.99$116.99Not Shipping
155HN-15461-00-00GASKET, CRANKCASE COVER 2 | (5HN5)$21.99$17.1510+ In-Stock
1699530-10114-00PIN, DOWEL | (5HN5)$2.65$2.4810+ In-Stock
1798507-06040-00SCREW, PAN HEAD | (5HN5)$3.22$2.779 In-Stock
1898507-06050-00SCREW, PAN HEAD | (5HN5)$3.55$3.0510+ In-Stock
1955X-15362-10-00

(replaces part #
55X-15362-02-00)

PLUG, OIL LEVEL | (5HN5)$21.99$17.155 In-Stock
2093210-19123-00O-RING | (5HN5)$8.99$7.0110+ In-Stock
2193101-10142-00OIL SEAL | (5HN5)$9.49$7.4010+ In-Stock
224GL-15436-01-00

(replaces part #
4GL-15436-00-00)

COVER, STARTING MOTOR | (5HN5)$51.99$40.55Usually ships in 7-10 business days
2395817-08016-00

(replaces part #
95827-08016-00)

BOLT,FLANGE (JN5) | (5HN5)$5.49$4.2810+ In-Stock
