2011 Yamaha YZF-R1 Electrical 2 OEM Parts Diagram

Submodel YZFR1 - YZFR1ACL - 2011

Shop Aftermarket Parts

ELECTRICAL 2

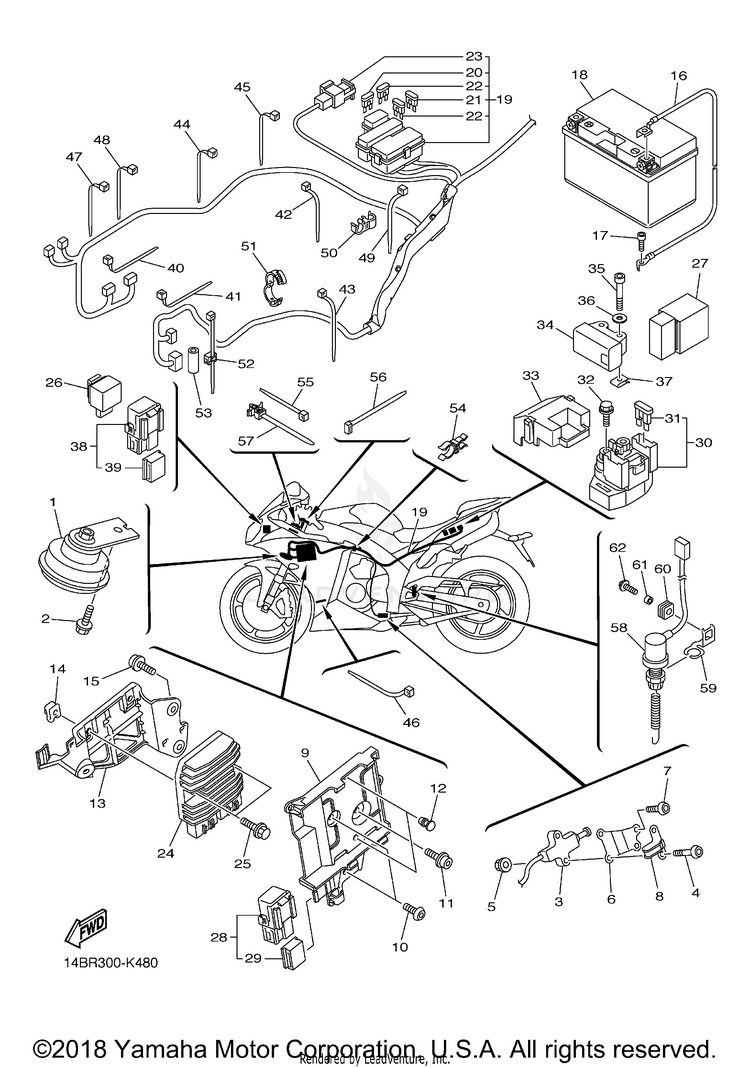

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
114B-83371-00-00HORN$107.99$84.23Usually ships in 7-10 business days
295817-06012-00

(replaces part #
95802-06012-00)

BOLT, FLANGE$1.95$1.7710+ In-Stock
313S-82566-50-00SWITCH, SIDE STAND$170.99$133.37Usually ships in 7-10 business days
492012-05025-00BOLT, BUTTON HEAD$3.85$3.46Usually ships in 7-10 business days
595607-05200-00

(replaces part #
95602-05200-00)

NUT, U FLANGE$10.49$8.183 In-Stock
614B-27961-00-00BRACKET, SENSOR 1$11.99$9.83Usually ships in 7-10 business days
792012-05016-00BOLT, BUTTON HEAD$9.49$7.4010+ In-Stock
814B-27911-00-00HOLDER$7.49$6.74Usually ships in 7-10 business days
914B-2836H-00-00BRACKET 5$41.99$34.43Usually ships in 7-10 business days
1090111-06119-00BOLT, HEX. SOCKET BUTTON$9.49$8.54Usually ships in 7-10 business days
1190110-06245-00BOLT, HEXAGON SOCKET HEAD$9.49$7.408 In-Stock
1290338-07180-00

(replaces part #
90338-06018-00)

PLUG$8.49$6.628 In-Stock
1314B-2836J-00-00BRACKET 6$31.99$26.23Usually ships in 7-10 business days
1490183-06069-00NUT, SPRING$7.49$5.8410+ In-Stock
1590110-06245-00BOLT, HEXAGON SOCKET HEAD$9.49$7.408 In-Stock
1614B-82116-00-00WIRE, MINUS LEAD$38.99$31.97Usually ships in 7-10 business days
1791317-06012-00

(replaces part #
91312-06012-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
18YTZ-10S00-00-00

(replaces part #
5VY-82100-00-00)

YTZ10S YUASA BATTER$239.99$224.72Usually ships in 7-10 business days
1914B-82590-40-00WIRE HARNESS ASSY$977.99$818.69Usually ships in 7-10 business days
205JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
2167F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
225JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
235JW-82151-10-00FUSE (50A)$17.99$14.03
241D7-81960-01-00

(replaces part #
1D7-81960-00-00)

RECTIFIER & REGULATOR ASSY$349.99$272.992 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
2590105-06148-00BOLT, FLANGE$9.49$7.404 In-Stock
264MY-83350-03-00

(replaces part #
4MY-83350-01-00)

FLASHER RELAY ASSY$56.99$44.454 In-Stock
275VK-81950-43-00

(replaces part #
5VK-81950-40-00)

RELAY ASSY (G8R-30Y-W4)$71.99$56.157 In-Stock
285JJ-81950-20-00RELAY ASSY (5JJ-20)$63.99$49.911 In-Stock
295JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
302C0-81940-00-00STARTER RELAY ASSY (RC19-054)$168.99$131.81Usually ships in 7-10 business days
3136Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
3295022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
335SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
345VU-82576-03-00

(replaces part #
5VU-82576-01-00)

SENSOR, LEAN ANGLE$105.99$82.672 In-Stock
3591312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
3690201-047A2-00WASHER, PLATE$4.00$3.445 In-Stock
3790183-04039-00NUT, spring$8.49$7.64Usually ships in 7-10 business days
385JJ-81950-20-00RELAY ASSY (5JJ-20)$63.99$49.911 In-Stock
395JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
4090464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
4190464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
4290465-13M11-00CLAMP$8.49$6.621 In-Stock
4390464-16061-00CLAMP$6.99$4.29Not Shipping
4490464-16061-00CLAMP$6.99$4.29Not Shipping
4590464-13077-00CLAMP$9.49$7.4010+ In-Stock
4690464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
4790464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
4890464-13077-00CLAMP$9.49$7.4010+ In-Stock
4990464-13077-00CLAMP$9.49$7.4010+ In-Stock
5090464-12009-00CLAMP$4.40$3.96Usually ships in 7-10 business days
5190464-16001-00CLAMP$2.39$2.15Usually ships in 7-10 business days
5290464-36004-00CLAMP$8.49$7.64Usually ships in 7-10 business days
5390445-10365-00

(replaces part #
90445-107A5-00)

HOSE$6.49$5.84Not Shipping
5490464-21256-00CLAMP$4.20$3.78Usually ships in 7-10 business days
5590464-16061-00CLAMP$6.99$4.29Not Shipping
5690464-59001-00CLAMP$16.49$13.52Usually ships in 7-10 business days
5790464-10112-00

(replaces part #
90464-12089-00)

CLAMP$9.49$7.404 In-Stock
5814B-82530-01-00

(replaces part #
14B-82530-00-00)

STOP SWITCH ASSY$104.99$81.89Usually ships in 7-10 business days
5914B-2144G-00-00STAY, STOP SWITCH$9.49$8.54Usually ships in 7-10 business days
6090480-12607-00GROMMET$10.49$8.60Usually ships in 7-10 business days
6190387-06M16-00COLLAR$3.65$3.28Usually ships in 7-10 business days
6290159-06082-00

(replaces part #
90159-06150-00)

SCREW, WITH WASHER$10.49$8.1810+ In-Stock
