2013 Yamaha Raider XV1900C Clutch OEM Parts Diagram

Submodel RAIDER - XV19CDCB - 2013

Shop Aftermarket Parts

CLUTCH

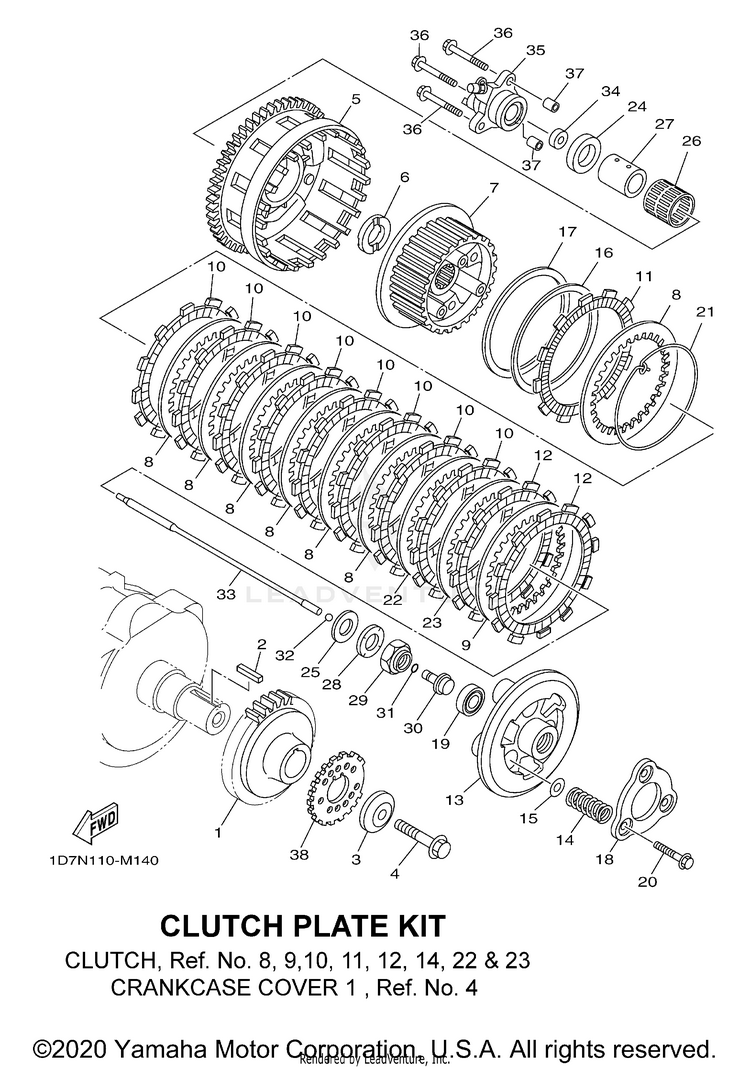

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11D7-16111-00-00GEAR, PRIMARY DRIVE$231.99$183.53Usually ships in 7-10 business days
24WM-16193-00-00KEY, FEATHER$7.99$7.191 In-Stock
34WM-16181-00-00SPACER 1$34.99$28.69Usually ships in 7-10 business days
490105-12059-00BOLT, FLANGE$21.99$18.03Usually ships in 7-10 business days
51D7-16150-10-00PRIMARY DRIVEN GEAR COMP.$504.99$422.81Usually ships in 7-10 business days
61D7-16154-00-00PLATE, THRUST 1$39.99$32.79Usually ships in 7-10 business days
71D7-16371-10-00BOSS, CLUTCH$150.99$119.46Usually ships in 7-10 business days
82H7-16325-10-00

(replaces part #
2H7-16325-00-00)

PLATE, CLUTCH 2 | INCL. IN CLUTCH PLATE KIT$12.99$10.1310+ In-Stock
91D7-16325-00-00PLATE, CLUTCH 2 | INCL. IN CLUTCH PLATE KIT$16.49$13.52Usually ships in 7-10 business days
101D7-16321-00-00PLATE, FRICTION | INCL. IN CLUTCH PLATE KIT$28.99$23.77Usually ships in 7-10 business days
114XV-16331-00-00PLATE, FRICTION 2 | INCL. IN CLUTCH PLATE KIT$26.99$22.13Usually ships in 7-10 business days
121PK-16331-00-00PLATE, FRICTION 2 | INCL. IN CLUTCH PLATE KIT$32.99$25.738 In-Stock
131D7-16351-10-00PLATE, PRESSURE 1$159.99$124.79Usually ships in 7-10 business days
141D7-16173-00-00SPRING, COMPRESSION | INCL. IN CLUTCH PLATE KIT$12.99$10.65Usually ships in 7-10 business days
151D7-16384-00-00PLATE, SEAT$7.49$6.74Usually ships in 7-10 business days
1636Y-16383-00-00SPRING, CLUTCH BOSS$74.99$58.496 In-Stock
1736Y-16384-00-00PLATE, SEAT$31.99$24.956 In-Stock
181D7-16352-00-00PLATE, PRESSURE 2$18.99$15.57Usually ships in 7-10 business days
1993306-00315-00

(replaces part #
93306-00304-00)

BEARING$36.99$28.856 In-Stock
201D7-16337-00-00SCREW, SPRING$2.65$2.38Usually ships in 7-10 business days
212H7-16385-00-00RING, CLUTCH BOSS$30.99$24.174 In-Stock
2247X-16324-10-00

(replaces part #
47X-16324-00-00)

PLATE, CLUTCH 1 | UR$30.99$25.41Usually ships in 7-10 business days
222H7-16324-10-00

(replaces part #
2H7-16324-00-00)

PLATE, CLUTCH 1 | UR$23.99$18.7110+ In-Stock
222H7-16325-10-00

(replaces part #
2H7-16325-00-00)

PLATE, CLUTCH 2 | UR INCL. IN CLUTCH PLATE KIT$12.99$10.1310+ In-Stock
2347X-16324-10-00

(replaces part #
47X-16324-00-00)

PLATE, CLUTCH 1 | UR$30.99$25.41Usually ships in 7-10 business days
232H7-16324-10-00

(replaces part #
2H7-16324-00-00)

PLATE, CLUTCH 1 | UR$23.99$18.7110+ In-Stock
232H7-16325-10-00

(replaces part #
2H7-16325-00-00)

PLATE, CLUTCH 2 | UR INCL. IN CLUTCH PLATE KIT$12.99$10.1310+ In-Stock
241D7-16164-00-00PLATE, THRUST 2$18.99$15.57Usually ships in 7-10 business days
2590201-22013-00WASHER, PLATE$9.49$7.402 In-Stock
2693310-33559-00BEARING$38.99$31.97Usually ships in 7-10 business days
2790387-28006-00COLLAR$41.99$34.43Usually ships in 7-10 business days
2890208-22003-00WASHER, CONICAL SPRING$13.49$10.523 In-Stock
2990179-22010-00NUT$22.99$17.935 In-Stock
304KG-16356-00-00ROD, PUSH 1$33.99$26.513 In-Stock
3193210-06632-00O-RING$9.49$7.4010+ In-Stock
3293511-32027-00

(replaces part #
93511-32017-00)

BALL$9.49$7.4010+ In-Stock
331D7-16357-00-00ROD, PUSH 2$66.99$52.25Usually ships in 7-10 business days
3493109-08061-00OIL SEAL$8.49$6.6210+ In-Stock
351D7-16381-00-00PUSH LEVER COMP.$242.99$189.53Usually ships in 7-10 business days
3695814-06055-00BOLT, FLANGE$4.55$4.10Usually ships in 7-10 business days
3799530-08012-00PIN, DOWEL$6.99$5.4510+ In-Stock
381D7-81673-01-00ROTOR$14.49$11.88Usually ships in 7-10 business days
391D7-W001G-00-00CLUTCH PLATE KIT$234.99$183.29Usually ships in 7-10 business days
