2015 Yamaha Bolt R-Spec Side Cover OEM Parts Diagram

Submodel BOLT R SPEC CA - XVS95CFCB - 2015

Shop Aftermarket Parts

SIDE COVER

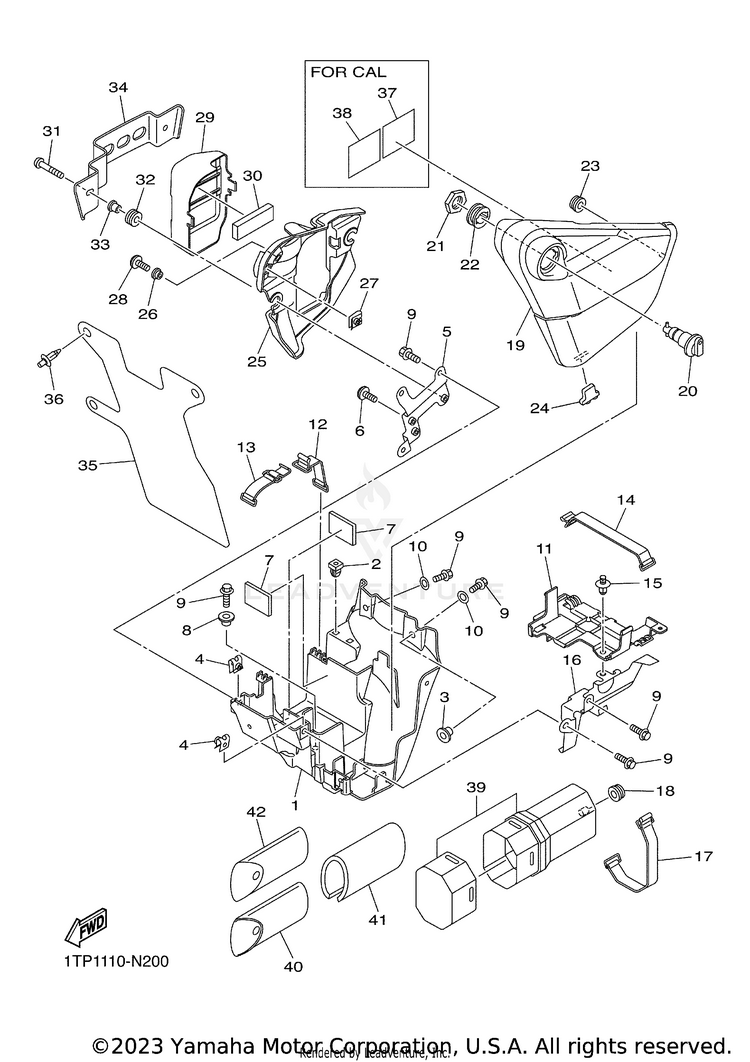

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11TP-2177G-01-00

(replaces part #
1TP-2177G-00-00)

BOX, BATTERY$24.99$20.49Usually ships in 7-10 business days
290480-07003-00GROMMET$1.60$1.44Usually ships in 7-10 business days
390387-06239-00COLLAR$1.75$1.58Usually ships in 7-10 business days
490183-060A6-00NUT, SPRING$5.99$4.6710+ In-Stock
51TP-2172E-00-00STAY, SIDE COVER 1$13.49$11.06Usually ships in 7-10 business days
692017-06012-00BOLT, BUTTON HEAD-$3.584 In-Stock
75S7-2139X-00-00DAMPER$1.75$1.58Usually ships in 7-10 business days
890387-06267-00COLLAR$8.49$7.64Usually ships in 7-10 business days
995022-06014-00BOLT, FLANGE$3.40$2.928 In-Stock
1090201-062P7-00WASHER, PLATE$6.49$5.84Usually ships in 7-10 business days
111TP-2177A-01-00

(replaces part #
1TP-2177A-00-00)

BOX$10.49$8.60Usually ships in 7-10 business days
123TJ-82131-00-00BAND, BATTERY$24.99$20.491 In-Stock
131TP-82131-00-00BAND, BATTERY$12.49$10.24Usually ships in 7-10 business days
147H3-82131-00-00

(replaces part #
18G-82131-00-00)

BAND, BATTERY$18.99$14.819 In-Stock
1590269-07077-00RIVET$9.49$7.4010+ In-Stock
161TP-28170-00-00HOLDER, TOOL$17.49$14.34Usually ships in 7-10 business days
177H3-82131-00-00

(replaces part #
18G-82131-00-00)

BAND, BATTERY$18.99$14.819 In-Stock
1890480-20001-00GROMMET$5.49$4.94Usually ships in 7-10 business days
191TP-21711-00-00COVER, SIDE 1$30.99$25.41Usually ships in 7-10 business days
2055K-21708-00-00LOCK ASSY 2$86.99$67.85Usually ships in 7-10 business days
2190170-22187-00NUT$10.49$8.184 In-Stock
2290480-24186-00GROMMET$9.49$8.541 In-Stock
2390480-13014-00

(replaces part #
90480-13398-00)

GROMMET$9.49$7.4010+ In-Stock
242N4-21717-00-00DAMPER$8.49$6.627 In-Stock
251TP-21721-00-00COVER, SIDE 2$28.99$23.77Usually ships in 7-10 business days
2690387-06173-00COLLAR$8.49$7.64Usually ships in 7-10 business days
2790183-060A6-00NUT, SPRING$5.99$4.6710+ In-Stock
2890111-06038-00BOLT, HEX. SOCKET BUTTON$4.65$4.0010+ In-Stock
291TP-2124E-00-00COVER, BATTERY$15.49$12.70Usually ships in 7-10 business days
304D3-24181-00-00DAMPER, LOCATING 1$2.85$2.56Usually ships in 7-10 business days
3190111-06030-00BOLT, HEXAGON SOCKET BUTTON$4.75$4.086 In-Stock
3290480-14003-00GROMMET$9.49$7.409 In-Stock
3390387-0602X-00COLLAR$10.49$8.184 In-Stock
341TP-2176E-00-00PLATE$56.99$44.45Usually ships in 7-10 business days
351TP-2172W-00-00COVER$28.99$23.77Usually ships in 7-10 business days
3690269-06008-00RIVET$9.49$7.4010+ In-Stock
AFTERMARKET ALTERNATIVE
$6.99$4.9910+ In-Stock
375RU-21686-00-00PLATE, ROUTING 2 | FOR CALIFORNIA$5.99$5.39Usually ships in 7-10 business days
3834B-21684-00-00PLATE, ROUTING | FOR CALIFORNIA$7.49$6.743 In-Stock
39BL3-21107-00-00

(replaces part #
1TP-28173-00-00)

TOOL BOX COMP.$45.99$37.71Usually ships in 7-10 business days
403D8-28100-11-00

(replaces part #
3D8-28100-10-00)

TOOL KIT$37.99$31.15Usually ships in 7-10 business days
4190520-08003-00DAMPER, PLATE$4.55$4.10Usually ships in 7-10 business days
421TP-28110-01-00

(replaces part #
1TP-28110-00-00)

TOOL KIT 2$35.99$29.51Usually ships in 7-10 business days
