2016 Yamaha Bolt C-Spec Front Fork OEM Parts Diagram

Submodel BOLT C SPEC - XVS95CRGC - 2016

Shop Aftermarket Parts

FRONT FORK

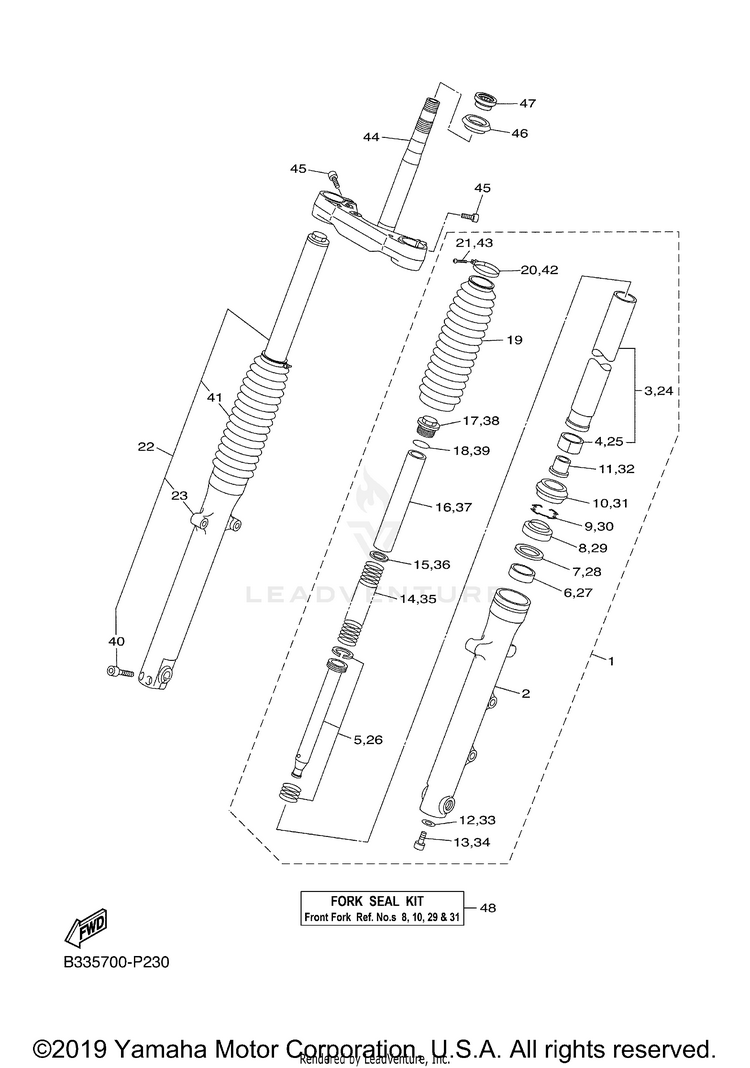

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B33-23102-00-00FRONT FORK ASSY (L.H)$467.99$417.34Usually ships in 7-10 business days
2B33-23126-00-00TUBE, OUTER (L.H)$314.99$260.16Usually ships in 7-10 business days
3B33-23110-00-00INNER TUBE COMP. 1$294.99$245.07Usually ships in 7-10 business days
44FM-23171-40-00METAL, SLIDE$25.99$20.2710+ In-Stock
5B33-23170-00-00CYLINDER COMP., FRONT FORK$59.99$46.79Usually ships in 7-10 business days
64FM-23125-40-00METAL, SLIDE 1$36.99$28.8510+ In-Stock
736Y-23146-10-00WASHER, OIL SEAL$30.99$25.412 In-Stock
84EB-23145-01-00OIL SEAL | INCL. IN FORK SEAL KIT$31.99$24.951 In-Stock
926H-23156-00-00CLIP, OIL SEAL$8.49$6.624 In-Stock
104EB-23144-00-00SEAL, DUST | INCL. IN FORK SEAL KIT$24.99$19.499 In-Stock
114YR-23173-00-00SPINDLE, TAPER | (KYB)$43.99$36.07Usually ships in 7-10 business days
12509-23158-L0-00GASKET | (KYB)$17.99$14.0310+ In-Stock
133D8-23181-00-00

(replaces part #
278-23181-50-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.406 In-Stock
14B33-23141-00-00SPRING, FRONT FORK$36.99$30.33Usually ships in 7-10 business days
154DW-23149-40-00WASHER, SPRING UPPER$7.49$6.74Usually ships in 7-10 business days
1622B-23118-20-00SPACER$18.49$15.16Usually ships in 7-10 business days
171D0-23111-00-00BOLT, CAP$51.99$40.55Usually ships in 7-10 business days
181TP-23188-01-00

(replaces part #
1TP-23188-00-00)

. .O-RING$5.99$5.39Usually ships in 7-10 business days
19B33-23191-00-00BOOT$62.99$49.13Usually ships in 7-10 business days
2043M-23192-L0-00BAND$22.99$18.854 In-Stock
2198517-04016-00

(replaces part #
98507-04016-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
22B33-23103-00-00FRONT FORK ASSY (R.H)$467.99$417.34Usually ships in 7-10 business days
23B33-23136-00-00TUBE, OUTER 2$312.99$260.36Usually ships in 7-10 business days
24B33-23110-00-00INNER TUBE COMP. 1$294.99$245.07Usually ships in 7-10 business days
254FM-23171-40-00METAL, SLIDE$25.99$20.2710+ In-Stock
26B33-23170-00-00CYLINDER COMP., FRONT FORK$59.99$46.79Usually ships in 7-10 business days
274FM-23125-40-00METAL, SLIDE 1$36.99$28.8510+ In-Stock
2836Y-23146-10-00WASHER, OIL SEAL$30.99$25.412 In-Stock
294EB-23145-01-00OIL SEAL | INCL. IN FORK SEAL KIT$31.99$24.951 In-Stock
3026H-23156-00-00CLIP, OIL SEAL$8.49$6.624 In-Stock
314EB-23144-00-00SEAL, DUST | INCL. IN FORK SEAL KIT$24.99$19.499 In-Stock
324YR-23173-00-00SPINDLE, TAPER | (KYB)$43.99$36.07Usually ships in 7-10 business days
33509-23158-L0-00GASKET | (KYB)$17.99$14.0310+ In-Stock
343D8-23181-00-00

(replaces part #
278-23181-50-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.406 In-Stock
35B33-23141-00-00SPRING, FRONT FORK$36.99$30.33Usually ships in 7-10 business days
364DW-23149-40-00WASHER, SPRING UPPER$7.49$6.74Usually ships in 7-10 business days
3722B-23118-20-00SPACER$18.49$15.16Usually ships in 7-10 business days
381D0-23111-00-00BOLT, CAP$51.99$40.55Usually ships in 7-10 business days
391TP-23188-01-00

(replaces part #
1TP-23188-00-00)

. .O-RING$5.99$5.39Usually ships in 7-10 business days
4091314-08035-00BOLT, HEXAGON SOCKET HEAD$2.70$2.322 In-Stock
41B33-23191-00-00BOOT$62.99$49.13Usually ships in 7-10 business days
4243M-23192-L0-00BAND$22.99$18.854 In-Stock
4398517-04016-00

(replaces part #
98507-04016-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
441TP-23340-01-00

(replaces part #
1TP-23340-00-00)

UNDER BRACKET COMP.$431.99$357.68Usually ships in 7-10 business days
4591314-10020-00BOLT, HEXAGON SOCKET HEAD$9.49$8.54Usually ships in 7-10 business days
463FV-23462-00-00SEAL, STEERING$26.99$22.13Usually ships in 7-10 business days
4793399-99932-00BEARING$69.99$54.59Usually ships in 7-10 business days
484EB-W003B-00-00FORK SEAL KIT | NOT SHOWN$41.99$32.758 In-Stock
