2017 Yamaha FJR1300A Electrical 2 OEM Parts Diagram

Submodel FJR1300A - FJR13AHCB - 2017

Shop Aftermarket Parts

ELECTRICAL 2

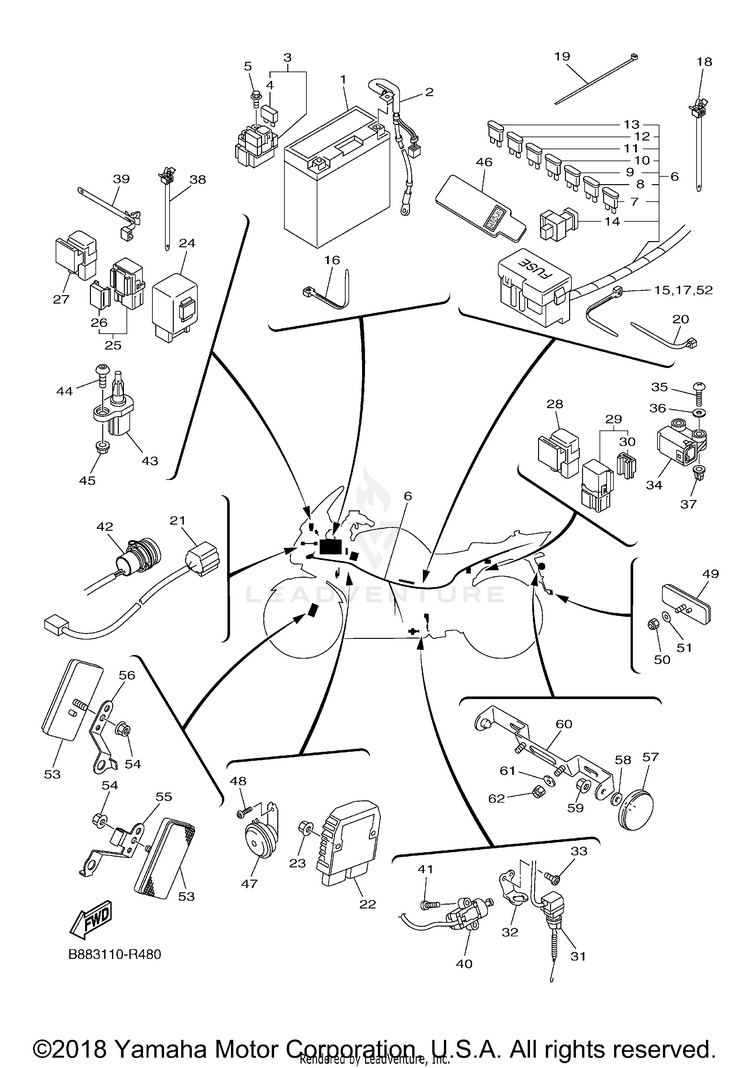

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1GT1-4B400-00-00

(replaces part #
5EA-82100-11-00)

GT14B4 GS BATTERY -$159.99$133.482 In-Stock
21MC-82116-00-00WIRE, MINUS LEAD$41.99$34.43Usually ships in 7-10 business days
33D7-81940-00-00STARTER RELAY ASSY (RC19-076A)$106.99$83.45Usually ships in 7-10 business days
41AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
595022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
6B88-82590-10-00WIRE HARNESS ASSY$1,116.99$974.88Usually ships in 7-10 business days
767F-82151-30-00

(replaces part #
5JJ-82151-50-00)

FUSE (3A)$5.49$4.94Usually ships in 7-10 business days
85JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
967F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
1067F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
115JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
125JJ-82151-60-00FUSE (30A-BL)$8.49$7.64Usually ships in 7-10 business days
131MC-82151-00-00FUSE (1A-BL)$3.75$3.38Usually ships in 7-10 business days
145JW-82151-10-00FUSE (50A)$17.99$14.03
151UA-82591-00-00BAND$5.49$4.2810+ In-Stock
1690465-10098-00CLAMP$2.80$2.417 In-Stock
171UA-82591-00-00BAND$5.49$4.2810+ In-Stock
1890464-10112-00

(replaces part #
90464-12036-00)

CLAMP$9.49$7.404 In-Stock
195Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
2090464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
211MC-82509-00-00WIRE, SUB LEAD$17.49$14.34Usually ships in 7-10 business days
221D7-81960-01-00RECTIFIER & REGULATOR ASSY$349.99$272.992 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
2395604-06200-00

(replaces part #
95602-06200-00)

NUT, U FLANGE$2.95$2.5410+ In-Stock
245VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
251ST-81950-00-00RELAY ASSY (1ST-00)$19.99$15.5910+ In-Stock
265JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
275DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
285DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
291TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
305EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
311MC-82530-02-00

(replaces part #
1MC-82530-01-00)

STOP SWITCH ASSY$66.99$52.25Usually ships in 7-10 business days
321MC-2144G-00-00STAY, STOP SWITCH$5.99$5.39Usually ships in 7-10 business days
3398902-05008-00SCREW, BIND$1.85$1.593 In-Stock
345PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
3597702-40025-00SCREW, TAPPING$0.30$0.27Usually ships in 7-10 business days
3690201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
374B4-84334-00-00NUT, ADJUSTING$5.49$4.94Usually ships in 7-10 business days
3890464-10112-00

(replaces part #
90464-12036-00)

CLAMP$9.49$7.404 In-Stock
3990464-20213-00CLAMP$5.49$4.286 In-Stock
401MC-82566-02-00

(replaces part #
1MC-82566-00-00)

SWITCH, SIDE STAND$106.99$83.45Usually ships in 7-10 business days
4198507-05016-00

(replaces part #
90157-05008-00)

SCREW, WITH WASHER$1.80$1.5510+ In-Stock
423P6-8254B-00-00TERMINAL COMP.$83.99$65.51Usually ships in 7-10 business days
435YU-85886-00-00SENSOR, AIR TEMPERATURE$37.99$29.6310+ In-Stock
4492012-05014-00BOLT, BUTTON HEAD$9.49$8.541 In-Stock
4595702-05500-00NUT, WITH WASHER-$1.118 In-Stock
462D1-82589-02-00

(replaces part #
2D1-82589-00-00)

PROTECTER, WIRE HARNESS$11.99$9.83Usually ships in 7-10 business days
47B88-83371-00-00HORN$47.99$39.35Usually ships in 7-10 business days
4892012-06010-00BOLT, BUTTON HEAD$4.65$4.0010+ In-Stock
493Y6-85130-02-00REAR REFLECTOR ASSY$30.99$24.173 In-Stock
5095617-05100-00

(replaces part #
95602-05100-00)

NUT, U$10.49$8.1810+ In-Stock
5190201-05043-00WASHER, PLATE$8.49$7.64Usually ships in 7-10 business days
521UA-82591-00-00BAND$5.49$4.2810+ In-Stock
5311H-85110-01-00REFLECTOR ASSY$30.99$24.173 In-Stock
5495702-05500-00NUT, WITH WASHER-$1.118 In-Stock
553P6-85112-10-00BRACKET, REFLECTOR 1$52.99$41.33Usually ships in 7-10 business days
563P6-85122-01-00

(replaces part #
3P6-85122-00-00)

BRACKET, REFLECTOR 2$15.49$12.70Usually ships in 7-10 business days
57449-85131-02-00REFLECTOR, REAR 1$33.99$26.514 In-Stock
5890201-061A5-00

(replaces part #
90201-05036-00)

WASHER, PLATE$8.49$6.6210+ In-Stock
5995702-05500-00NUT, WITH WASHER-$1.118 In-Stock
60B88-84751-00-00BRACKET, LICENSE$20.99$17.21Usually ships in 7-10 business days
6190201-06380-00

(replaces part #
90201-06076-00)

WASHER, PLATE-$0.7110+ In-Stock
6295617-06100-00

(replaces part #
95602-06100-00)

NUT, U$2.90$2.4910+ In-Stock
