2017 Yamaha XSR900 Fender OEM Parts Diagram

Submodel XSR900 CA - XSR900HCL - 2017

Shop Aftermarket Parts

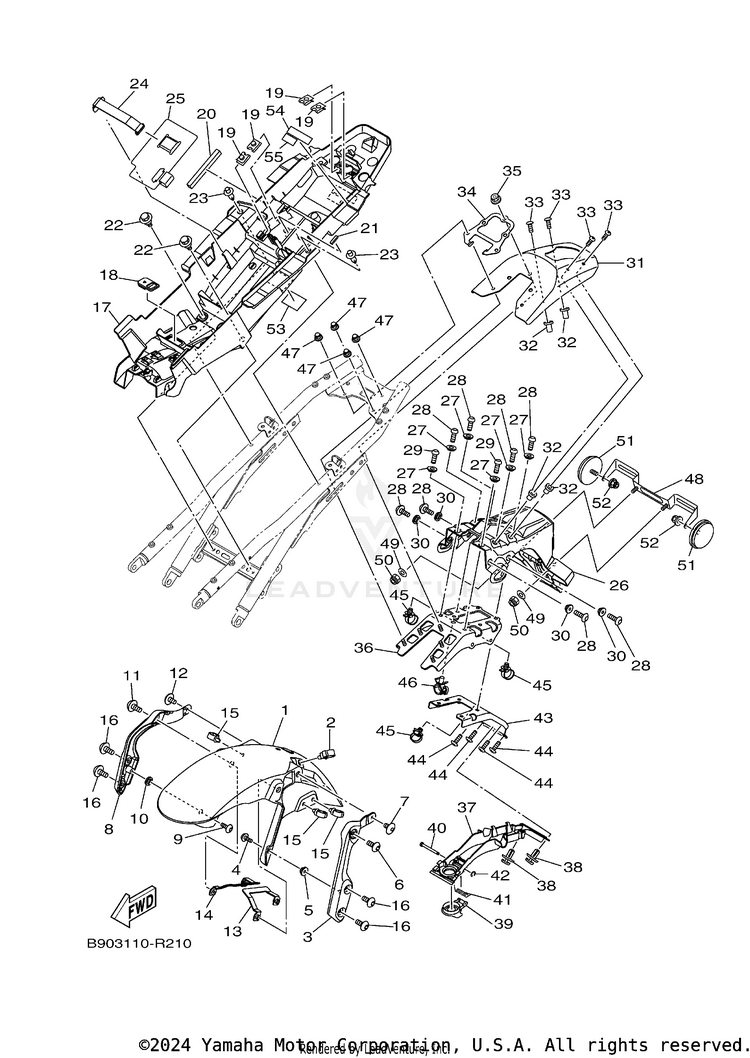

FENDER

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B90-21511-00-P1FENDER, FRONT | MBL2 FOR NBM4$165.99$129.47Usually ships in 7-10 business days
290464-16012-00CLAMP$8.49$6.626 In-Stock
3B90-23361-00-00ARM 1$75.99$59.27Usually ships in 7-10 business days
492017-05014-00BOLT, BUTTON HEAD$4.60$4.14Usually ships in 7-10 business days
590387-05021-00COLLAR$9.49$7.405 In-Stock
690111-06127-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
790110-06102-00BOLT, HEXAGON SOCKET HEAD$4.35$3.7410+ In-Stock
8B90-23371-00-00ARM 2$99.99$77.99Usually ships in 7-10 business days
992017-05014-00BOLT, BUTTON HEAD$4.60$4.14Usually ships in 7-10 business days
1090387-05021-00COLLAR$9.49$7.405 In-Stock
1190111-06127-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
1290110-06102-00BOLT, HEXAGON SOCKET HEAD$4.35$3.7410+ In-Stock
13B90-21513-00-00STAY, FENDER 1$31.99$26.23Usually ships in 7-10 business days
14B90-21514-00-00STAY, FENDER 2$35.99$29.51Usually ships in 7-10 business days
1590464-18002-00CLAMP$9.49$7.409 In-Stock
1690111-06127-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
17B90-8212B-00-00BOX, BATTERY 1$66.99$52.25Usually ships in 7-10 business days
182DR-26199-00-00PLUG, BLIND$7.99$7.19Usually ships in 7-10 business days
1990183-06069-00NUT, SPRING$7.49$5.8410+ In-Stock
2032D-84553-00-00DAMPER$7.49$5.843 In-Stock
214B5-21717-00-00DAMPER$3.65$3.28Usually ships in 7-10 business days
2290109-06202-00BOLT$3.10$2.6710+ In-Stock
2390269-07007-00RIVET$4.40$3.787 In-Stock
AFTERMARKET ALTERNATIVE
$6.99$4.9910+ In-Stock
241RC-82137-00-00BAND, BATTERY$7.49$6.74Usually ships in 7-10 business days
25B90-21691-00-00FLAP$8.49$7.64Usually ships in 7-10 business days
26B90-21629-00-00GUARD, MUD$28.99$23.77Usually ships in 7-10 business days
2790387-06040-00COLLAR$12.49$10.24Usually ships in 7-10 business days
2892017-06016-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
2992012-06016-00

(replaces part #
90111-06104-00)

BOLT, BUTTON HEAD$9.49$7.407 In-Stock
3090387-06242-00COLLAR$7.49$6.74Usually ships in 7-10 business days
31B90-2164G-00-0XSTAY 2 | MAT CLEAR$265.99$219.11Usually ships in 7-10 business days
3290179-05523-00NUT$7.49$5.8410+ In-Stock
332CR-28333-00-00BOLT$5.99$5.39Usually ships in 7-10 business days
34B90-21998-00-00SPACER$26.99$22.13Usually ships in 7-10 business days
3595707-06500-00NUT, FLANGE$1.00$0.9910+ In-Stock
36B90-2164F-00-00STAY 1$66.99$52.25Usually ships in 7-10 business days
37B90-2163E-01-00

(replaces part #
B90-2163E-00-00)

COVER REAR FENDER 2$13.49$11.06Usually ships in 7-10 business days
3890269-07076-00RIVET$8.49$6.6210+ In-Stock
391RC-2465B-01-00

(replaces part #
1RC-2465B-00-00)

CAP, ROTOR$5.99$5.391 In-Stock
4090249-03002-00PIN$5.49$4.94Usually ships in 7-10 business days
4190508-09007-00SPRING, TORSION$2.75$2.48Usually ships in 7-10 business days
4293430-02001-00CIRCLIP, E-TYPE$9.49$7.4010+ In-Stock
43B90-21682-00-00STAY, PLATE$31.99$26.23Usually ships in 7-10 business days
4490160-05012-00SCREW, ROUND TAPPING$8.49$7.64Usually ships in 7-10 business days
4590464-30011-00CLAMP$2.70$2.328 In-Stock
4690464-14013-00CLAMP$3.85$3.319 In-Stock
4790176-06016-00NUT, CAP$4.20$3.78Usually ships in 7-10 business days
481RC-84751-10-00BRACKET, LICENSE$45.99$37.71Usually ships in 7-10 business days
4992990-06600-00

(replaces part #
92902-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
5095617-06100-00

(replaces part #
95607-06100-00)

NUT, U$2.90$2.4910+ In-Stock
51449-85131-02-00REFLECTOR, REAR 1$33.99$26.514 In-Stock
5295707-05500-00NUT, FLANGE$9.49$7.4010+ In-Stock
5314B-21668-01-00

(replaces part #
14B-21668-00-00)

LABEL, TIRE$3.65$3.28Usually ships in 7-10 business days
543JJ-28446-A2-00

(replaces part #
3JJ-28446-A1-00)

LABEL, CAUTION$4.95$4.46Usually ships in 7-10 business days
553TB-24877-A1-00

(replaces part #
3TB-24877-A0-00)

LABEL, CAUTION$5.99$5.39Usually ships in 7-10 business days
